Aufbau und Funktion
4.1
Anschlüsse und Anzeigeelemente
Die Anschlüsse und Anzeigeelemente des SPECORD PLUS sind leicht zugänglich an der
Vorderseite und der rechten Seitenwand des Geräts angebracht. Der Klappdeckel des
Probenraums liegt auf den Probenraumwänden auf und verschließt den Probenraum
lichtdicht. An der unteren Seite befinden sich zwei mit Stopfen verschlossene Durchbrü-
che für den Abfallschlauch des Sippersystems und die Schläuche der temperierbaren Zu-
behöre.

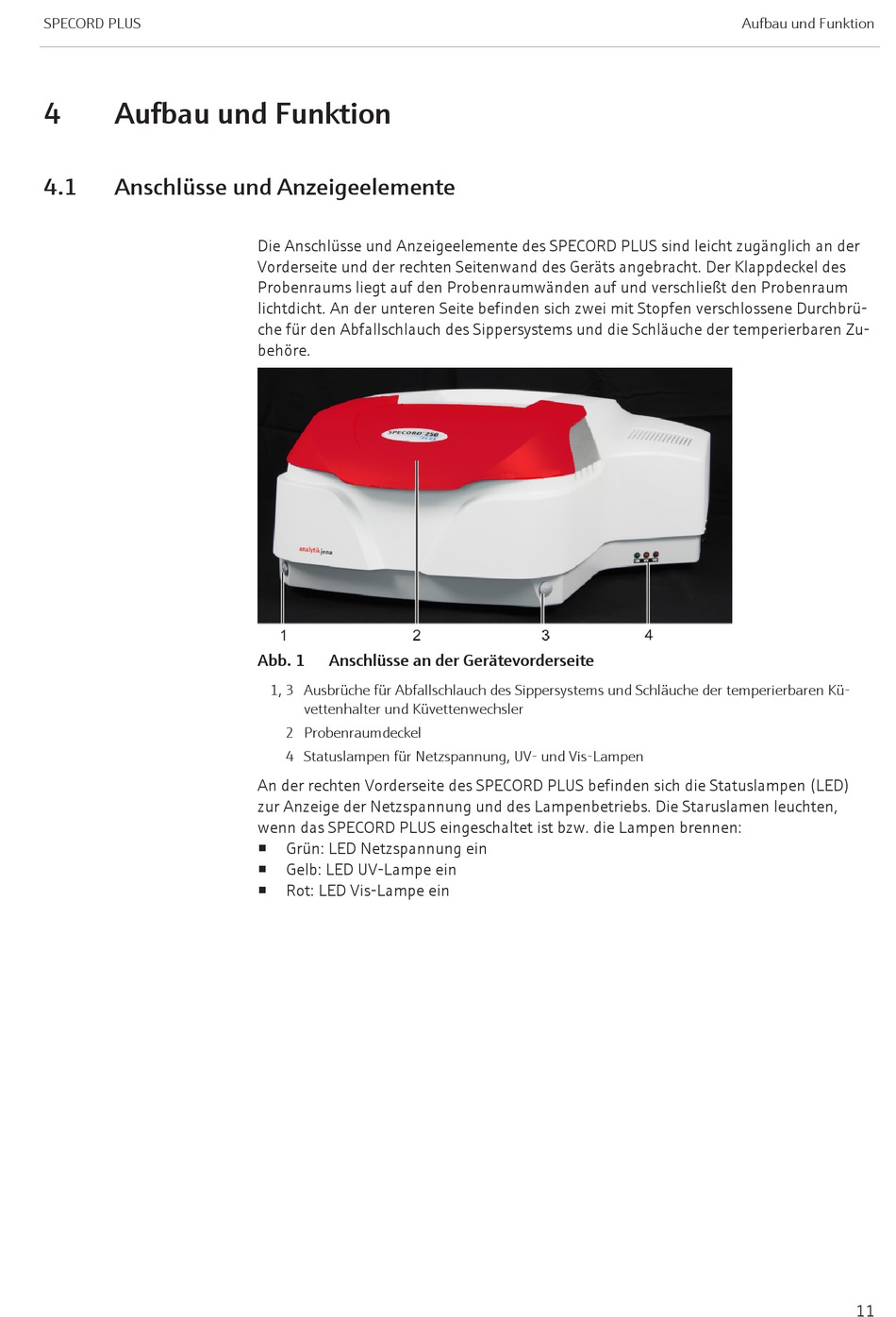

Abb. 1
Anschlüsse an der Gerätevorderseite
1, 3 Ausbrüche für Abfallschlauch des Sippersystems und Schläuche der temperierbaren Kü-
vettenhalter und Küvettenwechsler
2 Probenraumdeckel
4 Statuslampen für Netzspannung, UV- und Vis-Lampen
An der rechten Vorderseite des SPECORD PLUS befinden sich die Statuslampen (LED)
zur Anzeige der Netzspannung und des Lampenbetriebs. Die Staruslamen leuchten,
wenn das SPECORD PLUS eingeschaltet ist bzw. die Lampen brennen:
Grün: LED Netzspannung ein
¡
Gelb: LED UV-Lampe ein
¡
¡
Rot: LED Vis-Lampe ein
