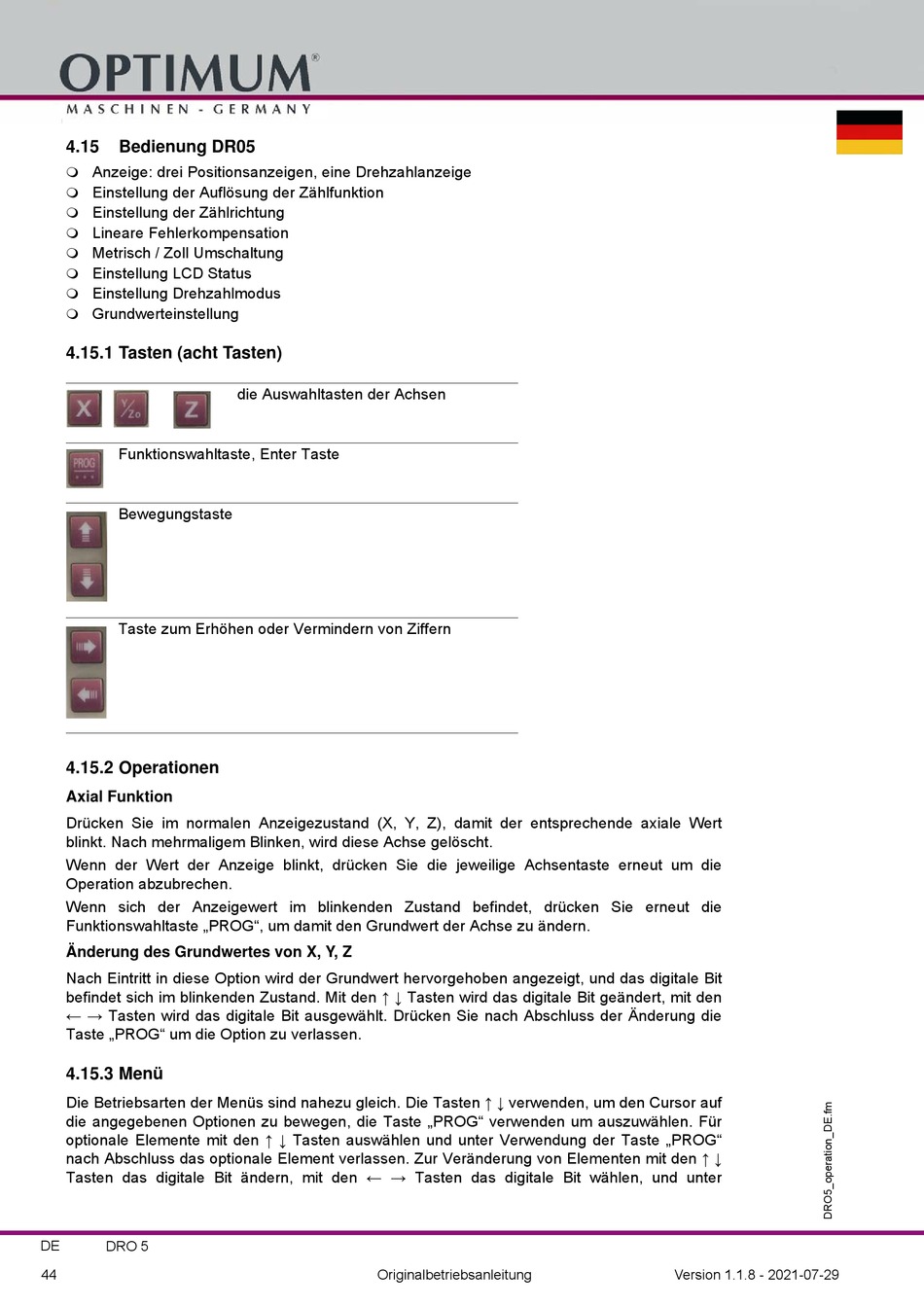

Bedienung Dr05; Tasten (Acht Tasten); Operationen; Menü - Optimum Opti mill MB 4P Betriebsanleitung

4.15

Bedienung DR05

Anzeige: drei Positionsanzeigen, eine Drehzahlanzeige

Einstellung der Auflösung der Zählfunktion

Einstellung der Zählrichtung

Lineare Fehlerkompensation

Metrisch / Zoll Umschaltung

Einstellung LCD Status

Einstellung Drehzahlmodus

Grundwerteinstellung


4.15.1 Tasten (acht Tasten)

Funktionswahltaste, Enter Taste
Bewegungstaste
Taste zum Erhöhen oder Vermindern von Ziffern

4.15.2 Operationen

Axial Funktion
Drücken Sie im normalen Anzeigezustand (X, Y, Z), damit der entsprechende axiale Wert
blinkt. Nach mehrmaligem Blinken, wird diese Achse gelöscht.
Wenn der Wert der Anzeige blinkt, drücken Sie die jeweilige Achsentaste erneut um die
Operation abzubrechen.
Wenn sich der Anzeigewert im blinkenden Zustand befindet, drücken Sie erneut die
Funktionswahltaste „PROG", um damit den Grundwert der Achse zu ändern.
Änderung des Grundwertes von X, Y, Z
Nach Eintritt in diese Option wird der Grundwert hervorgehoben angezeigt, und das digitale Bit
befindet sich im blinkenden Zustand. Mit den ↑ ↓ Tasten wird das digitale Bit geändert, mit den
← → Tasten wird das digitale Bit ausgewählt. Drücken Sie nach Abschluss der Änderung die
Taste „PROG" um die Option zu verlassen.
4.15.3 Menü
Die Betriebsarten der Menüs sind nahezu gleich. Die Tasten ↑ ↓ verwenden, um den Cursor auf
die angegebenen Optionen zu bewegen, die Taste „PROG" verwenden um auszuwählen. Für
optionale Elemente mit den ↑ ↓ Tasten auswählen und unter Verwendung der Taste „PROG"
nach Abschluss das optionale Element verlassen. Zur Veränderung von Elementen mit den ↑ ↓
Tasten das digitale Bit ändern, mit den ← → Tasten das digitale Bit wählen, und unter
DE
DRO 5
44
die Auswahltasten der Achsen
Originalbetriebsanleitung Version 1.1.8 - 2021-07-29
