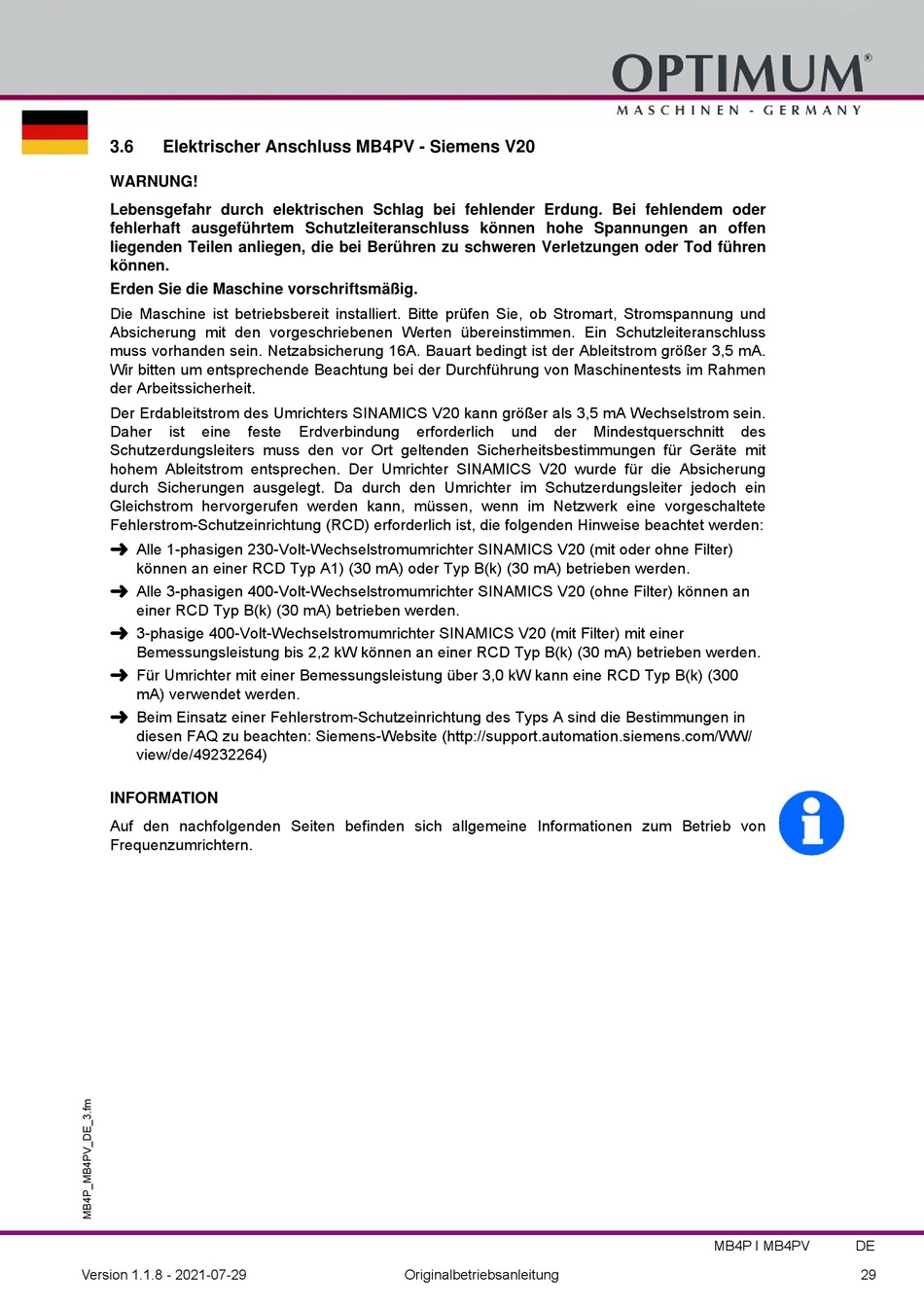

3.6
Elektrischer Anschluss MB4PV - Siemens V20
WARNUNG!
Lebensgefahr durch elektrischen Schlag bei fehlender Erdung. Bei fehlendem oder
fehlerhaft ausgeführtem Schutzleiteranschluss können hohe Spannungen an offen
liegenden Teilen anliegen, die bei Berühren zu schweren Verletzungen oder Tod führen
können.
Erden Sie die Maschine vorschriftsmäßig.
Die Maschine ist betriebsbereit installiert. Bitte prüfen Sie, ob Stromart, Stromspannung und
Absicherung mit den vorgeschriebenen Werten übereinstimmen. Ein Schutzleiteranschluss
muss vorhanden sein. Netzabsicherung 16A. Bauart bedingt ist der Ableitstrom größer 3,5 mA.
Wir bitten um entsprechende Beachtung bei der Durchführung von Maschinentests im Rahmen
der Arbeitssicherheit.
Der Erdableitstrom des Umrichters SINAMICS V20 kann größer als 3,5 mA Wechselstrom sein.
Daher
ist
eine
feste
Schutzerdungsleiters muss den vor Ort geltenden Sicherheitsbestimmungen für Geräte mit
hohem Ableitstrom entsprechen. Der Umrichter SINAMICS V20 wurde für die Absicherung
durch Sicherungen ausgelegt. Da durch den Umrichter im Schutzerdungsleiter jedoch ein
Gleichstrom hervorgerufen werden kann, müssen, wenn im Netzwerk eine vorgeschaltete
Fehlerstrom-Schutzeinrichtung (RCD) erforderlich ist, die folgenden Hinweise beachtet werden:
Alle 1-phasigen 230-Volt-Wechselstromumrichter SINAMICS V20 (mit oder ohne Filter)
können an einer RCD Typ A1) (30 mA) oder Typ B(k) (30 mA) betrieben werden.
Alle 3-phasigen 400-Volt-Wechselstromumrichter SINAMICS V20 (ohne Filter) können an
einer RCD Typ B(k) (30 mA) betrieben werden.
3-phasige 400-Volt-Wechselstromumrichter SINAMICS V20 (mit Filter) mit einer
Bemessungsleistung bis 2,2 kW können an einer RCD Typ B(k) (30 mA) betrieben werden.
Für Umrichter mit einer Bemessungsleistung über 3,0 kW kann eine RCD Typ B(k) (300
mA) verwendet werden.
Beim Einsatz einer Fehlerstrom-Schutzeinrichtung des Typs A sind die Bestimmungen in
diesen FAQ zu beachten: Siemens-Website (http://support.automation.siemens.com/WW/
view/de/49232264)
INFORMATION
Auf den nachfolgenden Seiten befinden sich allgemeine Informationen zum Betrieb von
Frequenzumrichtern.
Version 1.1.8 - 2021-07-29
Erdverbindung
erforderlich
Originalbetriebsanleitung
und
der
Mindestquerschnitt
des
MB4P ǀ MB4PV
DE
29
