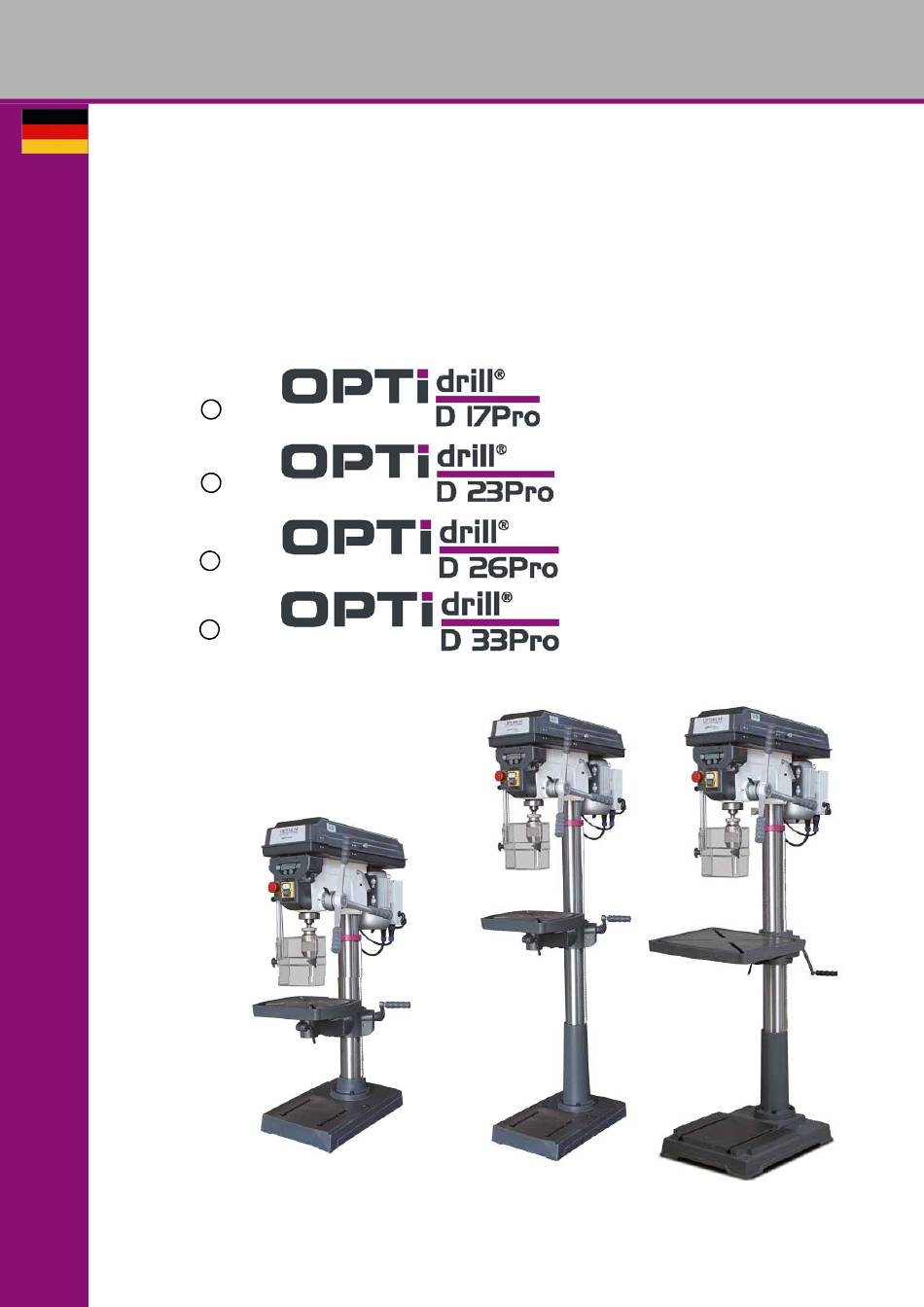

- Seite 1 OPTIMUM ® M A S C H I N E N - G E R M A N Y Betriebsanleitung Version 1.0 Bohrmaschine Artikel Nr. 3003010 Artikel Nr. 3003015 Artikel Nr. 3003020 Artikel Nr. 3003030 Artikel Nr. 3003040 D23 Pro - 400V (D17 Pro Abb. ähnlich)
-
Seite 2: Inhaltsverzeichnis
OPTIMUM ® M A S C H I N E N - G E R M A N Y Inhaltsverzeichnis Sicherheit Typschilder ..............................5 Sicherheitshinweise (Warnhinweise) ......................6 1.2.1 Gefahren-Klassifizierung........................6 1.2.2 Weitere Piktogramme........................7 Bestimmungsgemäße Verwendung....................... 8 Vernünftigerweise vorhersehbare Fehlanwendung ..................8 1.4.1... - Seite 3 OPTIMUM ® M A S C H I N E N - G E R M A N Y Tischneigung ..............................34 Drehzahlveränderung ...........................35 4.7.1 Drehzahltabellen..........................35 4.7.2 Drehzahlanzeige..........................38 Vor dem Arbeitsgang............................38 Während dem Arbeitsgang...........................38 4.10 Pinolenvorschub............................38 4.11 Ausbau, Einbau von Bohrfuttern und Bohrern....................39 4.12...
- Seite 4 Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von OPTIMUM. OPTIMUM Metallbearbeitungsmaschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein herausragendes Preis-Leistungs-Verhältnis. Ständige Weiterentwicklungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
-
Seite 5: Sicherheit
OPTIMUM ® M A S C H I N E N - G E R M A N Y Sicherheit Konventionen der Darstellung gibt zusätzliche Hinweise fordert Sie zum Handeln auf Aufzählungen Dieser Teil der Betriebsanleitung erklärt Ihnen die Bedeutung und die Verwendung der in dieser Betriebsanleitung ver- ... -
Seite 6: Sicherheitshinweise (Warnhinweise)
M A S C H I N E N - G E R M A N Y INFORMAT ION Können Sie Probleme nicht mit Hilfe dieser Betriebsanleitung lösen, fragen Sie an bei: Optimum Maschinen Germany GmbH Dr. Robert-Pfleger-Str. 26 D-96103 Hallstadt E-Mail: info@optimum-maschinen.de... -
Seite 7: Weitere Piktogramme
OPTIMUM ® M A S C H I N E N - G E R M A N Y Wir ersetzen bei konkreten Gefahren das Piktogramm oder allgemeine Gefahr durch eine Handverletzungen, gefährlicher Einzugsgefahr. Warnung vor elektrischer Spannung, 1.2.2 Weitere Piktogramme... -
Seite 8: Bestimmungsgemäße Verwendung
Wir übernehmen keine Haftung für Schäden aufgrund einer nicht bestimmungsgemäßen Ver- wendung. Wir weisen ausdrücklich darauf hin, dass durch nicht von der Firma Optimum Maschinen Ger- many GmbH genehmigte konstruktive, technische oder verfahrenstechnische Änderungen auch die Garantie erlischt. -
Seite 9: Gefahren, Die Von Der Bohrmaschine Ausgehen
OPTIMUM ® M A S C H I N E N - G E R M A N Y WARNUNG! Verletzung durch wegschleudernde Werkstücke. Spannen Sie das Werkstück in den Maschinenschraubstock. Vergewissern Sie sich, dass das Werkstück fest in dem Maschinenschraubstock bzw. der Maschinenschraubstock fest auf den Maschinentisch gespannt ist. -
Seite 10: Qualifikation
OPTIMUM ® M A S C H I N E N - G E R M A N Y WARNUNG! Die Bohrmaschine darf nur mit funktionierenden Sicherheitseinrichtungen betrieben werden. Schalten Sie die Bohrmaschine sofort ab, wenn Sie feststellen, dass eine... -
Seite 11: Bedienerpositionen
OPTIMUM ® M A S C H I N E N - G E R M A N Y Fachpersonal Fachpersonal ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrung sowie Kenntnis der einschlägigen Bestimmungen in der Lage, die ihm übertragenen Arbeiten auszu- führen und mögliche Gefahren selbstständig zu erkennen und zu vermeiden. -
Seite 12: Sicherheitsüberprüfung
OPTIMUM ® M A S C H I N E N - G E R M A N Y WARNUNG! Wenn Sie eine Sicherheitseinrichtung überbrücken, entfernen oder auf andere Art außer Funktion setzen, gefährden Sie sich und andere an der Bohrmaschine arbeitende Menschen. -
Seite 13: Not-Halt Schalter
OPTIMUM ® M A S C H I N E N - G E R M A N Y Funktionsprüfung Einrichtung Prüfung Not-Halt Schalter Nach dem Betätigen des Not-Halt Schalter muss die Bohrmaschine abschalten. Bohrfutterschutz Die Bohrmaschine darf erst einschalten, wenn der Bohrfutterschutz geschlossen ist. -
Seite 14: Körperschutzmittel
OPTIMUM ® M A S C H I N E N - G E R M A N Y 1.14 Körperschutzmittel Bei bestimmten Arbeiten benötigen Sie Körperschutzmittel als Schutzausrüstung. Diese sind: Schutzhelm, Schutzbrille oder Gesichtsschutz, Schutzhandschuhe, Sicherheitsschuhe mit Stahlkappen, ... -
Seite 15: Sicherheit Bei Der Instandhaltung
Überprüfen Sie nach dem Wiedereinbau deren Funktion! 1.18 Unfallbericht Informieren Sie Vorgesetzte und die Firma Optimum Maschinen Germany GmbH sofort über Unfälle, mögliche Gefahrenquellen und „Beinahe“-Unfälle. „Beinahe“-Unfälle können viele Ursachen haben. Je schneller sie berichtet werden, desto schneller können die Ursachen behoben werden. -
Seite 16: Prüffristen
OPTIMUM ® M A S C H I N E N - G E R M A N Y vor der ersten Inbetriebnahme und nach einer Änderung oder Instandsetzung vor der Wiederinbetriebnahme durch eine Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft und in bestimmten Zeitabständen. - Seite 17 OPTIMUM ® M A S C H I N E N - G E R M A N Y Technische Daten Die folgenden Daten sind Maß- und Gewichtsangaben und die vom Hersteller genehmigten Maschinendaten. Die kalkulierte vorgesehene Lebensdauer der Maschine nach EN ISO 13849 und EN ISO 12100 beträgt mindestens 10 Jahre bei einem täglichen Betrieb von 8h an 220...
-
Seite 18: Technische Daten Emissionen
OPTIMUM ® M A S C H I N E N - G E R M A N Y D17 Pro D23 Pro D26 Pro D33 Pro Abstand Spindel - Tisch (max.) max. 325 mm max. 425 mm max. 720 mm max. -
Seite 19: Abmessungen
OPTIMUM ® M A S C H I N E N - G E R M A N Y Außerdem können die zulässigen Belastungspegel aufgrund nationaler Bestimmungen von Land zu Land unterschiedlich sein. Diese Information über die Lärmemission soll es aber dem Betreiber der Maschine erlauben, eine bessere Bewertung der Gefährdung und der Risiken vorzunehmen. -
Seite 20: D23 Pro
OPTIMUM ® M A S C H I N E N - G E R M A N Y 2.2.2 D23 Pro Schwerpunkt / Centre of gravity Technische Daten D17 Pro│D23 Pro│D26 Pro│D33 Pro Seite 20 Originalbetriebsanleitung Version 1.0 vom 2017-12-15... -
Seite 21: D26 Pro
OPTIMUM ® M A S C H I N E N - G E R M A N Y 2.2.3 D26 Pro Schwerpunkt / Centre of gravity Technische Daten D17 Pro│D23 Pro│D26 Pro│D33 Pro Version 1.0 vom 2017-12-15 Originalbetriebsanleitung Seite 21... -
Seite 22: D33 Pro
OPTIMUM ® M A S C H I N E N - G E R M A N Y 2.2.4 D33 Pro Schwerpunkt / Centre of gravity Technische Daten D17 Pro│D23 Pro│D26 Pro│D33 Pro Seite 22 Originalbetriebsanleitung Version 1.0 vom 2017-12-15... -
Seite 23: Anlieferung, Innerbetrieblicher Transport, Auspacken
OPTIMUM ® M A S C H I N E N - G E R M A N Y Anlieferung, innerbetrieblicher Transport, Auspacken INFORMATION Die Bohrmaschine ist verpackungsgerecht zerlegt. Vor der Inbetriebnahme muss die Bohrma- schine zusammengebaut werden. Die Anlieferung erfolgt in einer Transportkiste. Nach dem Auspacken und dem Transport an den Aufstellort müssen einzelne Komponenten der Maschine... -
Seite 24: Auspacken
OPTIMUM ® M A S C H I N E N - G E R M A N Y Die Maschine kann unterhalb der Ver- packungskiste mit einem Gabelstapler angehoben werden. 1,5 t Auspacken Die Maschine in der Nähe ihres endgültigen Standorts aufstellen, bevor zum Auspacken über- gegangen wird. - Seite 25 OPTIMUM ® M A S C H I N E N - G E R M A N Y Montieren des Bohrtischträgers Setzen Sie das Schneckenrad in den Zahnstange Bohrtischträger ein. Richten Sie die Zahnstange innerhalb Klemmhebel des Bohrtischträgers so aus, dass die Zähne der Zahnstange im Schnecken-...
- Seite 26 OPTIMUM ® M A S C H I N E N - G E R M A N Y Montage des Bohrfutterschutzes WARNUNG! Halterung Bohrmaschinen dürfen nicht ohne Bohrfut- terschutz betrieben werden. 1. Schieben Sie das Aluminiumprofil mit der montierten Schutzscheibe (Kunst-...
-
Seite 27: Aufstellbedingungen
OPTIMUM ® M A S C H I N E N - G E R M A N Y Aufstellbedingungen Gestalten Sie den Arbeitsraum um die Maschine entsprechend der örtlichen Sicherheits-Vor- schriften. Der Arbeitsraum für die Bedienung, Wartung und Instandsetzung darf nicht einge- schränkt werden. - Seite 28 OPTIMUM ® M A S C H I N E N - G E R M A N Y D17 Pro Abb. 3-8: Befestigung Fuß D17 Pro D23 Pro Abb. 3-9: Befestigung Fuß D23 Pro Anlieferung, innerbetrieblicher Transport, Auspacken D17 Pro│D23 Pro│D26 Pro│D33 Pro...
- Seite 29 OPTIMUM ® M A S C H I N E N - G E R M A N Y D26 Pro Abb. 3-10: Befestigung Fuß D26Pro D33 Pro Abb. 3-11: Befestigung Fuß D33 Pro Anlieferung, innerbetrieblicher Transport, Auspacken D17 Pro│D23 Pro│D26 Pro│D33 Pro Version 1.0 vom 2017-12-15...
-
Seite 30: Erste Inbetriebnahme
Maschine ausgeliefert wurden oder als optionale Ausrüstungen von OPTIMUM angeboten werden. Verwenden Sie Werkzeugaufnahmen nur in dem dafür vorgesehenen, zulässigen Dreh- zahlbereich. Werkzeugaufnahmen dürfen nur in Übereinstimmung mit den Empfehlungen von OPTIMUM oder des Spannzeug-Herstellers verändert werden. WARNUNG! Bei der ersten Inbetriebnahme der Bohrmaschine durch unerfahrenes Personal gefährden Sie Menschen und die Ausrüstung. -
Seite 31: Warmlaufen Der Maschine
OPTIMUM ® M A S C H I N E N - G E R M A N Y 3.7.1 Warmlaufen der Maschine ACHTUNG! Wird die Bohrmaschine, insbesondere die Bohrspindel, im ausgekühlten Zustand sofort auf Maximalleistung betrieben, kann es dazu führen, dass diese beschädigt wird. -
Seite 32: Bedienung
OPTIMUM ® M A S C H I N E N - G E R M A N Y Bedienung Bedien- und Anzeigeelemente Abb. 4-1: D23 Pro - Bedien- und Anzeigeelemente Pos. Bezeichnung Pos. Bezeichnung Drucktaster "Aus" Drucktaster "Ein" NOT-Halt Schalter... -
Seite 33: Bedienfeld
OPTIMUM ® M A S C H I N E N - G E R M A N Y Bedienfeld Drucktaster EIN Der „Drucktaster EIN“ schaltet die Drehung der Bohrspindel ein. Drucktaster Aus Der „Drucktaster AUS“ schaltet die Drehung der Bohrspindel aus. -
Seite 34: Digitale Bohrtiefe
OPTIMUM ® M A S C H I N E N - G E R M A N Y 4.5.2 Digitale Bohrtiefe Zeigt die aktuelle Bohrtiefe an. Nullpunkt Bohrtiefe Display Ein / Aus Umschaltung auf Drehzahlanzeige Einheit Metrisch / Zoll Abb. -
Seite 35: Drehzahlveränderung
OPTIMUM ® M A S C H I N E N - G E R M A N Y Drehzahlveränderung VORSICHT! Vorbeugende Sicherheitsmaßnahme. Ziehen Sie den Netzstecker der Bohrmaschine. Die Maschine von der elektrischen Schutzabdeckung Versorgung trennen. Keilriemen ... - Seite 36 OPTIMUM ® M A S C H I N E N - G E R M A N Y D23 Pro 50Hz Bedienung D17 Pro│D23 Pro│D26 Pro│D33 Pro Seite 36 Originalbetriebsanleitung Version 1.0 vom 2017-12-15...
- Seite 37 OPTIMUM ® M A S C H I N E N - G E R M A N Y D26 Pro 50Hz D33 Pro 50Hz Bedienung D17 Pro│D23 Pro│D26 Pro│D33 Pro Version 1.0 vom 2017-12-15 Originalbetriebsanleitung Seite 37...
-
Seite 38: Drehzahlanzeige
OPTIMUM ® M A S C H I N E N - G E R M A N Y 4.7.2 Drehzahlanzeige Zeigt die aktuelle Drehzahl an. Nullpunkt Bohrtiefe Display Ein / Aus Umschaltung auf Drehzahlanzeige Einheit Metrisch / Zoll Abb. 4-6:... -
Seite 39: Ausbau, Einbau Von Bohrfuttern Und Bohrern
OPTIMUM ® M A S C H I N E N - G E R M A N Y 4.11 Ausbau, Einbau von Bohrfuttern und Bohrern VORSICHT! Vorbeugende Sicherheitsmaßnahme. Ziehen Sie den Netzstecker der Bohrmaschine. ACHTUNG! Das Werkzeug und/oder das Bohrfutter fällt nach unten. Halten Sie während des Aus- treibens das Werkzeug oder das Bohrfutter fest. -
Seite 40: Kühlung
OPTIMUM ® M A S C H I N E N - G E R M A N Y Prüfen bzw. Reinigen sie den konischen Sitz in der Bohrspindel und am Kegeldorn des Werkzeugs oder des Bohrfutters. Drücken Sie den Kegeldorn in die Bohrspindel. -
Seite 41: Ermitteln Der Schnittgeschwindigkeit Und Der Drehzahl
OPTIMUM ® M A S C H I N E N - G E R M A N Y Ermitteln der Schnittgeschwindigkeit und der Drehzahl Tabelle Schnittgeschwindigkeiten/ Vorschub Werkstofftabelle empfohlener Vorschub f empfohlene in mm/Umdrehung Schnitt- zu bearbeitender geschwindigkeit Werkstoff... - Seite 42 OPTIMUM ® M A S C H I N E N - G E R M A N Y in m/min Bohrer Ø Drehzahl in U/min in mm 1146 1274 1592 1911 2229 2548 3185 3822 5096 6369 1042 1158...
-
Seite 43: Beispiel Zur Rechnerischen Ermittlung Der Erforderlichen Drehzahl An Ihrer Bohrmaschine
OPTIMUM ® M A S C H I N E N - G E R M A N Y in m/min Bohrer Ø Drehzahl in U/min in mm 41,0 42,0 43,0 44,0 45,0 46,0 47,0 48,0 49,0 50,0 5.2.1 Beispiel zur rechnerischen Ermittlung der erforderlichen Drehzahl an Ihrer Bohrma- schine Die notwendige Drehzahl hängt vom Durchmesser des Bohrers, des zu bearbeitenden Werk-... -
Seite 44: Instandhaltung
OPTIMUM ® M A S C H I N E N - G E R M A N Y Instandhaltung Im diesem Kapitel finden Sie wichtige Informationen zu Inspektion, Wartung, Instandsetzung. ACHTUNG! regelmäßige, sachgemäß ausgeführte Instandhaltung eine wesentliche Voraussetzung für... -
Seite 45: Wiederinbetriebnahme
OPTIMUM ® M A S C H I N E N - G E R M A N Y 6.1.2 Wiederinbetriebnahme Führen Sie vor der Wiederinbetriebnahme eine Sicherheitsüberprüfung durch. „Sicherheitsüberprüfung“ auf Seite 12 WARNUNG! Überzeugen Sie sich vor dem Starten der Maschine unbedingt davon, dass dadurch keine Gefahr für Personen entsteht,... - Seite 46 OPTIMUM ® M A S C H I N E N - G E R M A N Y Intervall Was? Wie? Ölen Sie die Bohrsäule regelmäßig mit handelsüblichen Öl ein. Schmieren Sie die Zahnstange regelmäßig mit handelsüb- lichen Fett (z.B.
- Seite 47 OPTIMUM ® M A S C H I N E N - G E R M A N Y Intervall Was? Wie? VORSICHT! Teile können Ihnen entgegenfliegen. Demontage des Federgehäuses ist darauf zu achten, dass nur qualifiziertes Personal die Maschine wartet und instand setzt.
-
Seite 48: Instandsetzung
Führt Ihr qualifiziertes Fachpersonal die Reparaturen durch, so muss es die Hinweise dieser Betriebsanleitung beachten. Die Firma Optimum Maschinen Germany GmbH übernimmt keine Haftung und Garantie für Schäden und Betriebsstörungen als Folge der Nichtbeachtung dieser Betriebsanleitung. Verwenden Sie für die Reparaturen nur einwandfreies und geeignetes Werkzeug, ... -
Seite 49: Störungen
OPTIMUM ® M A S C H I N E N - G E R M A N Y Störungen Ursache/ Störung Abhilfe mögliche Auswirkungen Motor wird heiß • Falscher elektrischer Anschluss an • 400 V-Maschinen Geräusche beim Arbeiten. •... -
Seite 50: Ersatzteile - Spare Parts - D17Pro, D23Pro, D26Pro, D33Pro
OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro OPTI D17Pro 8-1: OPTI D17Pro - 1 of 2 DE | GB... - Seite 51 OPTIMUM ® M A S C H I N E N - G E R M A N Y 78-1 8-2: OPTI D17Pro - 2 of 2 Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro D17Pro | D23Pro | D26Pro | D33Pro DE | GB Version 1.0 2017-12-15...
-
Seite 52: Bezeichnung
OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteilliste - Parts list - OPTI D17Pro Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Deckel Cover 0300317101D Unterteil Base part... - Seite 53 OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteilliste - Parts list - OPTI D17Pro Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Maschinenfuss <4 Loch> Machine base 03003171106 Säulenhalterung...
-
Seite 54: Opti D23Pro
OPTIMUM ® M A S C H I N E N - G E R M A N Y OPTI D23Pro 8-3: OPTI D23Pro - 1 of 2 DE | GB D17Pro | D23Pro | D26Pro | D33Pro Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro Originalbetriebsanleitung Version 1.0 2017-12-15... - Seite 55 OPTIMUM ® M A S C H I N E N - G E R M A N Y 8-4: OPTI D23Pro - 2 of 2 Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro D17Pro | D23Pro | D26Pro | D33Pro DE | GB Version 1.0 2017-12-15...
- Seite 56 OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteilliste - Parts list - OPTI D23Pro Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Deckel Cover 0300323101 Unterteil Base part 03003231011 Rändelschraube...
- Seite 57 OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteilliste - Parts list - OPTI D23Pro Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Klemmhebel Clamping lever 0300323188 Antriebsschnecke...
-
Seite 58: Opti D26Pro
OPTIMUM ® M A S C H I N E N - G E R M A N Y OPTI D26Pro 8-5: OPTI D26 Pro - 1 of 2 DE | GB D17Pro | D23Pro | D26Pro | D33Pro Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro Originalbetriebsanleitung Version 1.0 2017-12-15... - Seite 59 OPTIMUM ® M A S C H I N E N - G E R M A N Y 8-6: OPTI D26 Pro - 2 of 2 Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro D17Pro | D23Pro | D26Pro | D33Pro DE | GB Version 1.0 2017-12-15...
- Seite 60 OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteilliste - Parts list - OPTI D26Pro Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Deckel Cover 0300326301 Unterteil Base part 03003263011 Rändelschraube...
- Seite 61 OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteilliste - Parts list - OPTI D26Pro Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Klemmhebel Clamping lever 0300323188 Antriebsschnecke...
-
Seite 62: Opti D33Pro
OPTIMUM ® M A S C H I N E N - G E R M A N Y OPTI D33Pro 8-7: OPTI D33Pro - 1 of 2 DE | GB D17Pro | D23Pro | D26Pro | D33Pro Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro Originalbetriebsanleitung Version 1.0 2017-12-15... - Seite 63 OPTIMUM ® M A S C H I N E N - G E R M A N Y 103A 8-8: OPTI D33Pro - 2 of 2 Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro D17Pro | D23Pro | D26Pro | D33Pro DE | GB Version 1.0 2017-12-15...
- Seite 64 OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteilliste - Parts list - OPTI D33Pro Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Keilriemen Spindel V-belt spindle 13 x 735...
- Seite 65 OPTIMUM ® M A S C H I N E N - G E R M A N Y Ersatzteilliste - Parts list - OPTI D33Pro Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Säulenring Column ring 0300333396 Schraube...
-
Seite 66: Bohrfutterschutz - Drill Chuck Protection
OPTIMUM ® M A S C H I N E N - G E R M A N Y Bohrfutterschutz - Drill chuck protection Menge Grösse Artikelnummer Bezeichnung Designation Qty. Size Item no. Innensechskantschraube Socket head screw GB 70-85 - M6 x 10... -
Seite 67: Maschinenschilder - Machine Labels
OPTIMUM ® M A S C H I N E N - G E R M A N Y Maschinenschilder - Machine labels Menge Bezeichnung Designation D17Pro D23Pro D26Pro D33Pro Qty. Drehzahltabelle Speed table 03003171L01 03003231L01 03003263L01 03003333L01 Frontlabel Front lable... -
Seite 68: Schaltplan - Wiring Diagram - D17Pro │D23Pro - 230V
OPTIMUM ® M A S C H I N E N - G E R M A N Y Schaltplan - Wiring diagram - D17Pro │D23Pro - 230V DE | GB D17Pro | D23Pro | D26Pro | D33Pro Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro Originalbetriebsanleitung Version 1.0 2017-12-15... -
Seite 69: Schaltplan - Wiring Diagram - D23Pro │D26Pro │D33Pro - 400V
OPTIMUM ® M A S C H I N E N - G E R M A N Y Schaltplan - Wiring diagram - D23Pro │D26Pro │D33Pro - 400V Ersatzteile - Spare parts - D17Pro, D23Pro, D26Pro, D33Pro D17Pro | D23Pro | D26Pro | D33Pro DE | GB Version 1.0 2017-12-15... - Seite 70 OPTIMUM ® M A S C H I N E N - G E R M A N Y Elektrische Ersatzteile Menge Bezeichnung Designation D17Pro D23Pro D26Pro D33Pro Qty. Spindelmotor 230V Spindle motor 230V 0300317173 0300323123 Spindelmotor 400V Spindle motor 400V...
-
Seite 71: Anhang
Rahmen einer einzelnen, vertraglichen Regel zugesagt wurden. Die Abwicklung der Haftungs- oder Garantieansprüche erfolgt nach Wahl der Firma OPTIMUM GmbH entweder direkt mit der Firma OPTIMUM GmbH oder aber über einen ihrer Händler. Defekte Produkte oder deren Bestandteile werden entweder repariert oder gegen fehlerfreie ausgetauscht. -
Seite 72: Lagerung
Keilriemen, Kugellager, Leuchtmittel, Filter, Dichtungen u.s.w. - nicht reproduzierbare Softwarefehler Leistungen, die die Firma OPTIMUM GmbH oder einer ihrer Erfüllungsgehilfen zur Erfüllung im Rahmen einer zusätzlichen Garantie erbringen, sind weder eine Anerkennung eines Mangels noch eine Anerkennung der Eintrittspflicht. Diese Leistungen hemmen und/oder unterbrechen die Garantiezeit nicht. -
Seite 73: Entsorgungshinweis / Wiederverwertungsmöglichkeiten
M A S C H I N E N - G E R M A N Y Fragen Sie bei der Optimum Maschinen Germany GmbH an, falls die Maschine und Zubehör- teile länger als drei Monate und unter anderen als den vorgeschriebenen Umgebungs- bedingungen gelagert werden müssen. -
Seite 74: 9.5.4 Entsorgung Der Elektrischen Und Elektronischen Komponenten
Veränderte Einstelldaten Erfahrungen mit der Bohrmaschine, die für andere Benutzer wichtig sind Wiederkehrende Störungen Optimum Maschinen Germany GmbH Dr.-Robert-Pfleger-Str. 26 D-96103 Hallstadt Telefax +49 (0) 951 - 96 555 - 888 E-Mail: info@optimum-maschinen.de Anhang D17 Pro│D23 Pro│D26 Pro│D33 Pro... -
Seite 75: Eg-Konformitätserklärung
M A S C H I N E N - G E R M A N Y EG - Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der Hersteller / Inverkehrbringer: Optimum Maschinen Germany GmbH Dr.-Robert-Pfleger-Str. 26 D - 96103 Hallstadt erklärt hiermit, dass folgendes Produkt... - Seite 76 OPTIMUM ® M A S C H I N E N - G E R M A N Y Index Abmessung Tabelle Schnittgeschwindigkeiten ......41 D17 Pro ............19 Technische Daten ..........17 D23 Pro ............20 Transport ..............23 D26 Pro ............21 D33 Pro ............
