6.5.7
Feinjustage durchführen
6.5.8
Kalibrierung durchführen
8024533/1DQ8/2022-01-14 | SICK
Irrtümer und Änderungen vorbehalten
Voraussetzungen
•
Gerät ist auf gleicher Höhe mit der Positionsmarke montiert.
•
Das Gerät ist senkrecht zur Metalloberfläche oder Positionsmarke ausgerichtet.
•
Benutzerlevel Operator oder Maintenance ist eingestellt.
Vorgehensweise
Nachdem das Gerät nach der Montage bereits grob ausgerichtet ist, folgt die Feinjus‐
tage mithilfe der Bediensoftware SOPASair.
1.
In SOPASair Fenster Betrieb öffnen.
2.
Die Schalter Kontinuierliche Messung und Bildausgabe aktivieren.
✓
Das Gerät startet die Bildaufnahme und Auswertung. Das Gerät übermittelt die
Bilder an den Computer.
3.
Gerät anhand des Bilds mechanisch so feinjustieren, dass folgende Faktoren
gegeben sind:
Positionsmarke (rot) ist innerhalb der Zielregion (grün).
°
Bohrungen: Bild ist so ausgeleuchtet, dass der helle Lichtfleck gleichmäßig
°
um die dunkel dargestellte Bohrung erkennbar ist.
Reflektoren: Bild ist so ausgeleuchtet, dass der helle Reflektor sich von dem
°
dunklen Hintergrund deutlich abhebt.
✓
Wenn die Positionsmarke innerhalb der Zielregion ist, leuchtet die Feedback-LED
des Geräts grün.
✓
Wenn die Positionsmarke innerhalb der Zielregion ist, ist in SOPASair im Bereich
Digitaler Ausgang der Kreis in der Mitte grün. Die umliegenden Quadrate sind
schwarz.
HINWEIS
Applikationen mit einfachtiefer und doppeltiefer Regallagerung:
•
InspectorP621: Das Gerät fokussiert automatisch auf den eingestellten dop‐
peltiefen Arbeitsabstand.
•
InspectorP631: Die Optik ist bereits auf einen Abstand vorfokussiert, der
für die meisten Applikationen passend ist. Eine Anpassung der Fokuslage
ist nur in seltenen Fällen sinnvoll. Bei Applikationen mit einfachtiefer und
doppeltiefer Regallagerung das Gerät auf den doppeltiefen Arbeitsabstand
fokussieren.
4.
InspectorP631: Um die Fokuslage zu optimieren, die Fokusschraube auf der Gerä‐
teoberseite manuell einstellen. Einen Innensechskantschlüssel SW2 verwenden.
1

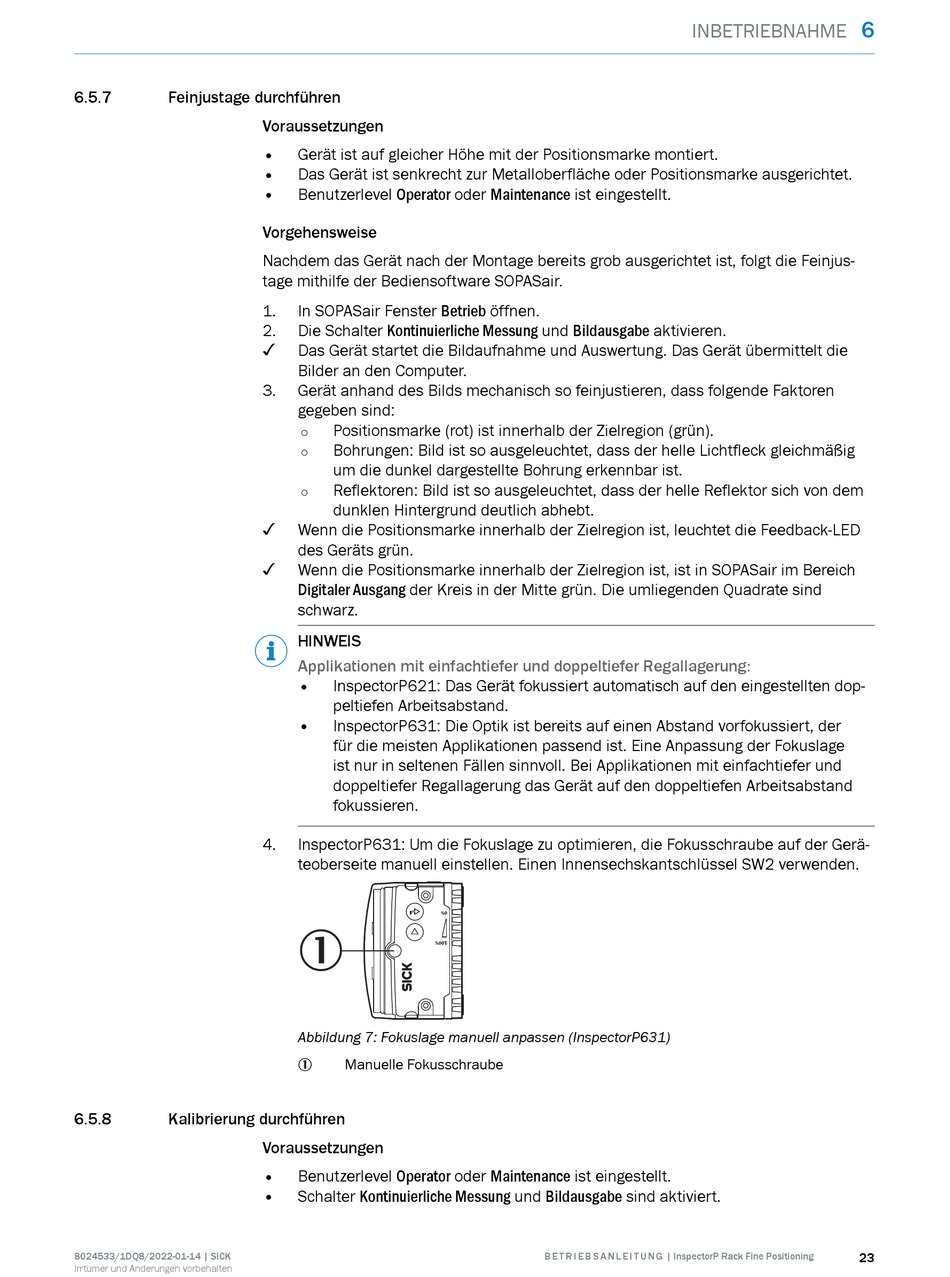

Abbildung 7: Fokuslage manuell anpassen (InspectorP631)
Manuelle Fokusschraube
1
Voraussetzungen
•
Benutzerlevel Operator oder Maintenance ist eingestellt.
•
Schalter Kontinuierliche Messung und Bildausgabe sind aktiviert.
INBETRIEBNAHME
B E T R I E B S A N L E I T U N G | InspectorP Rack Fine Positioning
6
23
