4
MONTAGE
16 B E T R I E B S A N L E I T U N G | InspectorP Rack Fine Positioning

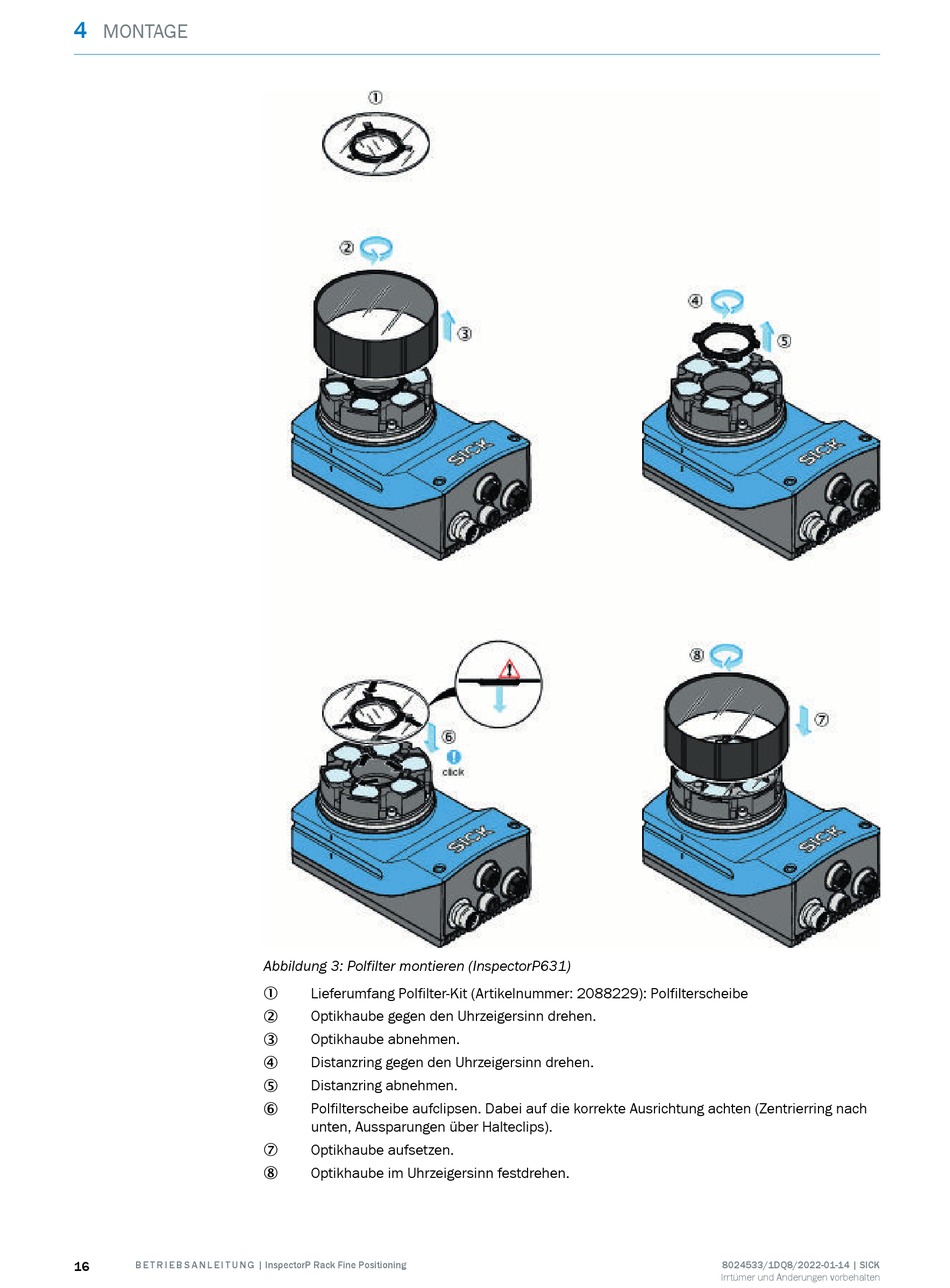

Abbildung 3: Polfilter montieren (InspectorP631)
Lieferumfang Polfilter-Kit (Artikelnummer: 2088229): Polfilterscheibe
1
Optikhaube gegen den Uhrzeigersinn drehen.
2
Optikhaube abnehmen.
3
Distanzring gegen den Uhrzeigersinn drehen.
4
Distanzring abnehmen.
5
Polfilterscheibe aufclipsen. Dabei auf die korrekte Ausrichtung achten (Zentrierring nach
6
unten, Aussparungen über Halteclips).
Optikhaube aufsetzen.
7
Optikhaube im Uhrzeigersinn festdrehen.
8
