SPEZIFIKATION DER SCHNITTSTELLE UND INTERAKTION MIT DER STEUERUNG
38
B E T R I E B S A N L E I T U N G | InspectorP Rack Fine Positioning

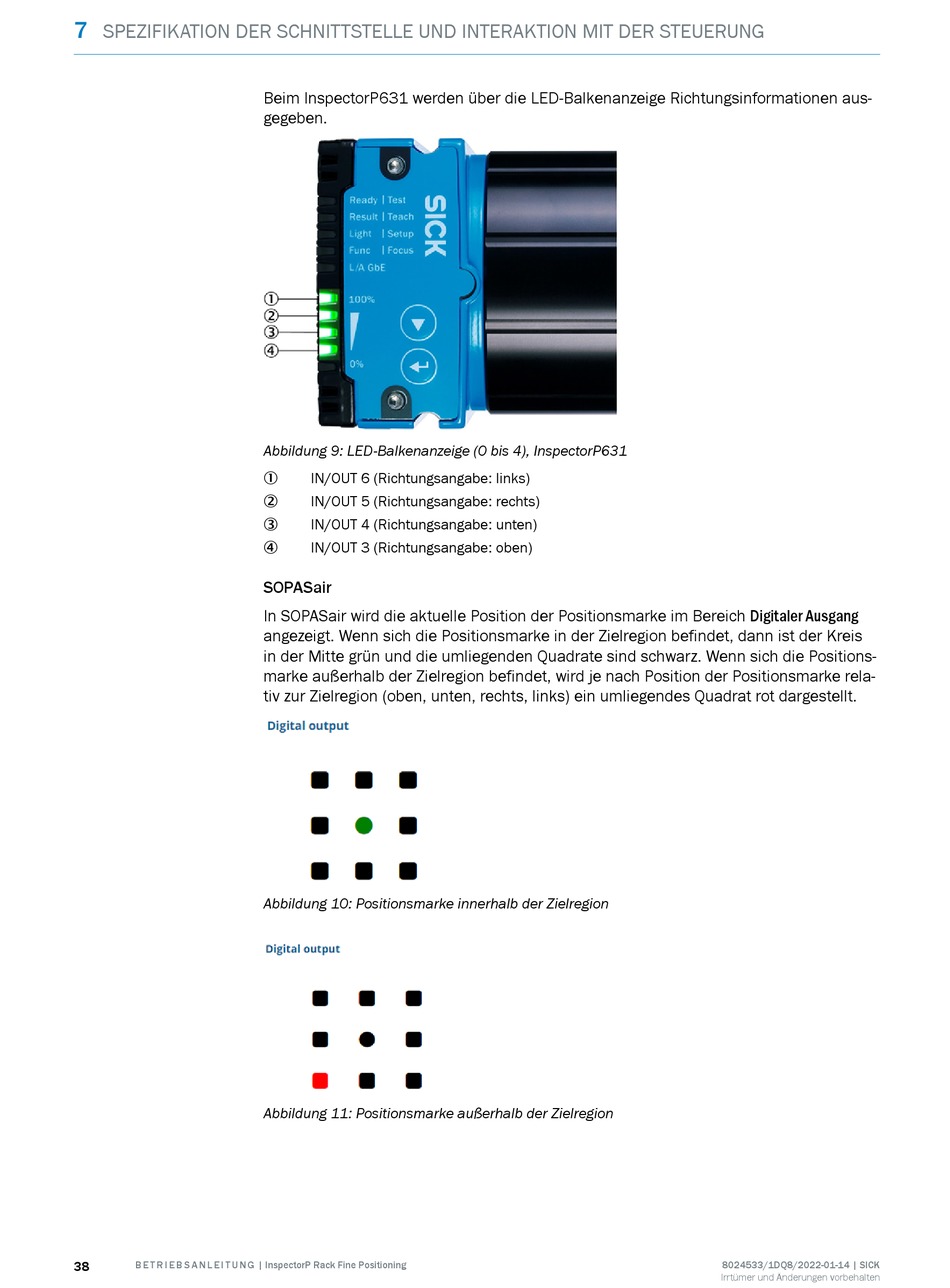

Beim InspectorP631 werden über die LED-Balkenanzeige Richtungsinformationen aus‐
gegeben.
Abbildung 9: LED-Balkenanzeige (0 bis 4), InspectorP631
IN/OUT 6 (Richtungsangabe: links)
1
IN/OUT 5 (Richtungsangabe: rechts)
2
IN/OUT 4 (Richtungsangabe: unten)
3
IN/OUT 3 (Richtungsangabe: oben)
4
SOPASair
In SOPASair wird die aktuelle Position der Positionsmarke im Bereich Digitaler Ausgang
angezeigt. Wenn sich die Positionsmarke in der Zielregion befindet, dann ist der Kreis
in der Mitte grün und die umliegenden Quadrate sind schwarz. Wenn sich die Positions‐
marke außerhalb der Zielregion befindet, wird je nach Position der Positionsmarke rela‐
tiv zur Zielregion (oben, unten, rechts, links) ein umliegendes Quadrat rot dargestellt.
Abbildung 10: Positionsmarke innerhalb der Zielregion
Abbildung 11: Positionsmarke außerhalb der Zielregion
8024533/1DQ8/2022-01-14 | SICK
Irrtümer und Änderungen vorbehalten
