4.3
Gerät montieren
8024533/1DQ8/2022-01-14 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
HINWEIS
Bei einer Applikation mit einfachtiefer und doppeltiefer Regallagerung das Gerät zuerst
zum einfachtiefen Regal ausrichten. Die Position des Geräts für das doppeltiefe Regal
ggf. nachträglich anpassen.
HINWEIS
InspectorP631: Die Optik ist bereits auf einen Abstand vorfokussiert, der für die meis‐
ten Applikationen passend ist. Eine Anpassung der Fokuslage ist in seltenen Fällen
sinnvoll,
siehe Abbildung 7, Seite
Vorgehensweise
1.
Das Gerät mithilfe einer Halterung so an der Mechanik installieren, dass das Gerät
senkrecht auf die Positionsmarke am Regal blickt. Das Gerät nicht zur Oberfläche
neigen.
2.
Das Gerät an Schnittstellen und Versorgungsspannung anschließen.
✓
Der Parameter Kontinuierliche Messung ist standardmäßig aktiviert. Das Gerät star‐
tet im Messmodus.
3.
Um die Laser-Ausrichthilfe ein- und auszuschalten, die Taste
cken. Die Laser-Ausrichthilfe unterstützt bei der Ausrichtung des Geräts.
✓
Das Gerät projiziert zwei rote Laserpunkte auf dem Regal. Die Laserpunkte zeigen
die Blickrichtung der Kamera. Die Bildmitte liegt zwischen den beiden Punkten.
4.
Das Gerät so ausrichten, dass sich die Positionsmarke am Regal zwischen den
beiden Laserpunkten und damit in der Bildmitte befindet.

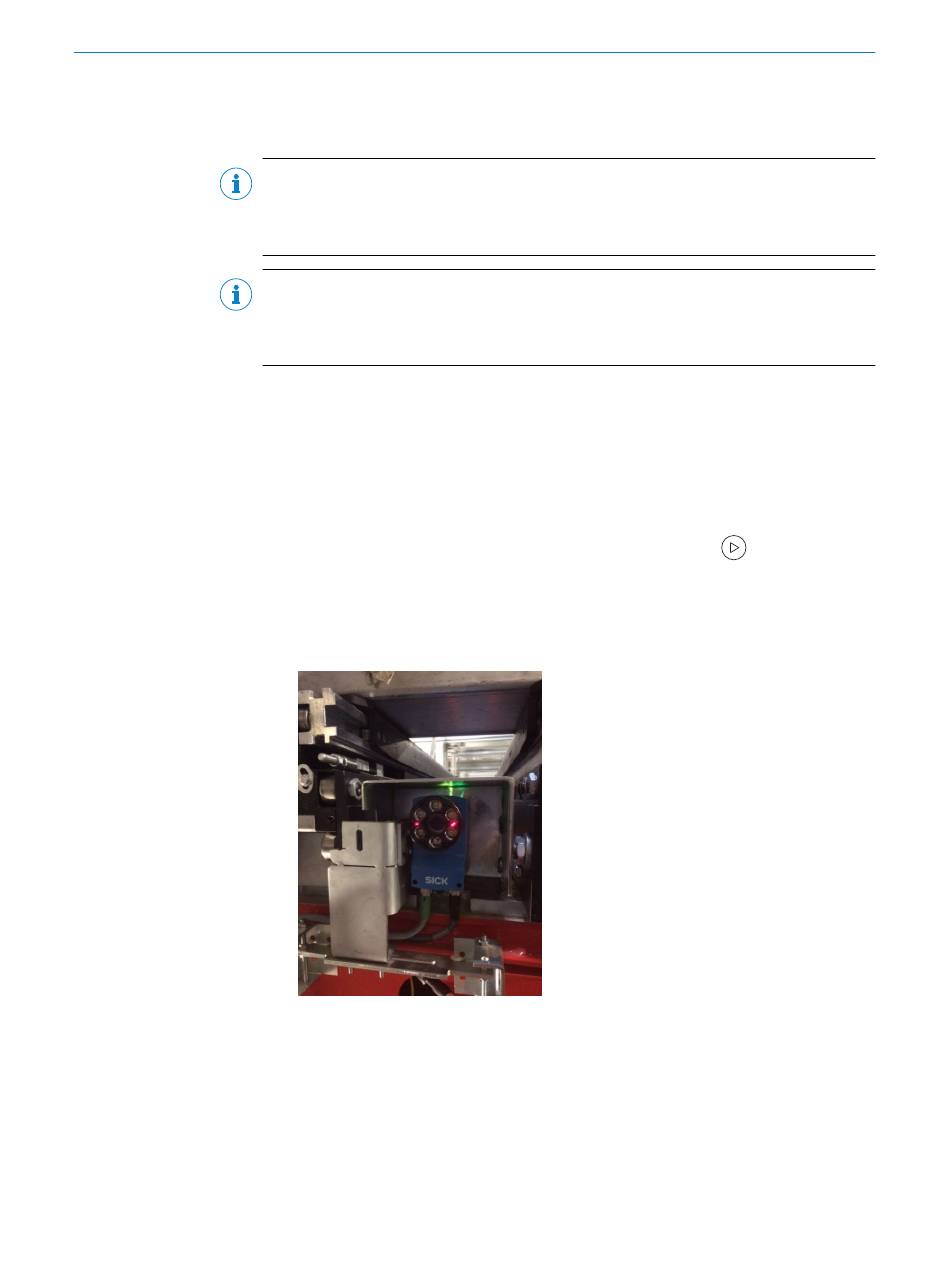

Abbildung 4: Montagebeispiel
23.
B E T R I E B S A N L E I T U N G | InspectorP Rack Fine Positioning
4
MONTAGE
am Gerät drü‐
17
