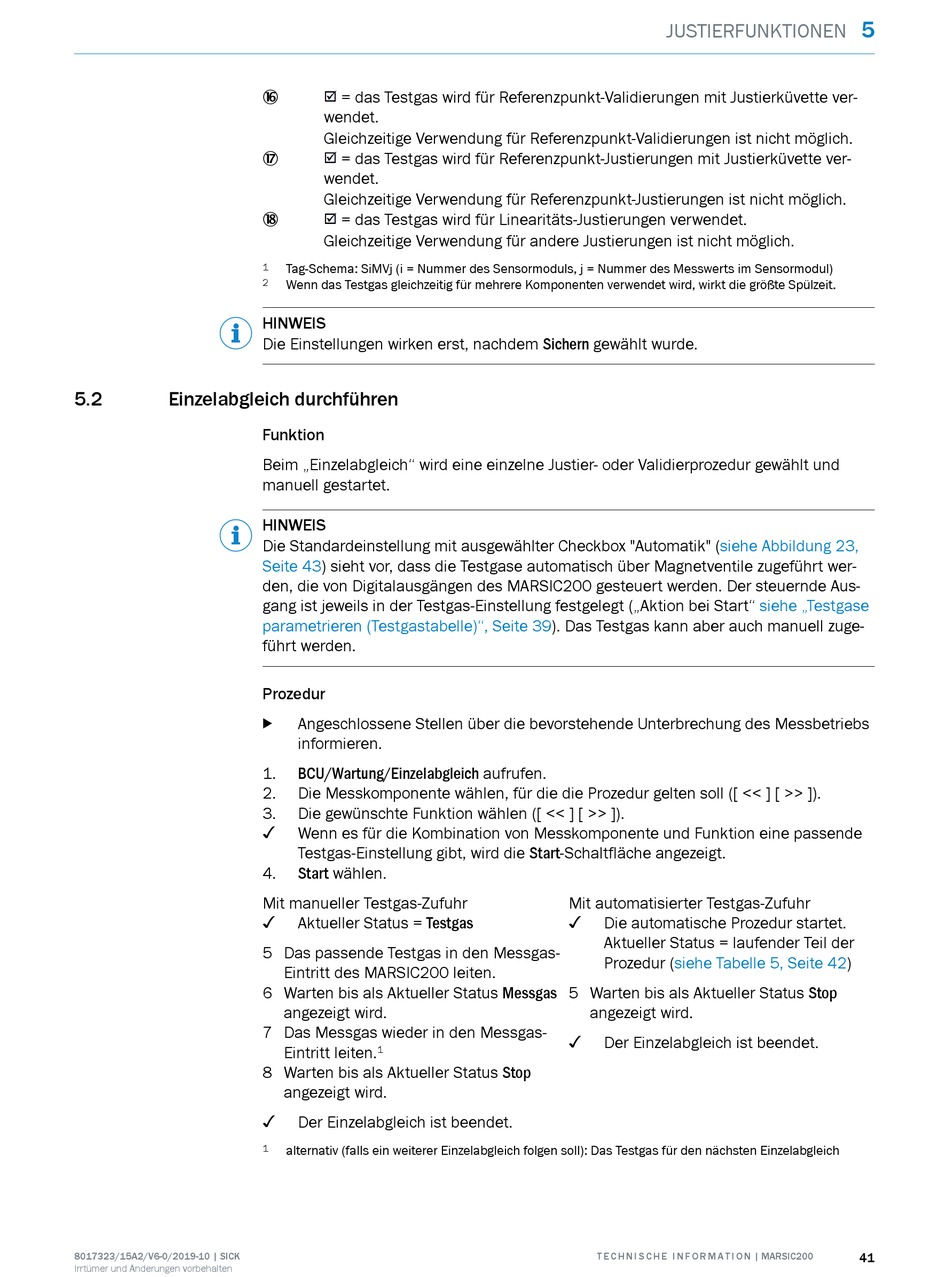

5.2 Einzelabgleich durchführen
8017323/15A2/V6-0/2019-10 | SICK
Irrtümer und Änderungen vorbehalten
= das Testgas wird für Referenzpunkt-Validierungen mit Justierküvette ver‐
å
wendet.
Gleichzeitige Verwendung für Referenzpunkt-Validierungen ist nicht möglich.
= das Testgas wird für Referenzpunkt-Justierungen mit Justierküvette ver‐
æ
wendet.
Gleichzeitige Verwendung für Referenzpunkt-Justierungen ist nicht möglich.
= das Testgas wird für Linearitäts-Justierungen verwendet.
ç
Gleichzeitige Verwendung für andere Justierungen ist nicht möglich.
1 Tag-Schema: SiMVj (i = Nummer des Sensormoduls, j = Nummer des Messwerts im Sensormodul)
2 Wenn das Testgas gleichzeitig für mehrere Komponenten verwendet wird, wirkt die größte Spülzeit.
HINWEIS
Die Einstellungen wirken erst, nachdem Sichern gewählt wurde.
Funktion
Beim „Einzelabgleich" wird eine einzelne Justier- oder Validierprozedur gewählt und
manuell gestartet.
HINWEIS
Die Standardeinstellung mit ausgewählter Checkbox "Automatik"
Seite 43) sieht vor, dass die Testgase automatisch über Magnetventile zugeführt wer‐
den, die von Digitalausgängen des MARSIC200 gesteuert werden. Der steuernde Aus‐
gang ist jeweils in der Testgas-Einstellung festgelegt („Aktion bei Start"
parametrieren (Testgastabelle)", Seite
führt werden.
Prozedur
Angeschlossene Stellen über die bevorstehende Unterbrechung des Messbetriebs
b
informieren.
1. BCU/Wartung/Einzelabgleich aufrufen.
2. Die Messkomponente wählen, für die die Prozedur gelten soll ([ << ] [ >> ]).
3. Die gewünschte Funktion wählen ([ << ] [ >> ]).
✓
Wenn es für die Kombination von Messkomponente und Funktion eine passende
Testgas-Einstellung gibt, wird die Start-Schaltfläche angezeigt.
4. Start wählen.
Mit manueller Testgas-Zufuhr
✓
Aktueller Status = Testgas
5 Das passende Testgas in den Messgas-
Eintritt des MARSIC200 leiten.
6 Warten bis als Aktueller Status Messgas
angezeigt wird.
7 Das Messgas wieder in den Messgas-
Eintritt leiten.
1
8 Warten bis als Aktueller Status Stop
angezeigt wird.
✓
Der Einzelabgleich ist beendet.
1 alternativ (falls ein weiterer Einzelabgleich folgen soll): Das Testgas für den nächsten Einzelabgleich
JUSTIERFUNKTIONEN
39). Das Testgas kann aber auch manuell zuge‐
Mit automatisierter Testgas-Zufuhr
✓
Die automatische Prozedur startet.
Aktueller Status = laufender Teil der
Prozedur (siehe Tabelle 5, Seite
5 Warten bis als Aktueller Status Stop
angezeigt wird.
✓
Der Einzelabgleich ist beendet.
T E C H N I S C H E I N F O R M A T I O N | MARSIC200
5
(siehe Abbildung 23,
siehe „Testgase
42)
