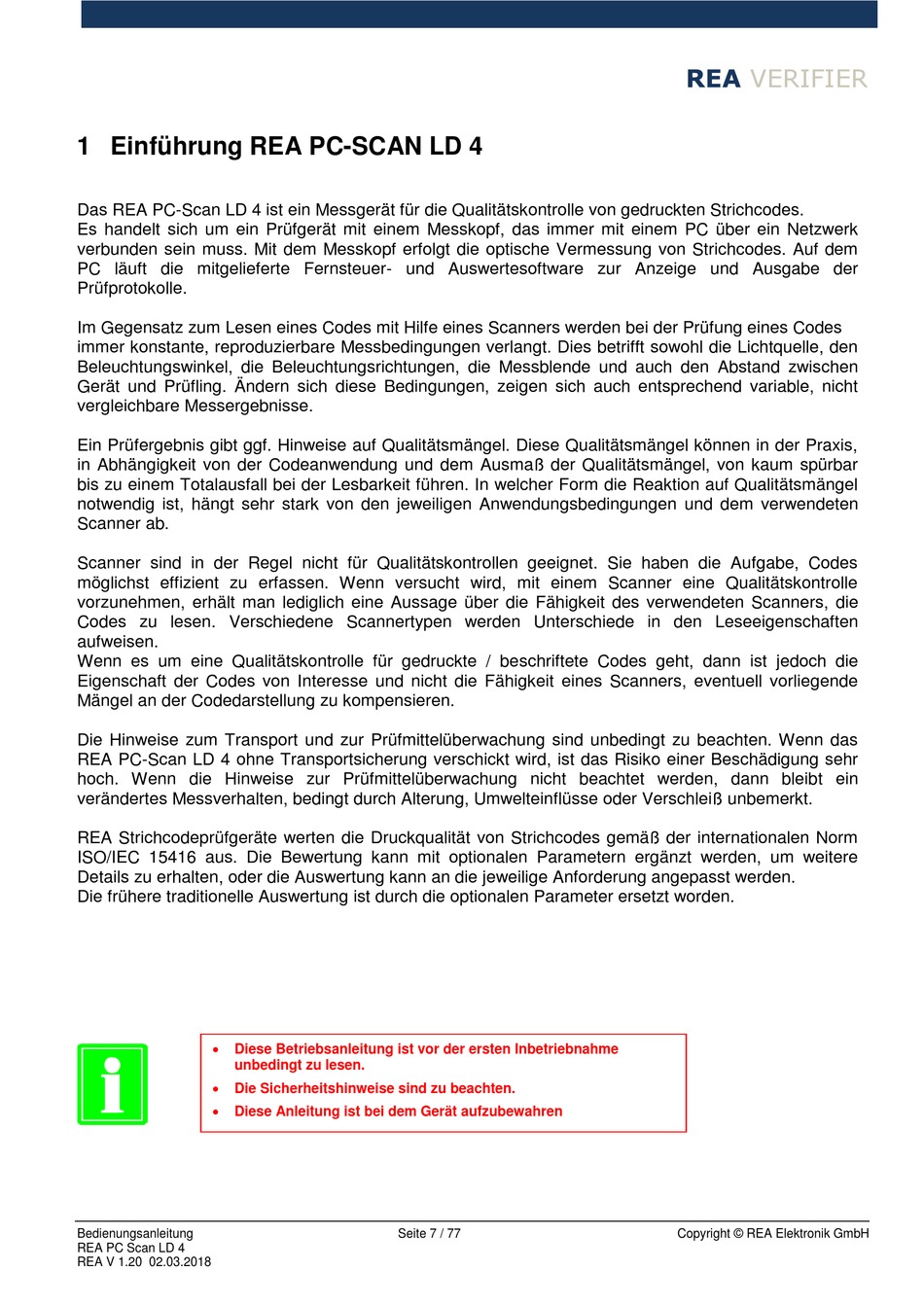

1 Einführung REA PC-SCAN LD 4
Das REA PC-Scan LD 4 ist ein Messgerät für die Qualitätskontrolle von gedruckten Strichcodes.
Es handelt sich um ein Prüfgerät mit einem Messkopf, das immer mit einem PC über ein Netzwerk
verbunden sein muss. Mit dem Messkopf erfolgt die optische Vermessung von Strichcodes. Auf dem
PC läuft die mitgelieferte Fernsteuer- und Auswertesoftware zur Anzeige und Ausgabe der
Prüfprotokolle.
Im Gegensatz zum Lesen eines Codes mit Hilfe eines Scanners werden bei der Prüfung eines Codes
immer konstante, reproduzierbare Messbedingungen verlangt. Dies betrifft sowohl die Lichtquelle, den
Beleuchtungswinkel, die Beleuchtungsrichtungen, die Messblende und auch den Abstand zwischen
Gerät und Prüfling. Ändern sich diese Bedingungen, zeigen sich auch entsprechend variable, nicht
vergleichbare Messergebnisse.
Ein Prüfergebnis gibt ggf. Hinweise auf Qualitätsmängel. Diese Qualitätsmängel können in der Praxis,
in Abhängigkeit von der Codeanwendung und dem Ausmaß der Qualitätsmängel, von kaum spürbar
bis zu einem Totalausfall bei der Lesbarkeit führen. In welcher Form die Reaktion auf Qualitätsmängel
notwendig ist, hängt sehr stark von den jeweiligen Anwendungsbedingungen und dem verwendeten
Scanner ab.
Scanner sind in der Regel nicht für Qualitätskontrollen geeignet. Sie haben die Aufgabe, Codes
möglichst effizient zu erfassen. Wenn versucht wird, mit einem Scanner eine Qualitätskontrolle
vorzunehmen, erhält man lediglich eine Aussage über die Fähigkeit des verwendeten Scanners, die
Codes zu lesen. Verschiedene Scannertypen werden Unterschiede in den Leseeigenschaften
aufweisen.
Wenn es um eine Qualitätskontrolle für gedruckte / beschriftete Codes geht, dann ist jedoch die
Eigenschaft der Codes von Interesse und nicht die Fähigkeit eines Scanners, eventuell vorliegende
Mängel an der Codedarstellung zu kompensieren.
Die Hinweise zum Transport und zur Prüfmittelüberwachung sind unbedingt zu beachten. Wenn das
REA PC-Scan LD 4 ohne Transportsicherung verschickt wird, ist das Risiko einer Beschädigung sehr
hoch. Wenn die Hinweise zur Prüfmittelüberwachung nicht beachtet werden, dann bleibt ein
verändertes Messverhalten, bedingt durch Alterung, Umwelteinflüsse oder Verschleiß unbemerkt.
REA Strichcodeprüfgeräte werten die Druckqualität von Strichcodes gemäß der internationalen Norm
ISO/IEC 15416 aus. Die Bewertung kann mit optionalen Parametern ergänzt werden, um weitere
Details zu erhalten, oder die Auswertung kann an die jeweilige Anforderung angepasst werden.
Die frühere traditionelle Auswertung ist durch die optionalen Parameter ersetzt worden.
Diese Betriebsanleitung ist vor der ersten Inbetriebnahme
unbedingt zu lesen.
Die Sicherheitshinweise sind zu beachten.
Diese Anleitung ist bei dem Gerät aufzubewahren
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
Seite 7 / 77
REA
VERIFIER
Copyright © REA Elektronik GmbH
