Codeart
EAN 8
EAN 13
UPC-A
UPC-E
EAN 128
ITF-14
ITF-14
In einer geschlossenen Anwendung kann die Messblende anhand der Blende der verwendeten
Barcodescanner festgelegt werden. Die Blende sollte kleiner oder maximal gleich der Scannerblende
sein. Wenn die Messblende zu groß gewählt wird, dann wird der Messlichtpunkt breiter als die
schmalen Balken oder Lücken. Der Wert "Kantenkontrast" und folgend die "Modulation" werden
dadurch schlechter. Eine kleinere Messblende bleibt ohne Auswirkung, wenn der Strichcode in einer
guten Qualität vorliegt. "Defekte" werden bei kleineren Messblenden stärker abgewertet.

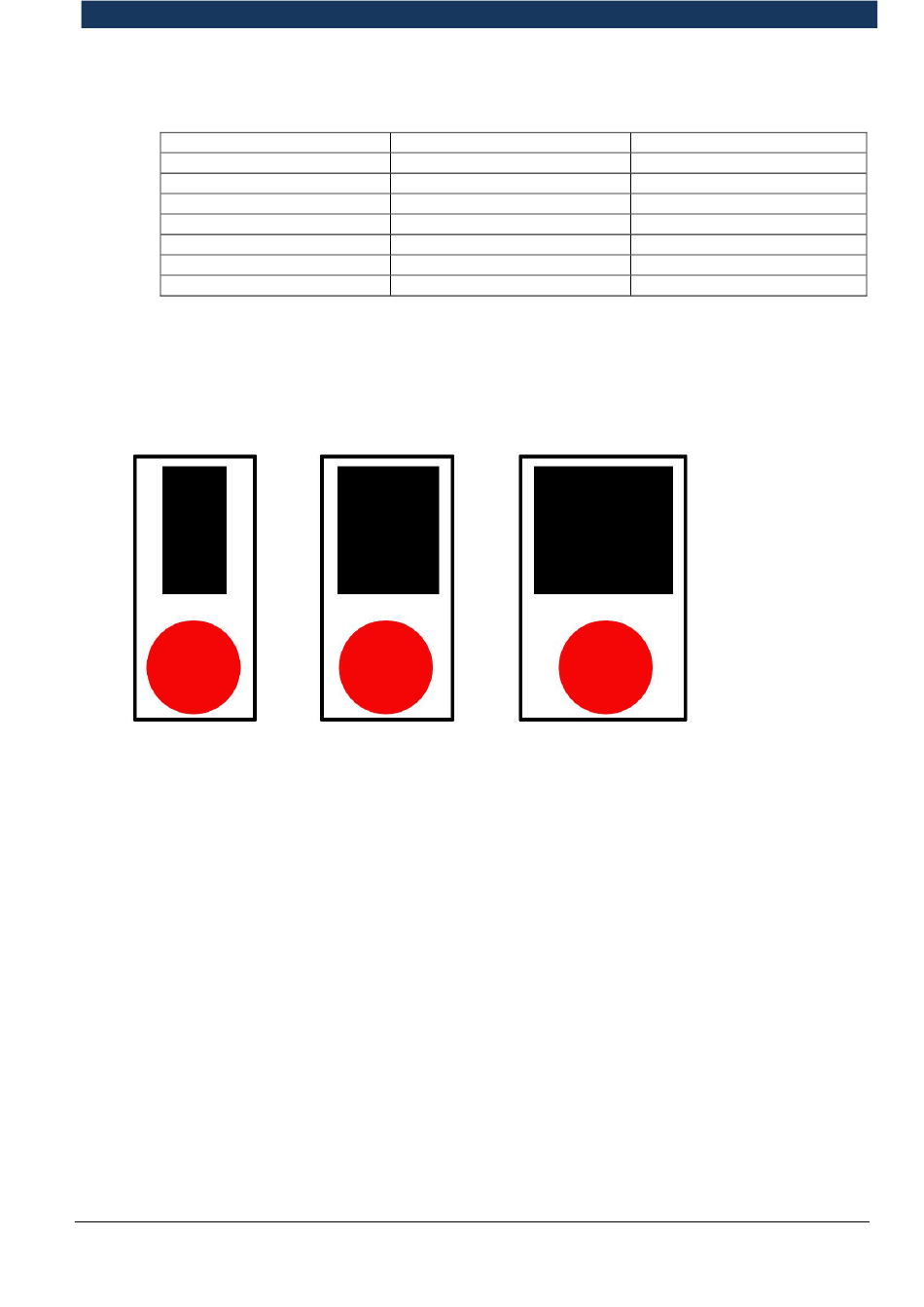

Blende zu groß
Die gemessenen Balken- und Lückenbreiten können nicht schmaler als die Messblende werden. Wenn
die Messblende zu groß wird, werden die Balken- und Lückenbreiten und damit die ausgewiesenen
Abweichungen falsch gemessen, weil das Gerät außerhalb der Spezifikationen benutzt wird.
5.4 Messen eines Strichcodes
Die grundlegenden Bedienhinweise müssen immer beachtet werden (Kapitel 5.1). Mit der Scan Taste
am Gerät, mit der Leerzeichentaste am PC oder dem grünen Messtaste in der PC-Software wird die
Messung ausgelöst. Die Beschreibung der Messdarstellung ist in der REA TransWin32
Bedienungsanleitung enthalten.
Die Bedeutung der Prüfkriterien und ggf. notwendige Maßnahmen zur Qualitätsverbesserung sind in
der REA Schulungsunterlage beschrieben. Beide Dokumente sind auch auf der im Lieferumfang
enthaltenen CD zu finden.
5.5 Messen eines Strichcodes auf runden Oberflächen
Die Hohlkörpermessvorrichtung ist eine alternative Andruckplatte, die die Messung von Strichcodes auf
runden Oberflächen erleichtert.
Siehe Kapitel 3.2 (Auswahl der Andruckplatte) und 3.4 (Anwendung der Hohlkörpermessvorrichtung)
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
Größenbereich
alle Größen
alle Größen
alle Größen
alle Größen
alle Größen
X < 0,635 mm
X > = 0,635 mm
Blende = Modulbreite
Seite 49 / 77
Geforderte Messblende
6 mil
6 mil
6 mil
6 mil
10 mil
10 mil
20 mil
Blende nicht größer als 80 % von X
