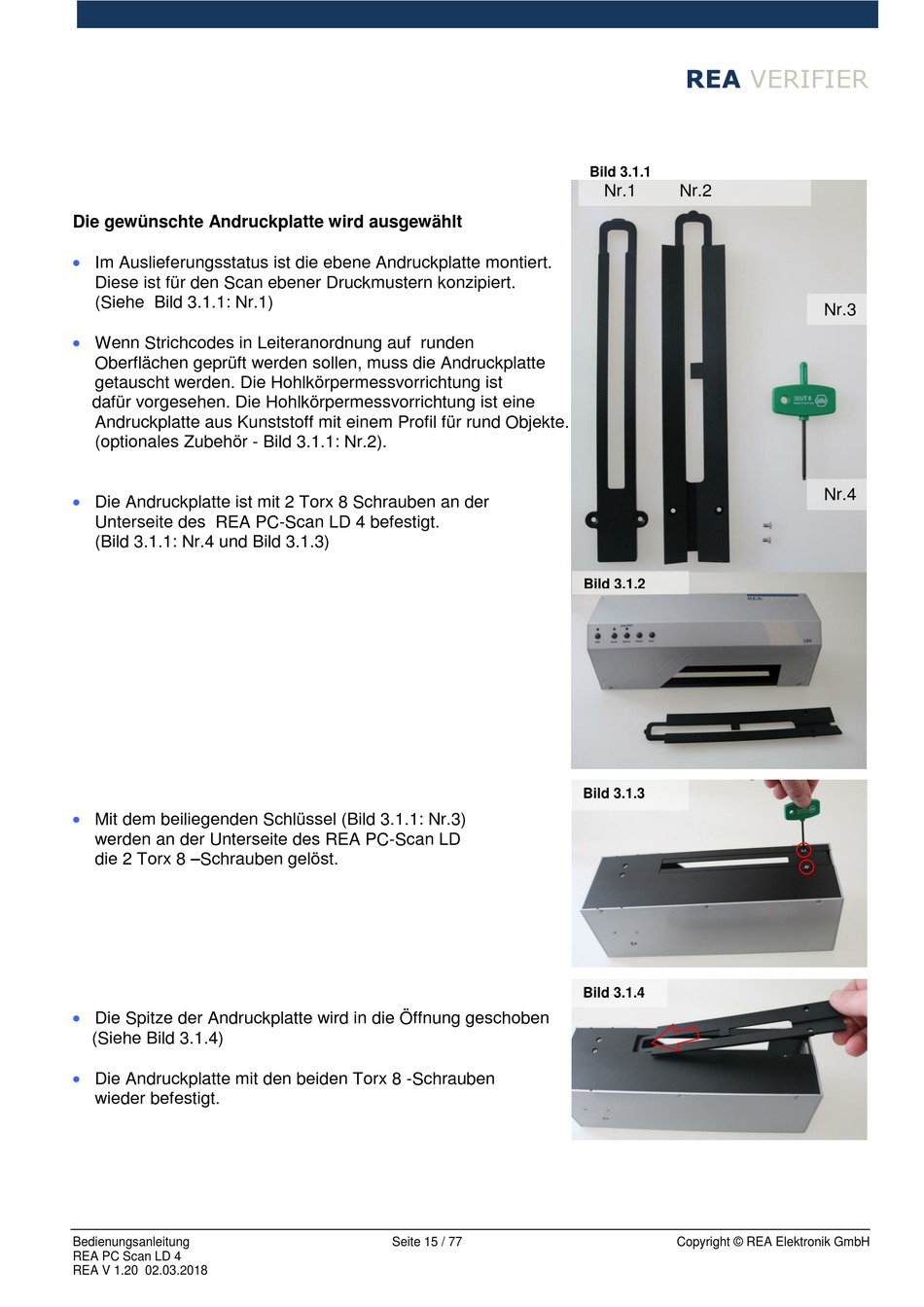

Die gewünschte Andruckplatte wird ausgewählt
Im Auslieferungsstatus ist die ebene Andruckplatte montiert.
Diese ist für den Scan ebener Druckmustern konzipiert.
(Siehe Bild 3.1.1: Nr.1)
Wenn Strichcodes in Leiteranordnung auf runden
Oberflächen geprüft werden sollen, muss die Andruckplatte
getauscht werden. Die Hohlkörpermessvorrichtung ist
dafür vorgesehen. Die Hohlkörpermessvorrichtung ist eine
Andruckplatte aus Kunststoff mit einem Profil für rund Objekte.
(optionales Zubehör - Bild 3.1.1: Nr.2).
Die Andruckplatte ist mit 2 Torx 8 Schrauben an der
Unterseite des REA PC-Scan LD 4 befestigt.
(Bild 3.1.1: Nr.4 und Bild 3.1.3)
Mit dem beiliegenden Schlüssel (Bild 3.1.1: Nr.3)
werden an der Unterseite des REA PC-Scan LD
die 2 Torx 8 –Schrauben gelöst.
Die Spitze der Andruckplatte wird in die Öffnung geschoben
(Siehe Bild 3.1.4)
Die Andruckplatte mit den beiden Torx 8 -Schrauben
wieder befestigt.
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
Seite 15 / 77
REA
VERIFIER
Bild 3.1.1
Nr.1
Nr.2
Bild 3.1.2
Bild 3.1.3
Bild 3.1.4
Copyright © REA Elektronik GmbH
Nr.3
Nr.4
