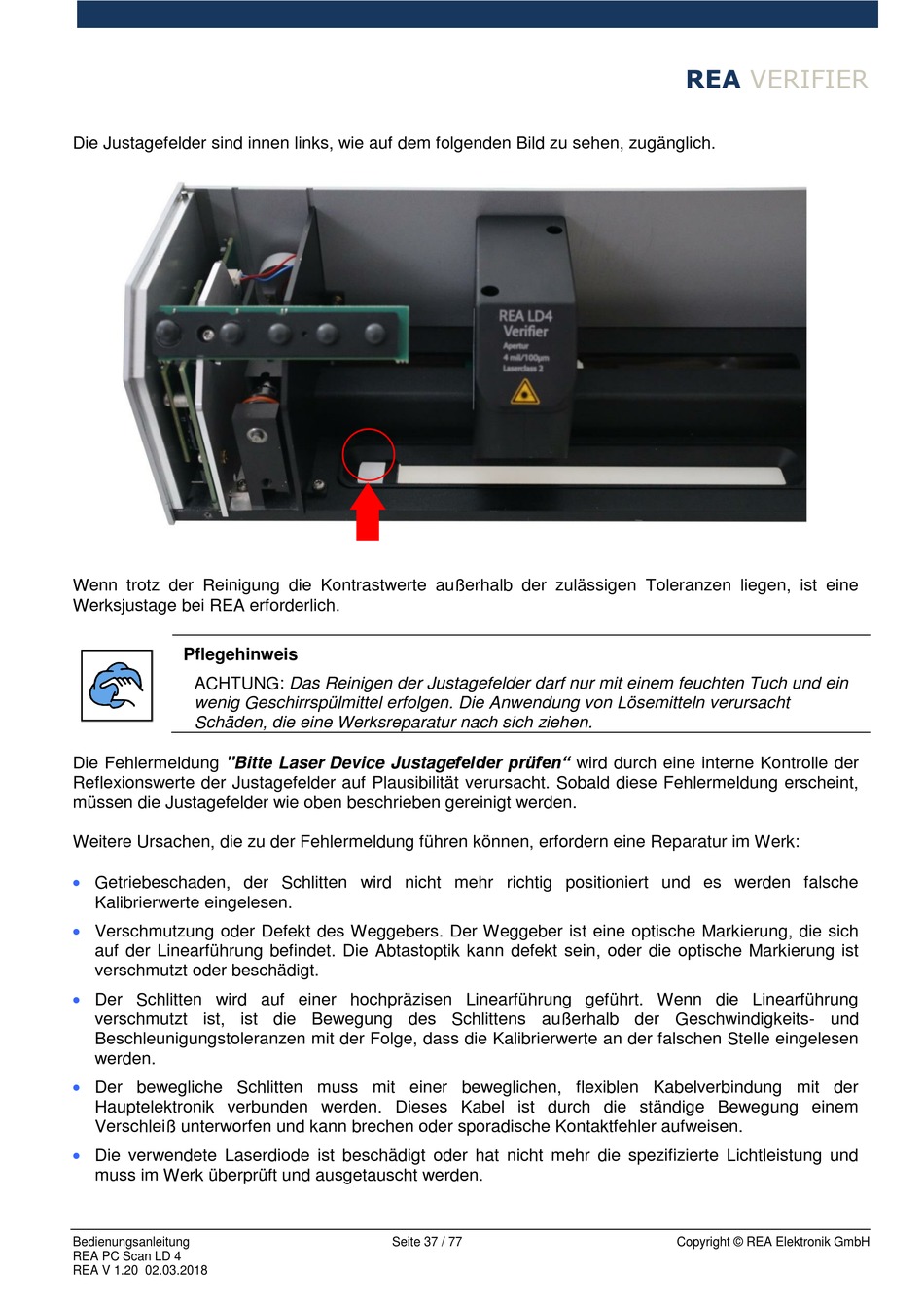

Die Justagefelder sind innen links, wie auf dem folgenden Bild zu sehen, zugänglich.
Wenn trotz der Reinigung die Kontrastwerte außerhalb der zulässigen Toleranzen liegen, ist eine
Werksjustage bei REA erforderlich.
Pflegehinweis
ACHTUNG: Das Reinigen der Justagefelder darf nur mit einem feuchten Tuch und ein
wenig Geschirrspülmittel erfolgen. Die Anwendung von Lösemitteln verursacht
Schäden, die eine Werksreparatur nach sich ziehen.
Die Fehlermeldung "Bitte Laser Device Justagefelder prüfen" wird durch eine interne Kontrolle der
Reflexionswerte der Justagefelder auf Plausibilität verursacht. Sobald diese Fehlermeldung erscheint,
müssen die Justagefelder wie oben beschrieben gereinigt werden.
Weitere Ursachen, die zu der Fehlermeldung führen können, erfordern eine Reparatur im Werk:
Getriebeschaden, der Schlitten wird nicht mehr richtig positioniert und es werden falsche
Kalibrierwerte eingelesen.
Verschmutzung oder Defekt des Weggebers. Der Weggeber ist eine optische Markierung, die sich
auf der Linearführung befindet. Die Abtastoptik kann defekt sein, oder die optische Markierung ist
verschmutzt oder beschädigt.
Der Schlitten wird auf einer hochpräzisen Linearführung geführt. Wenn die Linearführung
verschmutzt ist, ist die Bewegung des Schlittens außerhalb der Geschwindigkeits- und
Beschleunigungstoleranzen mit der Folge, dass die Kalibrierwerte an der falschen Stelle eingelesen
werden.
Der bewegliche Schlitten muss mit einer beweglichen, flexiblen Kabelverbindung mit der
Hauptelektronik verbunden werden. Dieses Kabel ist durch die ständige Bewegung einem
Verschleiß unterworfen und kann brechen oder sporadische Kontaktfehler aufweisen.
Die verwendete Laserdiode ist beschädigt oder hat nicht mehr die spezifizierte Lichtleistung und
muss im Werk überprüft und ausgetauscht werden.
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
Seite 37 / 77
