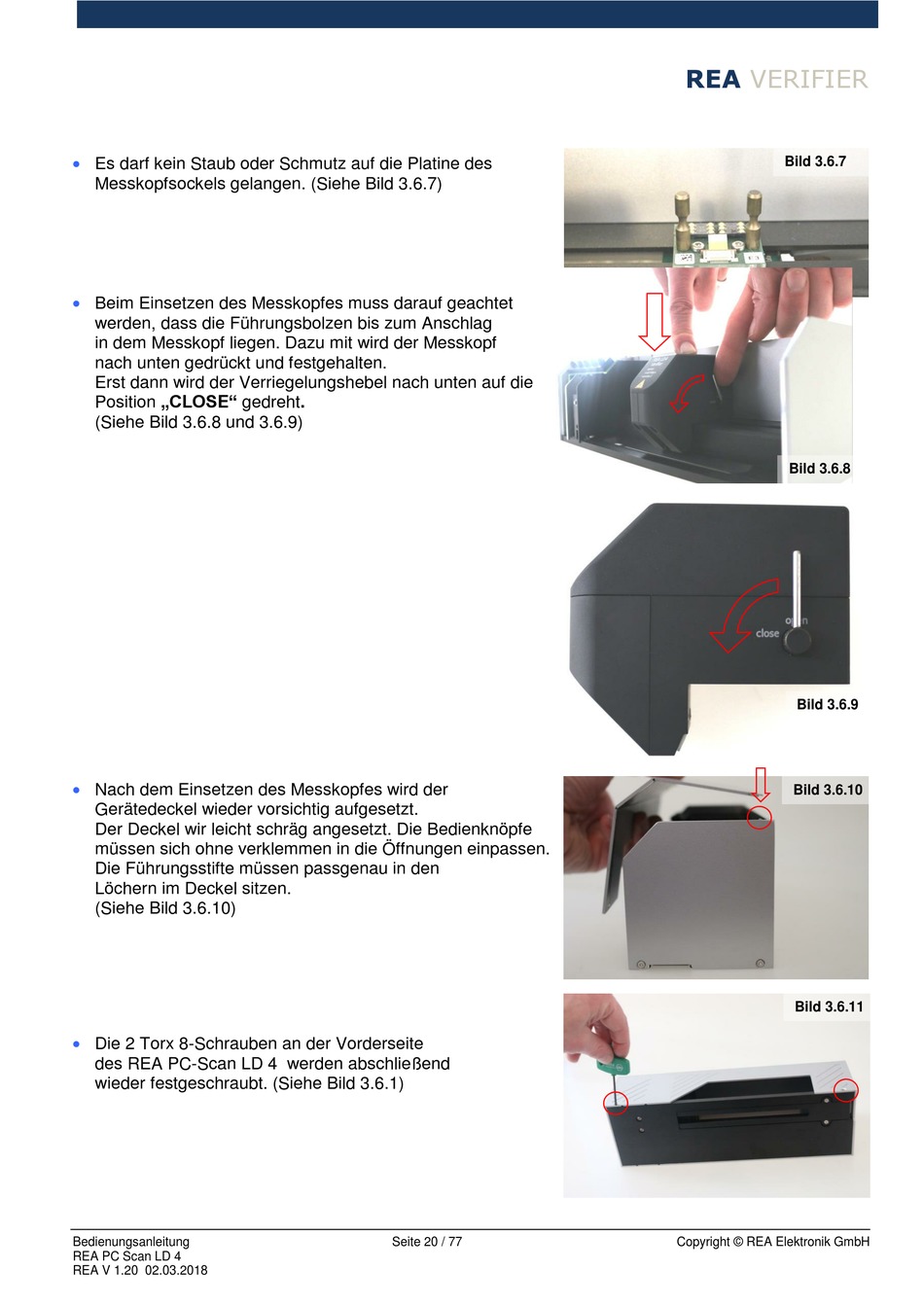

Es darf kein Staub oder Schmutz auf die Platine des
Messkopfsockels gelangen. (Siehe Bild 3.6.7)
Beim Einsetzen des Messkopfes muss darauf geachtet
werden, dass die Führungsbolzen bis zum Anschlag
in dem Messkopf liegen. Dazu mit wird der Messkopf
nach unten gedrückt und festgehalten.
Erst dann wird der Verriegelungshebel nach unten auf die
Position „CLOSE" gedreht.
(Siehe Bild 3.6.8 und 3.6.9)
Nach dem Einsetzen des Messkopfes wird der
Gerätedeckel wieder vorsichtig aufgesetzt.
Der Deckel wir leicht schräg angesetzt. Die Bedienknöpfe
müssen sich ohne verklemmen in die Öffnungen einpassen.
Die Führungsstifte müssen passgenau in den
Löchern im Deckel sitzen.
(Siehe Bild 3.6.10)
Die 2 Torx 8-Schrauben an der Vorderseite
des REA PC-Scan LD 4 werden abschließend
wieder festgeschraubt. (Siehe Bild 3.6.1)
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
Seite 20 / 77
