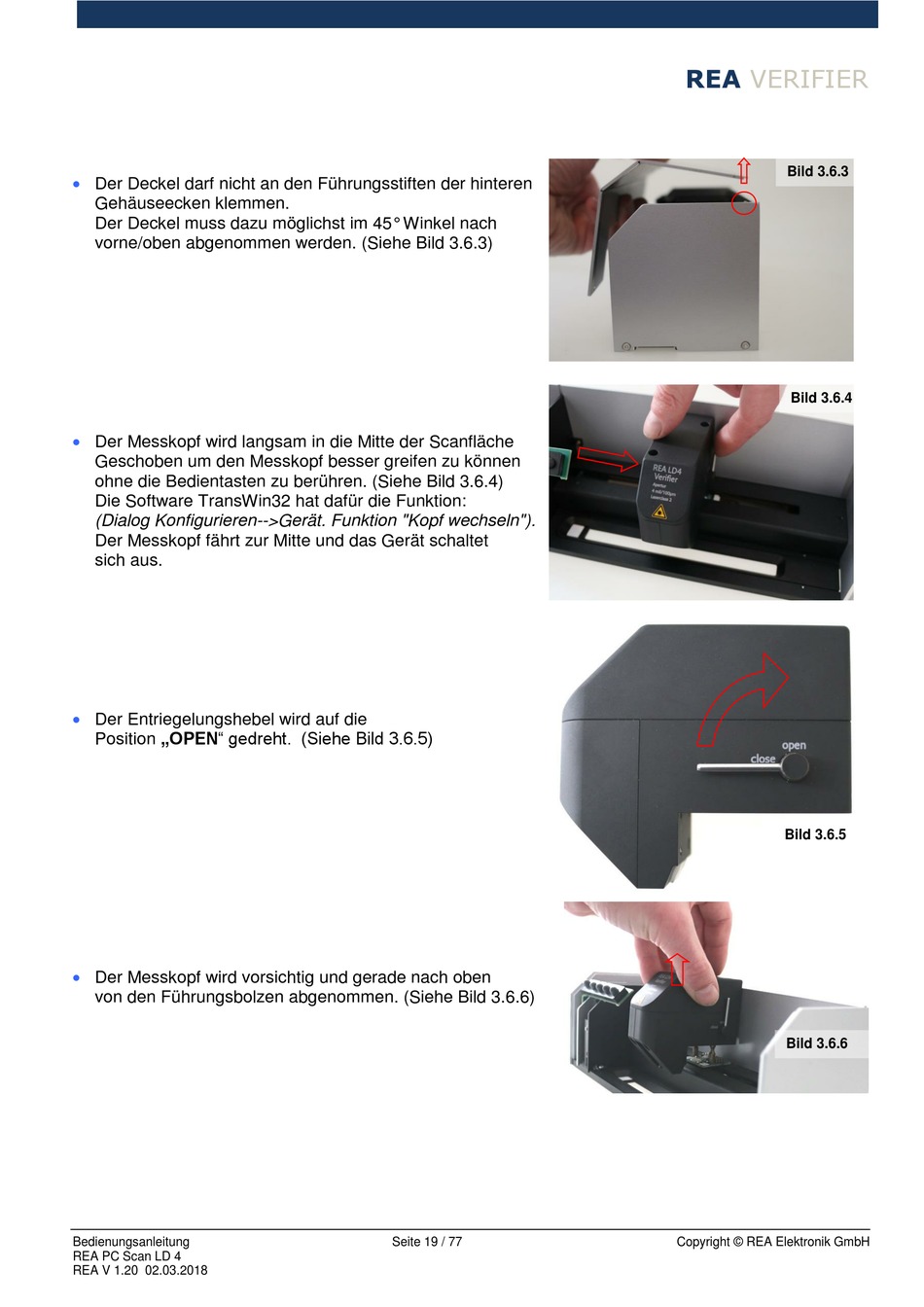

Der Deckel darf nicht an den Führungsstiften der hinteren
Gehäuseecken klemmen.
Der Deckel muss dazu möglichst im 45° Winkel nach
vorne/oben abgenommen werden. (Siehe Bild 3.6.3)
Der Messkopf wird langsam in die Mitte der Scanfläche
Geschoben um den Messkopf besser greifen zu können
ohne die Bedientasten zu berühren. (Siehe Bild 3.6.4)
Die Software TransWin32 hat dafür die Funktion:
(Dialog Konfigurieren-->Gerät. Funktion "Kopf wechseln").
Der Messkopf fährt zur Mitte und das Gerät schaltet
sich aus.
Der Entriegelungshebel wird auf die
Position „OPEN" gedreht. (Siehe Bild 3.6.5)
Der Messkopf wird vorsichtig und gerade nach oben
von den Führungsbolzen abgenommen. (Siehe Bild 3.6.6)
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
2
Seite 19 / 77
REA
Bild 3.6.3
Copyright © REA Elektronik GmbH
VERIFIER
Bild 3.6.3
Bild 3.6.4
Bild 3.6.5
Bild 3.6.6
