REA
VERIFIER

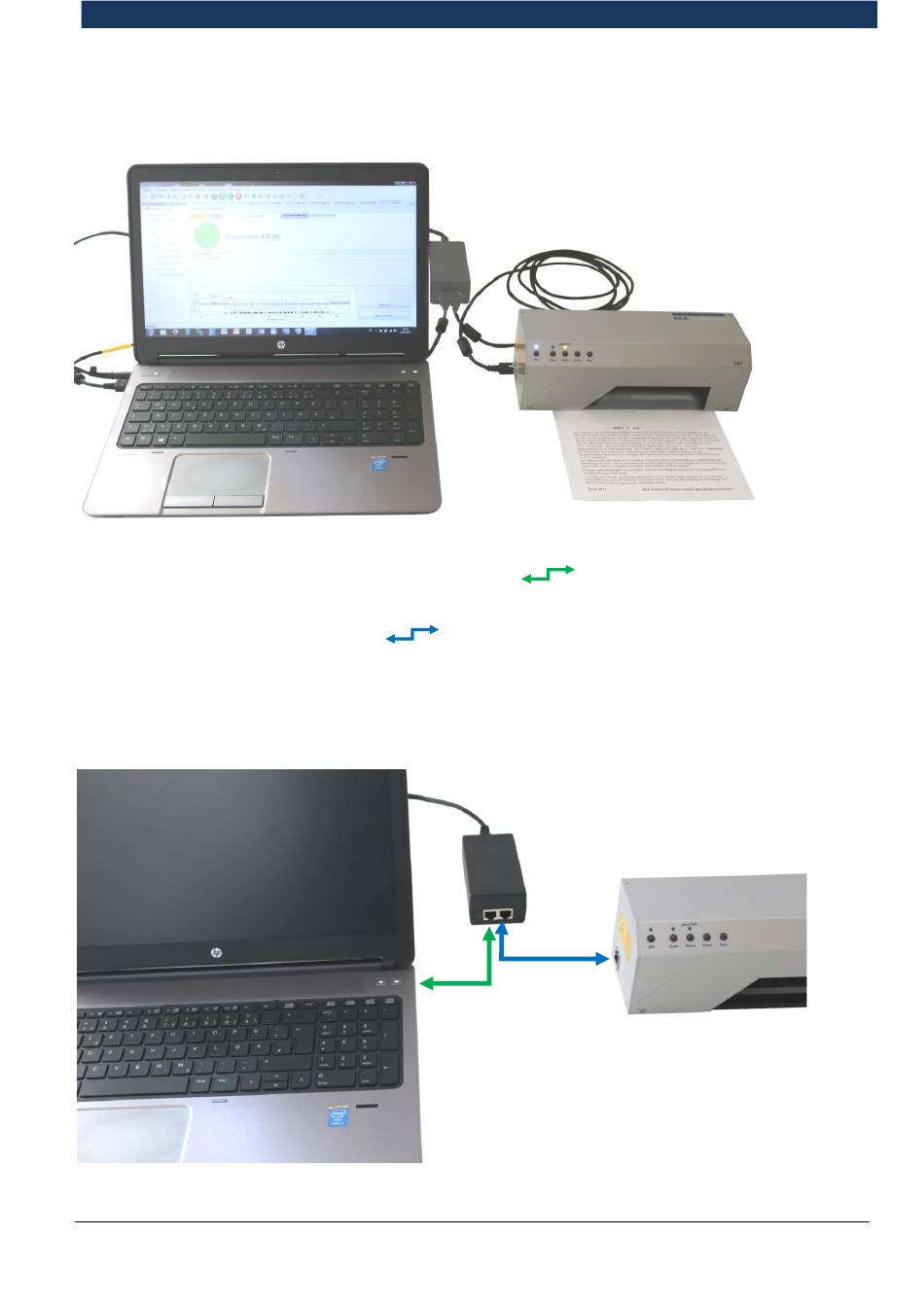

Bild: Direktanschluss des REA PC-Scan LD 4 über Patchkabel mit dem PC.
(Im Lieferumfang sind nur Patchkabel enthalten)
Die RJ-45 Netzwerk-Schnittstellenbuchse am PC wird mit der mit "IN" bezeichneten RJ 45
Steckbuchse am Netzteil verbunden (im Bild Grüner Pfeil
).
Das zweite Netzwerkkabel verbindet die "OUT"-Buchse des Netzteiles mit der RJ 45 Buchse des
REA PC Scan LD/4 (im Bild Blauer Pfeil
)
Die früher übliche Notwendigkeit CrossOver Adapter oder Kabel zu nutzen ist bei den modernen PC
entfallen (Crossover autodetect). Ältere PC's mit 100Mbit Ethernetschnittstelle benötigen teilweise
noch einen Crossover Adapter bzw. ein Crossoverkabel. Im Lieferumfang ist kein Crossoverkabel oder
Crossover Adapter enthalten, da die meisten PC inzwischen Crossover oder normal automatisch
erkennen.
Bedienungsanleitung
Seite 31 / 77
Copyright © REA Elektronik GmbH
REA PC Scan LD 4
REA V 1.20 02.03.2018
