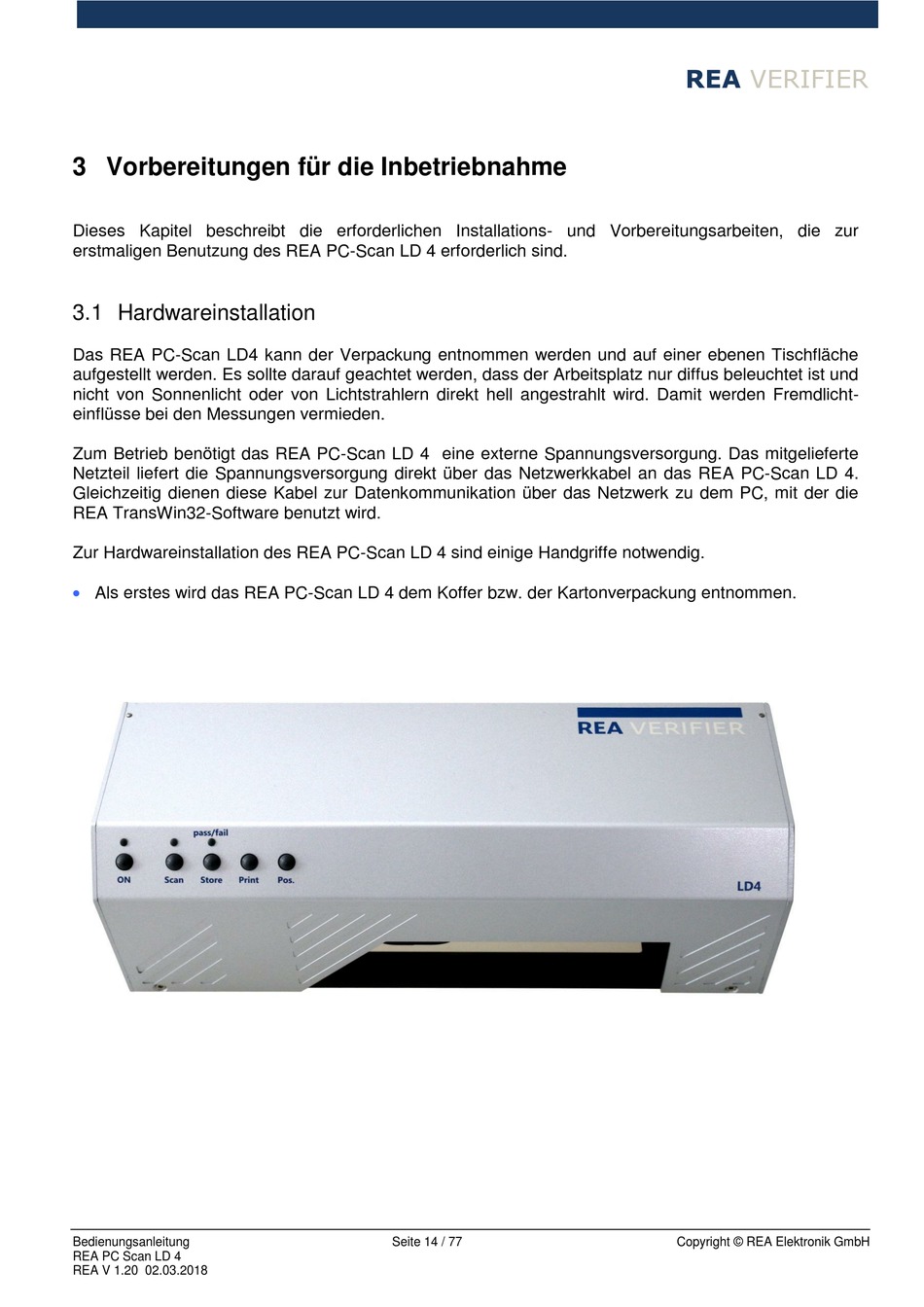

3 Vorbereitungen für die Inbetriebnahme

Dieses Kapitel beschreibt die erforderlichen Installations- und Vorbereitungsarbeiten, die zur

erstmaligen Benutzung des REA PC-Scan LD 4 erforderlich sind.

Das REA PC-Scan LD4 kann der Verpackung entnommen werden und auf einer ebenen Tischfläche

aufgestellt werden. Es sollte darauf geachtet werden, dass der Arbeitsplatz nur diffus beleuchtet ist und

nicht von Sonnenlicht oder von Lichtstrahlern direkt hell angestrahlt wird. Damit werden Fremdlicht-

einflüsse bei den Messungen vermieden.

Zum Betrieb benötigt das REA PC-Scan LD 4 eine externe Spannungsversorgung. Das mitgelieferte

Netzteil liefert die Spannungsversorgung direkt über das Netzwerkkabel an das REA PC-Scan LD 4.

Gleichzeitig dienen diese Kabel zur Datenkommunikation über das Netzwerk zu dem PC, mit der die

REA TransWin32-Software benutzt wird.

Zur Hardwareinstallation des REA PC-Scan LD 4 sind einige Handgriffe notwendig.



Als erstes wird das REA PC-Scan LD 4 dem Koffer bzw. der Kartonverpackung entnommen.
