4 Justage und Kalibrierung
4.1 Grundjustage
Die Grundjustage des Prüfgerätes wird beim Hersteller im Prüffeld vorgenommen. Die jeweiligen
Einstellwerte werden im jeweiligen Gerät hinterlegt.
Im Menü von der PC-Software REA TransWin32 "Konfigurieren" / "Gerät justieren" werden die
eingestellten Reflexionswerte für Weiß und Schwarz für das aktive Prüfgerät angezeigt.

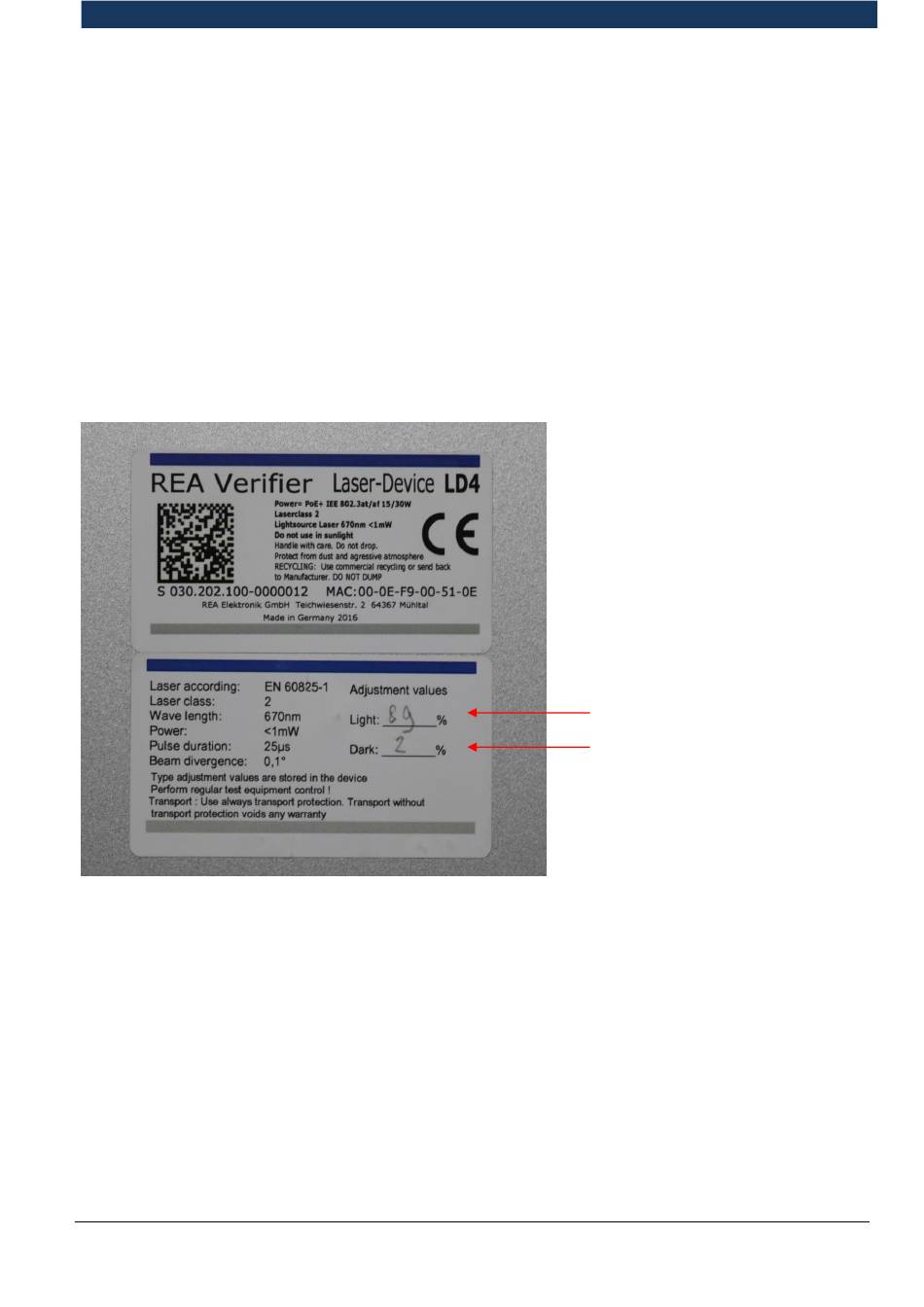

Auf der Rückseite des REA PC-Scan LD 4 befindet sich ein Typenschildaufkleber mit der Angabe der
Seriennummer und den Reflexionswerten für "Weiß - Light" und dem Wert für "Schwarz - Dark", der bei
der Justage und folgenden Prüffeld-Kalibrierung beim Hersteller ermittelt und eingestellt wurde.
Diese Werte müssen mit den Werten in der Anzeige unter „Gerät Kalibrieren" übereinstimmen.
Eine regelmäßige Kontrolle dieser Werte des REA PC Scan LD 4 ist notwendig.
Dazu muss das REA PC-Scan LD 4 kalibriert werden. Hinweise zur Kalibrierung sind auf dem Beiblatt
mit Testcode ersichtlich. Im Kapitel 4.2 ist die Kalibrierung ausführlich beschrieben.
Wenn metrische Werte außerhalb der jeweiligen Toleranz liegen, dann ist eine Werksüberprüfung und
ggf. Reparatur erforderlich. Wenn Kontrastwerte außerhalb der Toleranz liegen, dann können zunächst
die Justagefelder gereinigt werden.
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
Seite 36 / 77
REA
VERIFIER
In diesem Beispiel
Light 89%
Dark 2%
