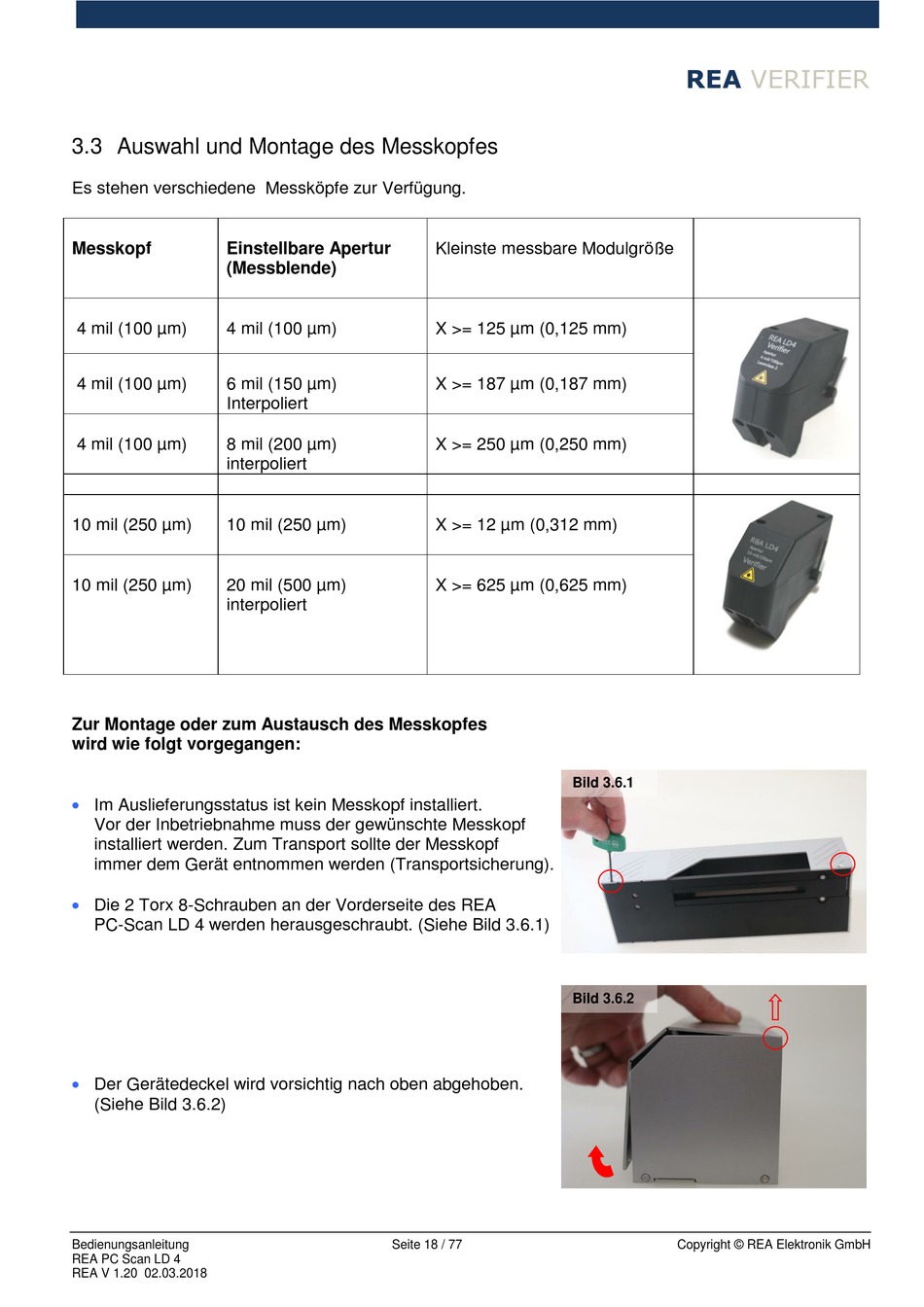

3.3 Auswahl und Montage des Messkopfes

Es stehen verschiedene Messköpfe zur Verfügung.
Messkopf Einstellbare Apertur
(Messblende)
4 mil (100 µm) 4 mil (100 µm)
4 mil (100 µm) 6 mil (150 µm)
Interpoliert
4 mil (100 µm) 8 mil (200 µm)
interpoliert
10 mil (250 µm) 10 mil (250 µm)
10 mil (250 µm) 20 mil (500 µm)
interpoliert
Zur Montage oder zum Austausch des Messkopfes
wird wie folgt vorgegangen:

Im Auslieferungsstatus ist kein Messkopf installiert.
Vor der Inbetriebnahme muss der gewünschte Messkopf
installiert werden. Zum Transport sollte der Messkopf
immer dem Gerät entnommen werden (Transportsicherung).

Die 2 Torx 8-Schrauben an der Vorderseite des REA
PC-Scan LD 4 werden herausgeschraubt. (Siehe Bild 3.6.1)

Der Gerätedeckel wird vorsichtig nach oben abgehoben.
(Siehe Bild 3.6.2)
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
Kleinste messbare Modulgröße
X >= 125 µm (0,125 mm)
X >= 187 µm (0,187 mm)
X >= 250 µm (0,250 mm)
X >= 12 µm (0,312 mm)
X >= 625 µm (0,625 mm)
Seite 18 / 77
REA
Bild 3.6.1
Bild 3.6.2
