REA
VERIFIER

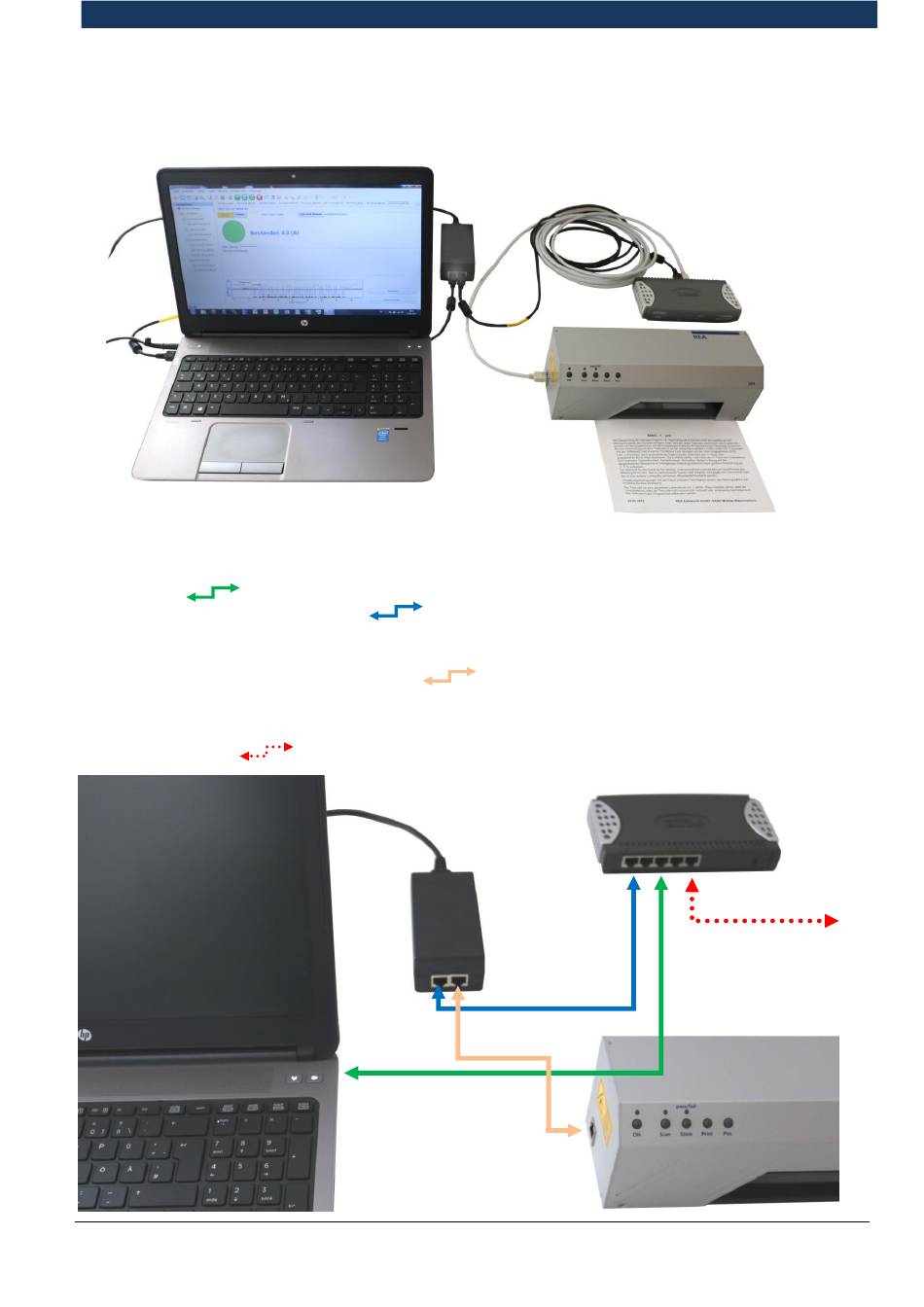

Bild: Anschluss des REA PC-Scan LD 4 indirekt über einen Ethernet-Switch
Alternativ zur direkten Verbindung kann ein Ethernet-Switch zum Anschluss verwendet werden.
Es wird dabei jedoch ein drittes Netzwerkkabel benötigt (nicht im Lieferumfang enthalten).
Das erste Netzwerkkabel verbindet die Netzwerkbuchse am PC mit dem Ethernet-Switch.
(Grüner Pfeil
). Das zweite Netzwerkkabel verbindet den Switch mit der "IN"-Buchse des REA
PC-Scan LD 4-Netzteils. (Blauer Pfeil
).
Das dritte Netzwerkkabel verbindet die "OUT" Buchse des Netzteiles mit der RJ 45 Anschlussbuchse
am REA PC-Scan LD 4 LD/4. (Oranger Pfeil
).
Bei Bedarf kann die Konfiguration mit einem Firmennetzwerk verbunden werden. Dazu muss das
Kabel an eine passende RJ 45 Netzwerk- Anschlussdose in der Nähe des Messplatzes angeschlossen
werden. (Roter Pfeil
).
Netzwerk
Bedienungsanleitung
Seite 32 / 77
Copyright © REA Elektronik GmbH
REA PC Scan LD 4
REA V 1.20 02.03.2018
