3.2 Anwendung der Hohlkörpermessvorrichtung
Die Hohlkörpermessvorrichtung ist eine alternative Andruckplatte, die die Messung von Strichcodes auf
runden Oberflächen erleichtert.
Eine Messung mit Hilfe dieser Platte ist nur dann möglich, wenn die Strichcodes hochkant (bzw. in
Leiterform auf einer stehenden Flasche) aufgebracht sind. Das Profil der Hohlkörpermessvorrichtung
erlaubt eine einfache Fixierung der Prüflinge.

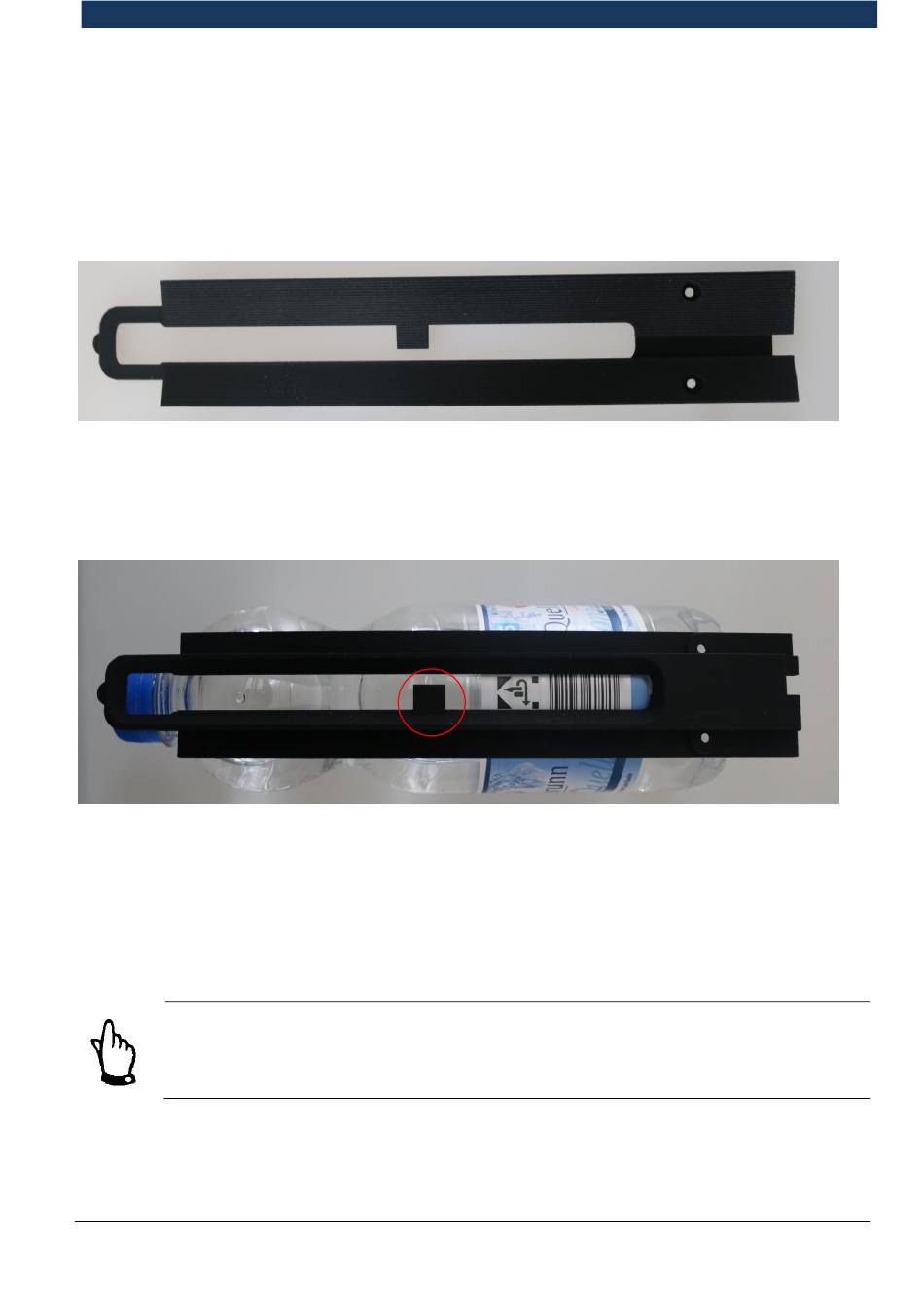

Das Bild zeigt die Ansicht von hinten bzw. innen, wenn das REA PC-Scan LD 4 auf den Rücken liegt.
Es wird zur besseren Veranschaulichung nur die Hohlkörpermessvorrichtung mit einer handelsüblichen
PET Flasche gezeigt.
Die Zunge, die auf dem Bild rot eingekreist ist, ist eine zusätzliche Stütze. Insbesondere für kleine
Hülsen ab etwa 15 mm sollte als Anlagefläche nur diese Zunge verwendet werden. Wenn solche
kleinen Rundkörper entweder am linken oder am rechten Rand angelegt werden, ist die notwendige
Fixierung des Prüflings nicht mehr möglich.
Achtung:
Der zu messende Strichcode darf niemals im Bereich der rot eingekreisten Zunge liegen.
Mit der montierten Hohlkörpermessvorrichtung können auch Codes auf ebenen Vorlagen gemessen
werden. Die spezifizierte Messgenauigkeit wird in diesem Fall jedoch nicht erreicht.
Bedienungsanleitung
REA PC Scan LD 4
REA V 1.20 02.03.2018
Seite 16 / 77
