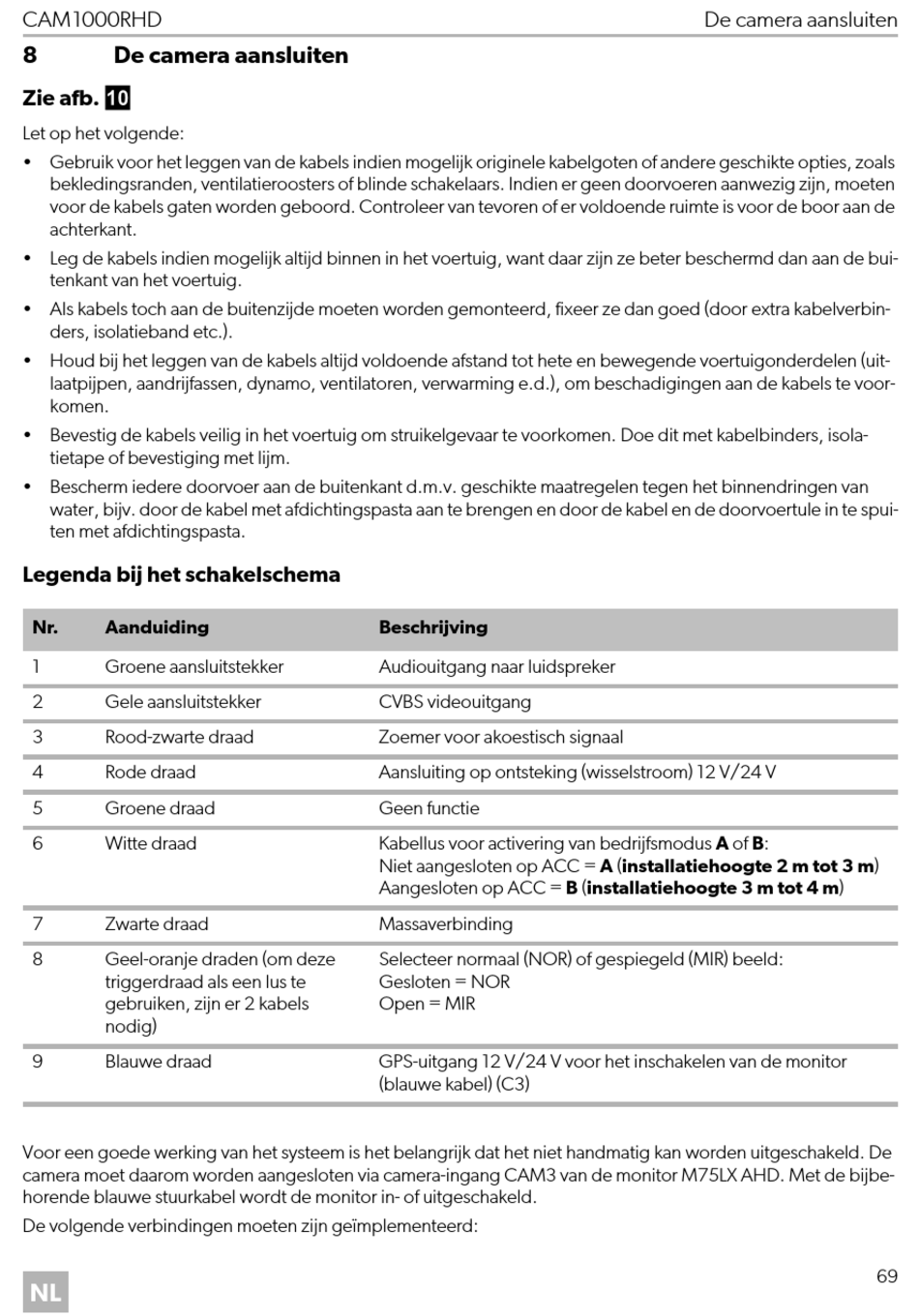

De camera aansluiten

Zie afb. 0
Let op het volgende:
• Gebruik voor het leggen van de kabels indien mogelijk originele kabelgoten of andere geschikte opties, zoals
bekledingsranden, ventilatieroosters of blinde schakelaars. Indien er geen doorvoeren aanwezig zijn, moeten
voor de kabels gaten worden geboord. Controleer van tevoren of er voldoende ruimte is voor de boor aan de
achterkant.
• Leg de kabels indien mogelijk altijd binnen in het voertuig, want daar zijn ze beter beschermd dan aan de bui-
tenkant van het voertuig.
• Als kabels toch aan de buitenzijde moeten worden gemonteerd, fixeer ze dan goed (door extra kabelverbin-
ders, isolatieband etc.).
• Houd bij het leggen van de kabels altijd voldoende afstand tot hete en bewegende voertuigonderdelen (uit-
laatpijpen, aandrijfassen, dynamo, ventilatoren, verwarming e.d.), om beschadigingen aan de kabels te voor-
komen.
• Bevestig de kabels veilig in het voertuig om struikelgevaar te voorkomen. Doe dit met kabelbinders, isola-
tietape of bevestiging met lijm.
• Bescherm iedere doorvoer aan de buitenkant d.m.v. geschikte maatregelen tegen het binnendringen van
water, bijv. door de kabel met afdichtingspasta aan te brengen en door de kabel en de doorvoertule in te spui-
ten met afdichtingspasta.
Legenda bij het schakelschema
Nr. Aanduiding
1 Groene aansluitstekker
2 Gele aansluitstekker
3 Rood-zwarte draad
4 Rode draad
5 Groene draad
6 Witte draad
7 Zwarte draad
8 Geel-oranje draden (om deze
triggerdraad als een lus te
gebruiken, zijn er 2 kabels
nodig)
9 Blauwe draad
Voor een goede werking van het systeem is het belangrijk dat het niet handmatig kan worden uitgeschakeld. De
camera moet daarom worden aangesloten via camera-ingang CAM3 van de monitor M75LX AHD. Met de bijbe-
horende blauwe stuurkabel wordt de monitor in- of uitgeschakeld.
De volgende verbindingen moeten zijn geïmplementeerd:
NL
Beschrijving
Audiouitgang naar luidspreker
CVBS videouitgang
Zoemer voor akoestisch signaal
Aansluiting op ontsteking (wisselstroom) 12 V/24 V
Geen functie
Kabellus voor activering van bedrijfsmodus A of B:
Niet aangesloten op ACC = A (installatiehoogte 2 m tot 3 m)
Aangesloten op ACC = B (installatiehoogte 3 m tot 4 m)
Massaverbinding
Selecteer normaal (NOR) of gespiegeld (MIR) beeld:
Gesloten = NOR
Open = MIR
GPS-uitgang 12 V/24 V voor het inschakelen van de monitor
(blauwe kabel) (C3)
