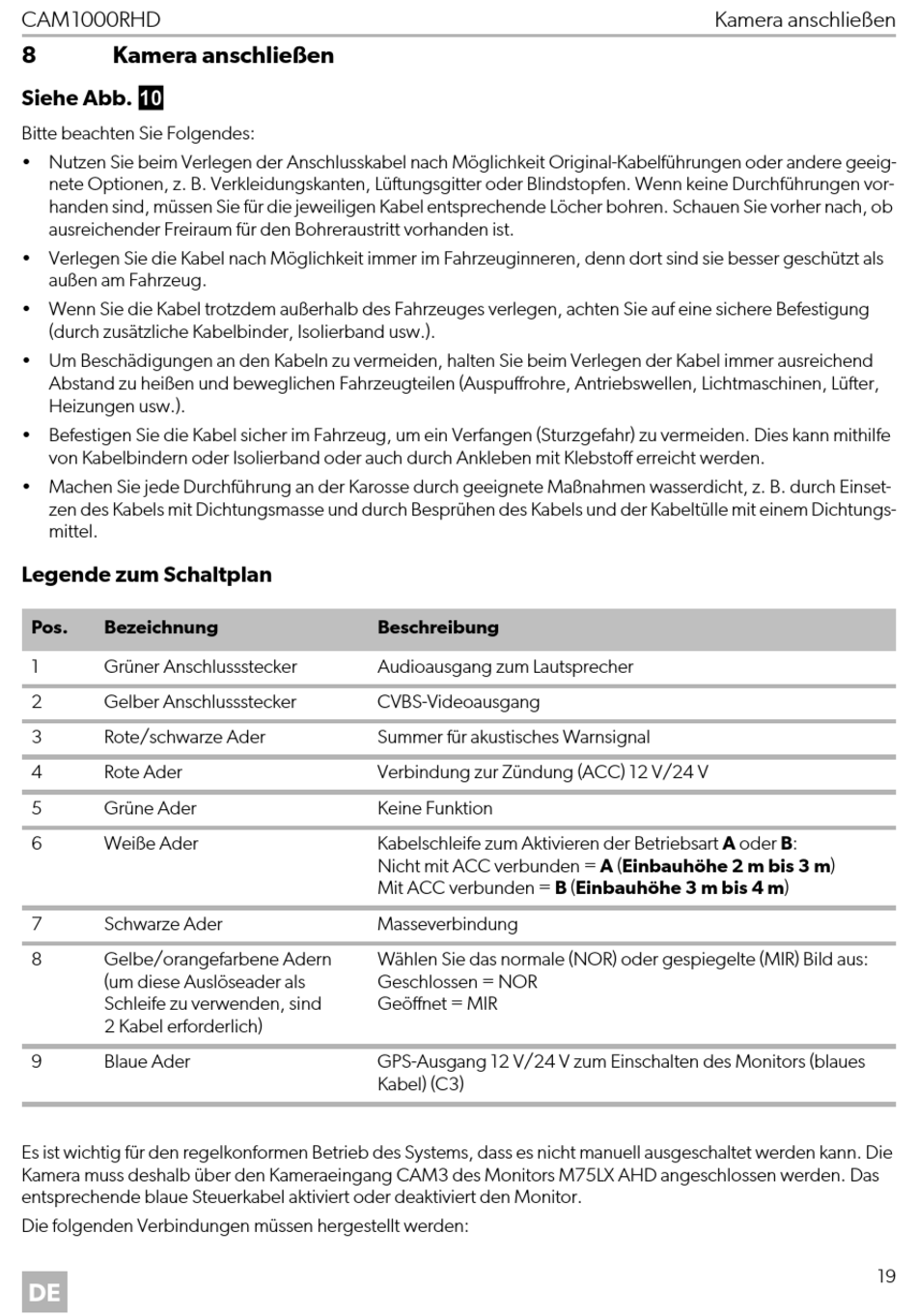

CAM1000RHD
8
Kamera anschließen
Siehe Abb. 0
Bitte beachten Sie Folgendes:
• Nutzen Sie beim Verlegen der Anschlusskabel nach Möglichkeit Original-Kabelführungen oder andere geeig-
nete Optionen, z. B. Verkleidungskanten, Lüftungsgitter oder Blindstopfen. Wenn keine Durchführungen vor-
handen sind, müssen Sie für die jeweiligen Kabel entsprechende Löcher bohren. Schauen Sie vorher nach, ob
ausreichender Freiraum für den Bohreraustritt vorhanden ist.
• Verlegen Sie die Kabel nach Möglichkeit immer im Fahrzeuginneren, denn dort sind sie besser geschützt als
außen am Fahrzeug.
• Wenn Sie die Kabel trotzdem außerhalb des Fahrzeuges verlegen, achten Sie auf eine sichere Befestigung
(durch zusätzliche Kabelbinder, Isolierband usw.).
• Um Beschädigungen an den Kabeln zu vermeiden, halten Sie beim Verlegen der Kabel immer ausreichend
Abstand zu heißen und beweglichen Fahrzeugteilen (Auspuffrohre, Antriebswellen, Lichtmaschinen, Lüfter,
Heizungen usw.).
• Befestigen Sie die Kabel sicher im Fahrzeug, um ein Verfangen (Sturzgefahr) zu vermeiden. Dies kann mithilfe
von Kabelbindern oder Isolierband oder auch durch Ankleben mit Klebstoff erreicht werden.
• Machen Sie jede Durchführung an der Karosse durch geeignete Maßnahmen wasserdicht, z. B. durch Einset-
zen des Kabels mit Dichtungsmasse und durch Besprühen des Kabels und der Kabeltülle mit einem Dichtungs-
mittel.
Legende zum Schaltplan
Pos.
Bezeichnung
1
Grüner Anschlussstecker
2
Gelber Anschlussstecker
3
Rote/schwarze Ader
4
Rote Ader
5
Grüne Ader
6
Weiße Ader
7
Schwarze Ader
8
Gelbe/orangefarbene Adern
(um diese Auslöseader als
Schleife zu verwenden, sind
2 Kabel erforderlich)
9
Blaue Ader
Es ist wichtig für den regelkonformen Betrieb des Systems, dass es nicht manuell ausgeschaltet werden kann. Die
Kamera muss deshalb über den Kameraeingang CAM3 des Monitors M75LX AHD angeschlossen werden. Das
entsprechende blaue Steuerkabel aktiviert oder deaktiviert den Monitor.
Die folgenden Verbindungen müssen hergestellt werden:
DE
Beschreibung
Audioausgang zum Lautsprecher
CVBS-Videoausgang
Summer für akustisches Warnsignal
Verbindung zur Zündung (ACC) 12 V/24 V
Keine Funktion
Kabelschleife zum Aktivieren der Betriebsart A oder B:
Nicht mit ACC verbunden = A (Einbauhöhe 2 m bis 3 m)
Mit ACC verbunden = B (Einbauhöhe 3 m bis 4 m)
Masseverbindung
Wählen Sie das normale (NOR) oder gespiegelte (MIR) Bild aus:
Geschlossen = NOR
Geöffnet = MIR
GPS-Ausgang 12 V/24 V zum Einschalten des Monitors (blaues
Kabel) (C3)
Kamera anschließen
19
