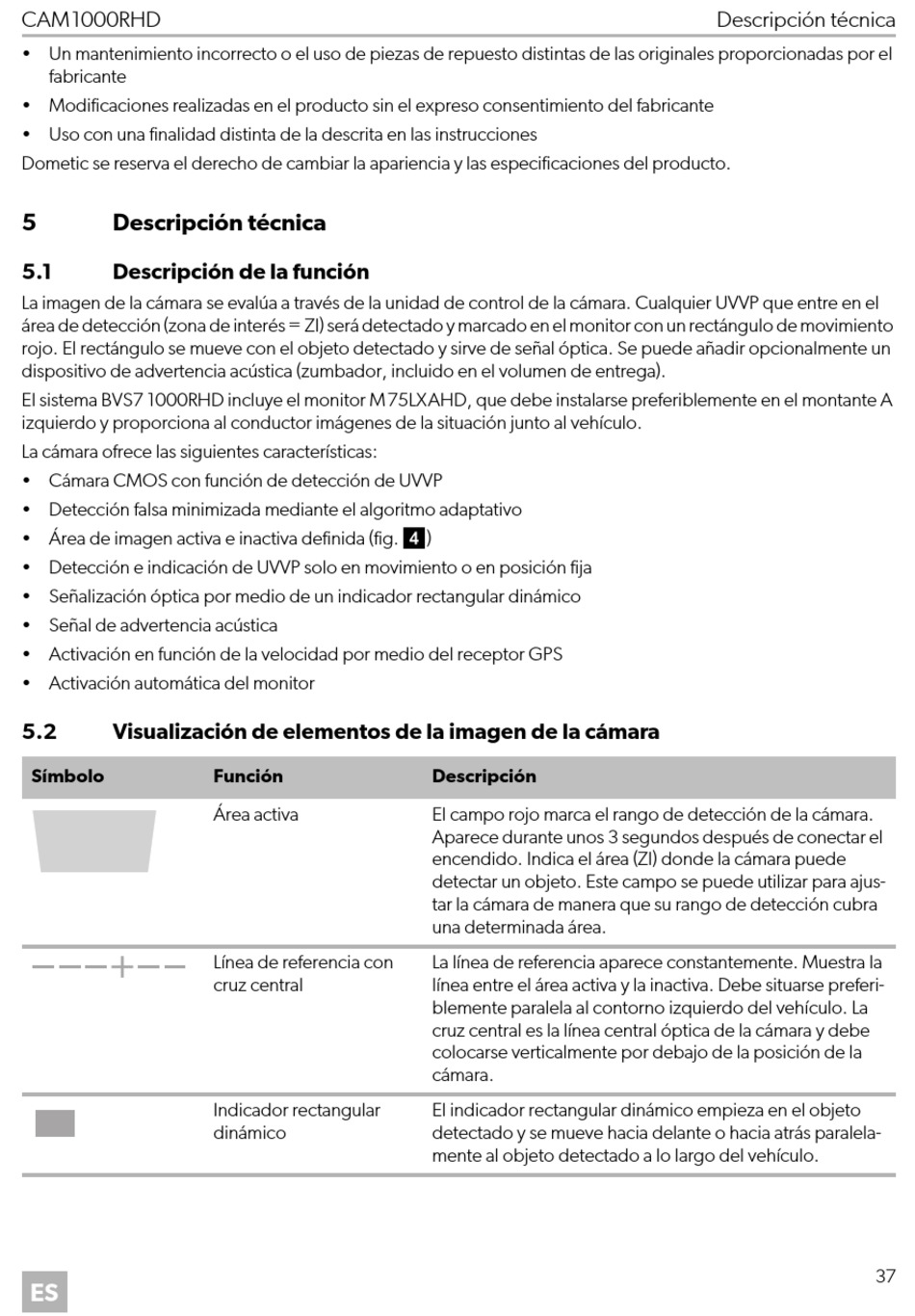

CAM1000RHD
• Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las originales proporcionadas por el
fabricante
• Modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• Uso con una finalidad distinta de la descrita en las instrucciones
Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto.
5 Descripción técnica
5.1 Descripción de la función
La imagen de la cámara se evalúa a través de la unidad de control de la cámara. Cualquier UVVP que entre en el
área de detección (zona de interés = ZI) será detectado y marcado en el monitor con un rectángulo de movimiento
rojo. El rectángulo se mueve con el objeto detectado y sirve de señal óptica. Se puede añadir opcionalmente un
dispositivo de advertencia acústica (zumbador, incluido en el volumen de entrega).
El sistema BVS7 1000RHD incluye el monitor M75LXAHD, que debe instalarse preferiblemente en el montante A
izquierdo y proporciona al conductor imágenes de la situación junto al vehículo.
La cámara ofrece las siguientes características:
• Cámara CMOS con función de detección de UVVP
• Detección falsa minimizada mediante el algoritmo adaptativo
• Área de imagen activa e inactiva definida (fig. 4)
• Detección e indicación de UVVP solo en movimiento o en posición fija
• Señalización óptica por medio de un indicador rectangular dinámico
• Señal de advertencia acústica
• Activación en función de la velocidad por medio del receptor GPS
• Activación automática del monitor
5.2 Visualización de elementos de la imagen de la cámara
Símbolo
ES
Función
Área activa
Línea de referencia con
cruz central
Indicador rectangular
dinámico
Descripción
El campo rojo marca el rango de detección de la cámara.
Aparece durante unos 3 segundos después de conectar el
encendido. Indica el área (ZI) donde la cámara puede
detectar un objeto. Este campo se puede utilizar para ajus-
tar la cámara de manera que su rango de detección cubra
una determinada área.
La línea de referencia aparece constantemente. Muestra la
línea entre el área activa y la inactiva. Debe situarse preferi-
blemente paralela al contorno izquierdo del vehículo. La
cruz central es la línea central óptica de la cámara y debe
colocarse verticalmente por debajo de la posición de la
cámara.
El indicador rectangular dinámico empieza en el objeto
detectado y se mueve hacia delante o hacia atrás paralela-
mente al objeto detectado a lo largo del vehículo.
