CAM1000RHD

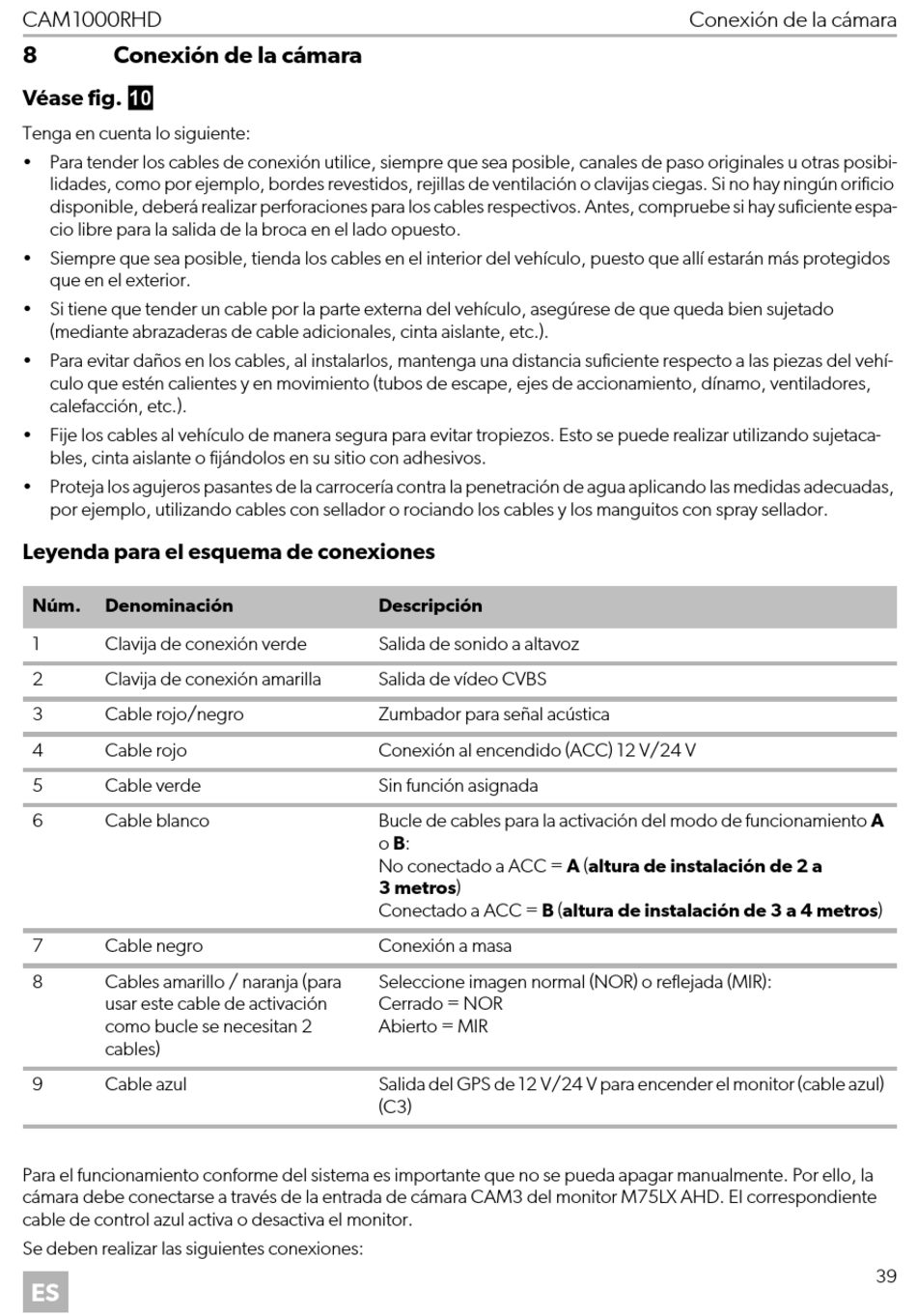

8 Conexión de la cámara
Véase fig. 0
Tenga en cuenta lo siguiente:
• Para tender los cables de conexión utilice, siempre que sea posible, canales de paso originales u otras posibi-
lidades, como por ejemplo, bordes revestidos, rejillas de ventilación o clavijas ciegas. Si no hay ningún orificio
disponible, deberá realizar perforaciones para los cables respectivos. Antes, compruebe si hay suficiente espa-
cio libre para la salida de la broca en el lado opuesto.
• Siempre que sea posible, tienda los cables en el interior del vehículo, puesto que allí estarán más protegidos
que en el exterior.
• Si tiene que tender un cable por la parte externa del vehículo, asegúrese de que queda bien sujetado
(mediante abrazaderas de cable adicionales, cinta aislante, etc.).
• Para evitar daños en los cables, al instalarlos, mantenga una distancia suficiente respecto a las piezas del vehí-
culo que estén calientes y en movimiento (tubos de escape, ejes de accionamiento, dínamo, ventiladores,
calefacción, etc.).
• Fije los cables al vehículo de manera segura para evitar tropiezos. Esto se puede realizar utilizando sujetaca-
bles, cinta aislante o fijándolos en su sitio con adhesivos.
• Proteja los agujeros pasantes de la carrocería contra la penetración de agua aplicando las medidas adecuadas,
por ejemplo, utilizando cables con sellador o rociando los cables y los manguitos con spray sellador.
Leyenda para el esquema de conexiones
Núm. Denominación
1 Clavija de conexión verde
2 Clavija de conexión amarilla
3 Cable rojo/negro
4 Cable rojo
5 Cable verde
6 Cable blanco
7 Cable negro
8 Cables amarillo / naranja (para
usar este cable de activación
como bucle se necesitan 2
cables)
9 Cable azul
Para el funcionamiento conforme del sistema es importante que no se pueda apagar manualmente. Por ello, la
cámara debe conectarse a través de la entrada de cámara CAM3 del monitor M75LX AHD. El correspondiente
cable de control azul activa o desactiva el monitor.
Se deben realizar las siguientes conexiones:
ES
Descripción
Salida de sonido a altavoz
Salida de vídeo CVBS
Zumbador para señal acústica
Conexión al encendido (ACC) 12 V/24 V
Sin función asignada
Bucle de cables para la activación del modo de funcionamiento A
o B:
No conectado a ACC = A (altura de instalación de 2 a
3 metros)
Conectado a ACC = B (altura de instalación de 3 a 4 metros)
Conexión a masa
Seleccione imagen normal (NOR) o reflejada (MIR):
Cerrado = NOR
Abierto = MIR
Salida del GPS de 12 V/24 V para encender el monitor (cable azul)
(C3)
Conexión de la cámara
