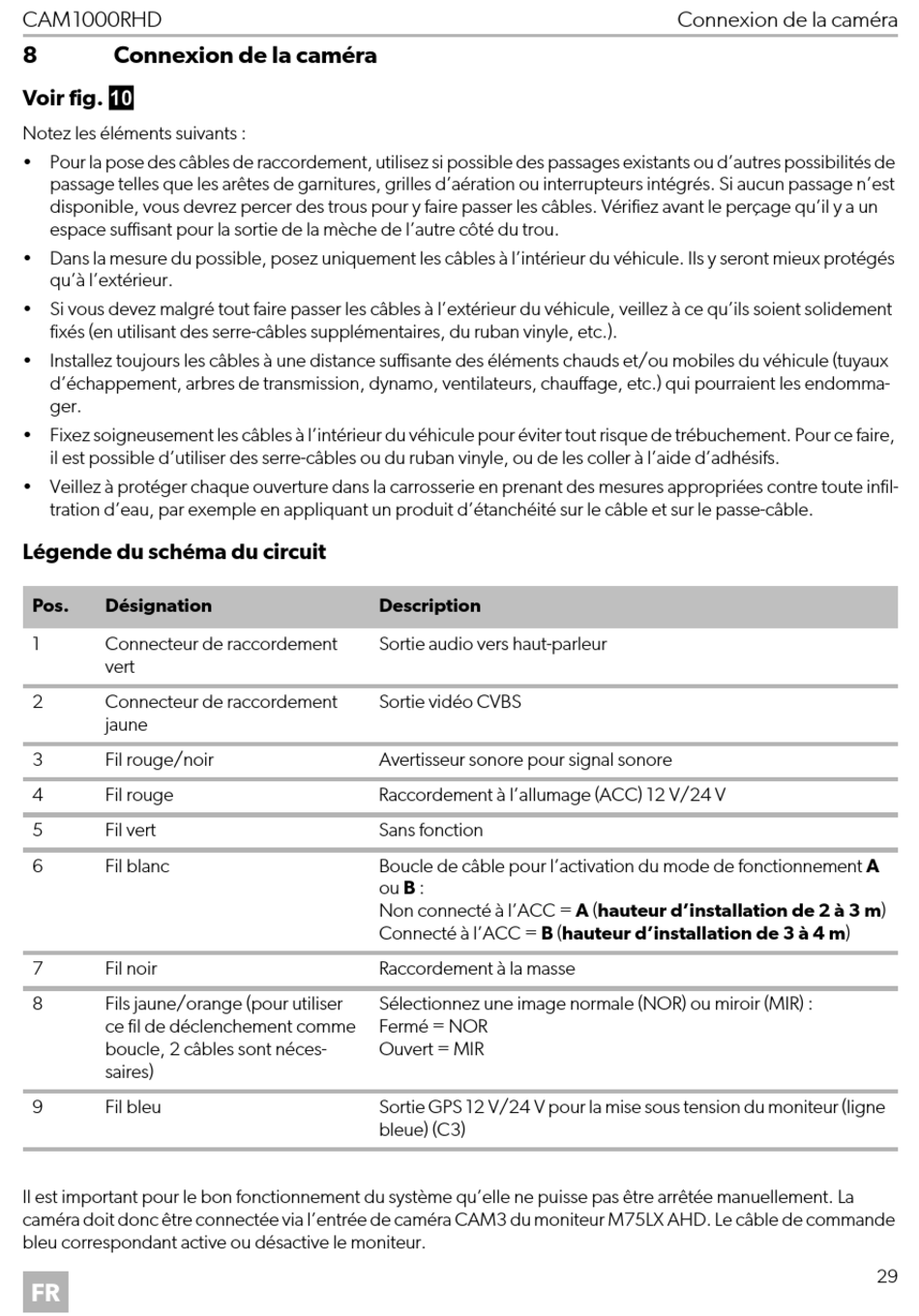

CAM1000RHD
8 Connexion de la caméra
Voir fig. 0
Notez les éléments suivants :
• Pour la pose des câbles de raccordement, utilisez si possible des passages existants ou d'autres possibilités de
passage telles que les arêtes de garnitures, grilles d'aération ou interrupteurs intégrés. Si aucun passage n'est
disponible, vous devrez percer des trous pour y faire passer les câbles. Vérifiez avant le perçage qu'il y a un
espace suffisant pour la sortie de la mèche de l'autre côté du trou.
• Dans la mesure du possible, posez uniquement les câbles à l'intérieur du véhicule. Ils y seront mieux protégés
qu'à l'extérieur.
• Si vous devez malgré tout faire passer les câbles à l'extérieur du véhicule, veillez à ce qu'ils soient solidement
fixés (en utilisant des serre-câbles supplémentaires, du ruban vinyle, etc.).
• Installez toujours les câbles à une distance suffisante des éléments chauds et/ou mobiles du véhicule (tuyaux
d'échappement, arbres de transmission, dynamo, ventilateurs, chauffage, etc.) qui pourraient les endomma-
ger.
• Fixez soigneusement les câbles à l'intérieur du véhicule pour éviter tout risque de trébuchement. Pour ce faire,
il est possible d'utiliser des serre-câbles ou du ruban vinyle, ou de les coller à l'aide d'adhésifs.
• Veillez à protéger chaque ouverture dans la carrosserie en prenant des mesures appropriées contre toute infil-
tration d'eau, par exemple en appliquant un produit d'étanchéité sur le câble et sur le passe-câble.
Légende du schéma du circuit
Pos. Désignation
1 Connecteur de raccordement
vert
2 Connecteur de raccordement
jaune
3 Fil rouge/noir
4 Fil rouge
5 Fil vert
6 Fil blanc
7 Fil noir
8 Fils jaune/orange (pour utiliser
ce fil de déclenchement comme
boucle, 2 câbles sont néces-
saires)
9 Fil bleu
Il est important pour le bon fonctionnement du système qu'elle ne puisse pas être arrêtée manuellement. La
caméra doit donc être connectée via l'entrée de caméra CAM3 du moniteur M75LX AHD. Le câble de commande
bleu correspondant active ou désactive le moniteur.
FR
Description
Sortie audio vers haut-parleur
Sortie vidéo CVBS
Avertisseur sonore pour signal sonore
Raccordement à l'allumage (ACC) 12 V/24 V
Sans fonction
Boucle de câble pour l'activation du mode de fonctionnement A
ou B :
Non connecté à l'ACC = A (hauteur d'installation de 2 à 3 m)
Connecté à l'ACC = B (hauteur d'installation de 3 à 4 m)
Raccordement à la masse
Sélectionnez une image normale (NOR) ou miroir (MIR) :
Fermé = NOR
Ouvert = MIR
Sortie GPS 12 V/24 V pour la mise sous tension du moniteur (ligne
bleue) (C3)
Connexion de la caméra
