CAM1000RHD
5

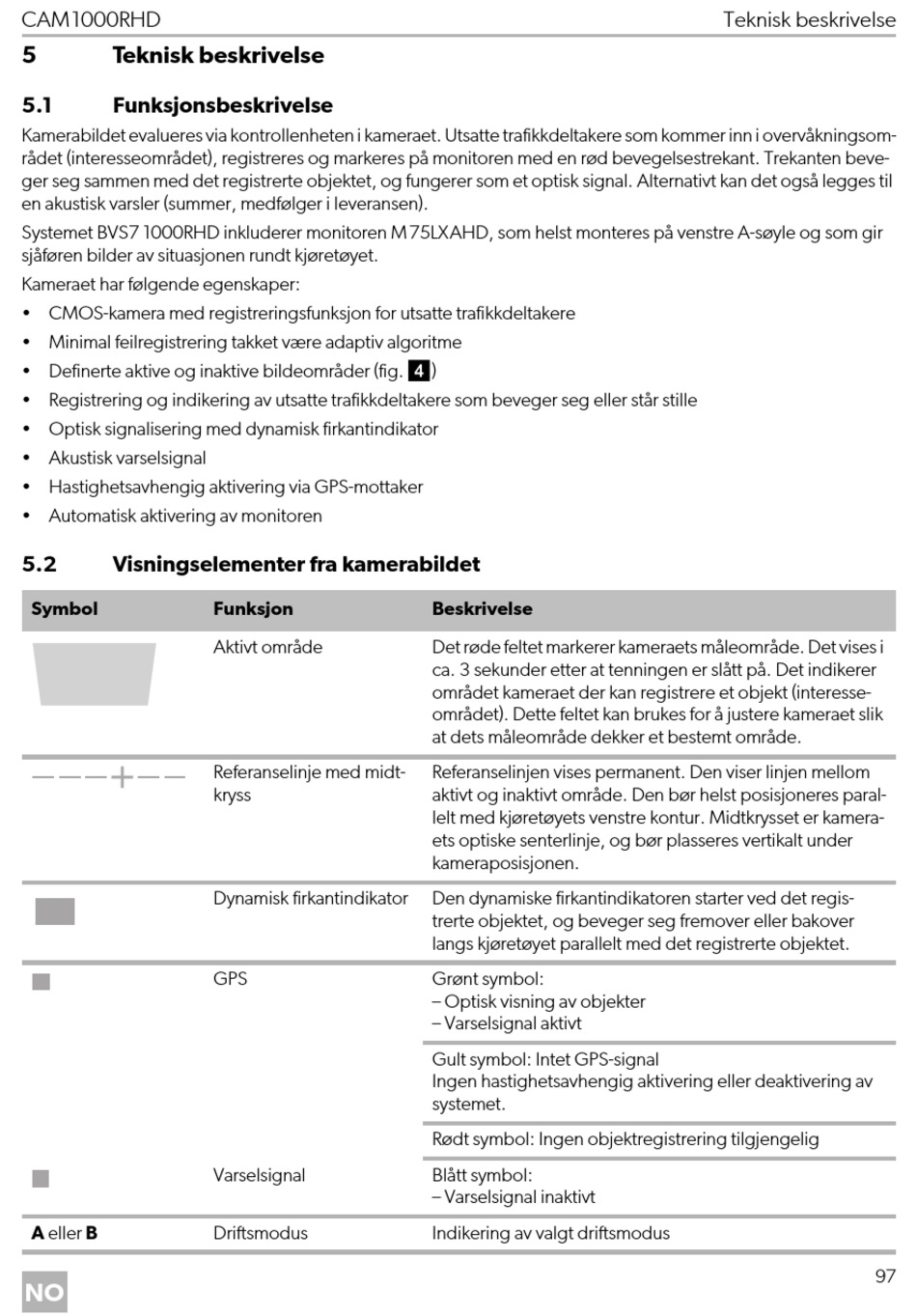

Teknisk beskrivelse

5.1 Funksjonsbeskrivelse
Kamerabildet evalueres via kontrollenheten i kameraet. Utsatte trafikkdeltakere som kommer inn i overvåkningsom-
rådet (interesseområdet), registreres og markeres på monitoren med en rød bevegelsestrekant. Trekanten beve-
ger seg sammen med det registrerte objektet, og fungerer som et optisk signal. Alternativt kan det også legges til
en akustisk varsler (summer, medfølger i leveransen).
Systemet BVS7 1000RHD inkluderer monitoren M75LXAHD, som helst monteres på venstre A-søyle og som gir
sjåføren bilder av situasjonen rundt kjøretøyet.
Kameraet har følgende egenskaper:
• CMOS-kamera med registreringsfunksjon for utsatte trafikkdeltakere
• Minimal feilregistrering takket være adaptiv algoritme
• Definerte aktive og inaktive bildeområder (fig. 4)
• Registrering og indikering av utsatte trafikkdeltakere som beveger seg eller står stille
• Optisk signalisering med dynamisk firkantindikator
• Akustisk varselsignal
• Hastighetsavhengig aktivering via GPS-mottaker
• Automatisk aktivering av monitoren
5.2 Visningselementer fra kamerabildet
Symbol
A eller B
NO
Funksjon
Aktivt område
Referanselinje med midt-
kryss
Dynamisk firkantindikator
GPS
Varselsignal
Driftsmodus
Beskrivelse
Det røde feltet markerer kameraets måleområde. Det vises i
ca. 3 sekunder etter at tenningen er slått på. Det indikerer
området kameraet der kan registrere et objekt (interesse-
området). Dette feltet kan brukes for å justere kameraet slik
at dets måleområde dekker et bestemt område.
Referanselinjen vises permanent. Den viser linjen mellom
aktivt og inaktivt område. Den bør helst posisjoneres paral-
lelt med kjøretøyets venstre kontur. Midtkrysset er kamera-
ets optiske senterlinje, og bør plasseres vertikalt under
kameraposisjonen.
Den dynamiske firkantindikatoren starter ved det regis-
trerte objektet, og beveger seg fremover eller bakover
langs kjøretøyet parallelt med det registrerte objektet.
Grønt symbol:
– Optisk visning av objekter
– Varselsignal aktivt
Gult symbol: Intet GPS-signal
Ingen hastighetsavhengig aktivering eller deaktivering av
systemet.
Rødt symbol: Ingen objektregistrering tilgjengelig
Blått symbol:
– Varselsignal inaktivt
Indikering av valgt driftsmodus
Teknisk beskrivelse
