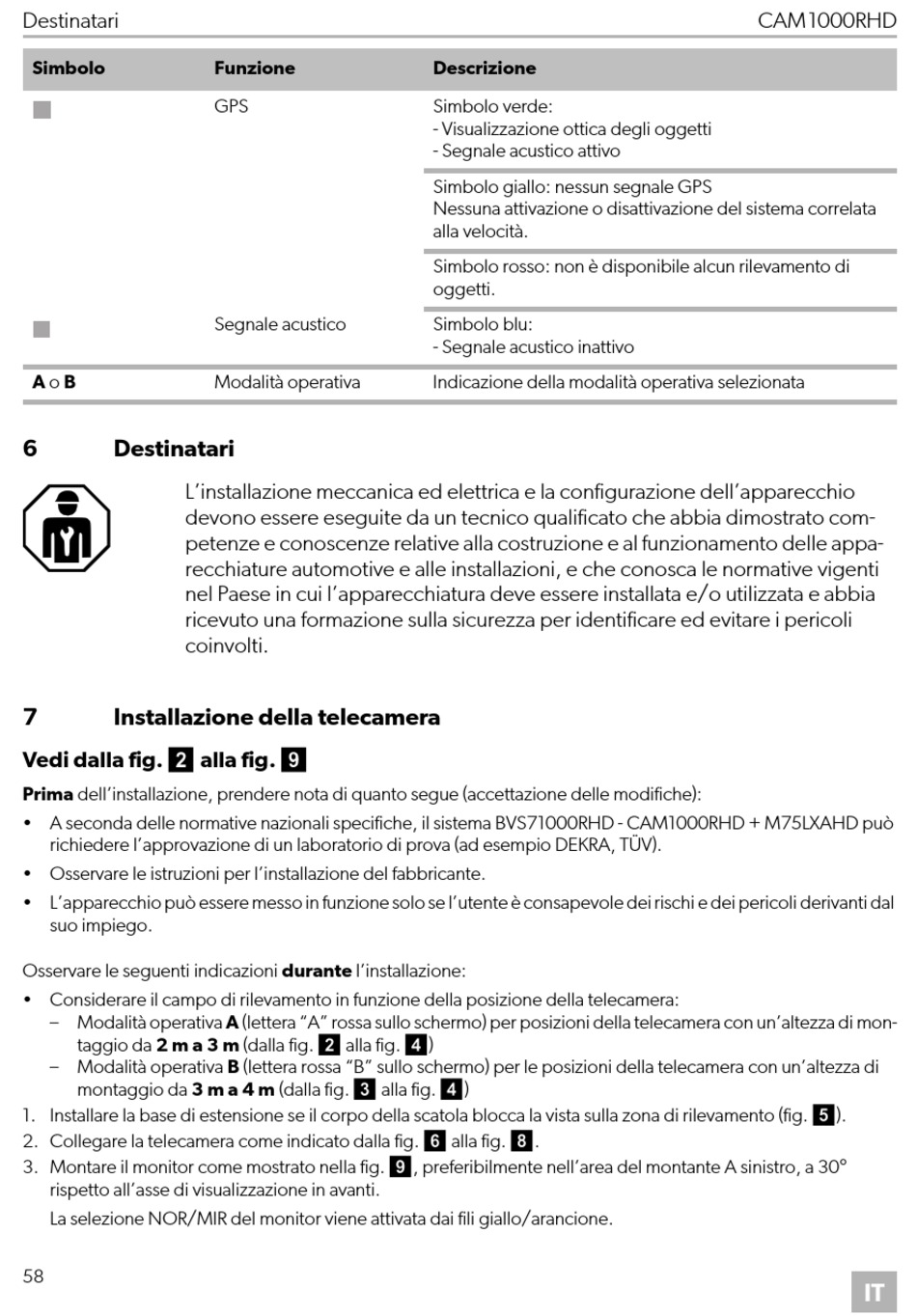

Destinatari

Simbolo
A o B
6 Destinatari
L'installazione meccanica ed elettrica e la configurazione dell'apparecchio
devono essere eseguite da un tecnico qualificato che abbia dimostrato com-
petenze e conoscenze relative alla costruzione e al funzionamento delle appa-
recchiature automotive e alle installazioni, e che conosca le normative vigenti
nel Paese in cui l'apparecchiatura deve essere installata e/o utilizzata e abbia
ricevuto una formazione sulla sicurezza per identificare ed evitare i pericoli
coinvolti.
7

Installazione della telecamera

Vedi dalla fig. 2 alla fig. 9
Prima dell'installazione, prendere nota di quanto segue (accettazione delle modifiche):
• A seconda delle normative nazionali specifiche, il sistema BVS71000RHD - CAM1000RHD + M75LXAHD può
richiedere l'approvazione di un laboratorio di prova (ad esempio DEKRA, TÜV).
• Osservare le istruzioni per l'installazione del fabbricante.
• L'apparecchio può essere messo in funzione solo se l'utente è consapevole dei rischi e dei pericoli derivanti dal
suo impiego.
Osservare le seguenti indicazioni durante l'installazione:
• Considerare il campo di rilevamento in funzione della posizione della telecamera:
– Modalità operativa A (lettera "A" rossa sullo schermo) per posizioni della telecamera con un'altezza di mon-
taggio da 2 m a 3 m (dalla fig. 2 alla fig. 4)
– Modalità operativa B (lettera rossa "B" sullo schermo) per le posizioni della telecamera con un'altezza di
montaggio da 3 m a 4 m (dalla fig. 3 alla fig. 4)
1. Installare la base di estensione se il corpo della scatola blocca la vista sulla zona di rilevamento (fig. 5).
2. Collegare la telecamera come indicato dalla fig. 6 alla fig. 8.
3. Montare il monitor come mostrato nella fig. 9, preferibilmente nell'area del montante A sinistro, a 30°
rispetto all'asse di visualizzazione in avanti.
La selezione NOR/MIR del monitor viene attivata dai fili giallo/arancione.
58
Funzione
GPS
Segnale acustico
Modalità operativa
Descrizione
Simbolo verde:
- Visualizzazione ottica degli oggetti
- Segnale acustico attivo
Simbolo giallo: nessun segnale GPS
Nessuna attivazione o disattivazione del sistema correlata
alla velocità.
Simbolo rosso: non è disponibile alcun rilevamento di
oggetti.
Simbolo blu:
- Segnale acustico inattivo
Indicazione della modalità operativa selezionata
CAM1000RHD
IT
