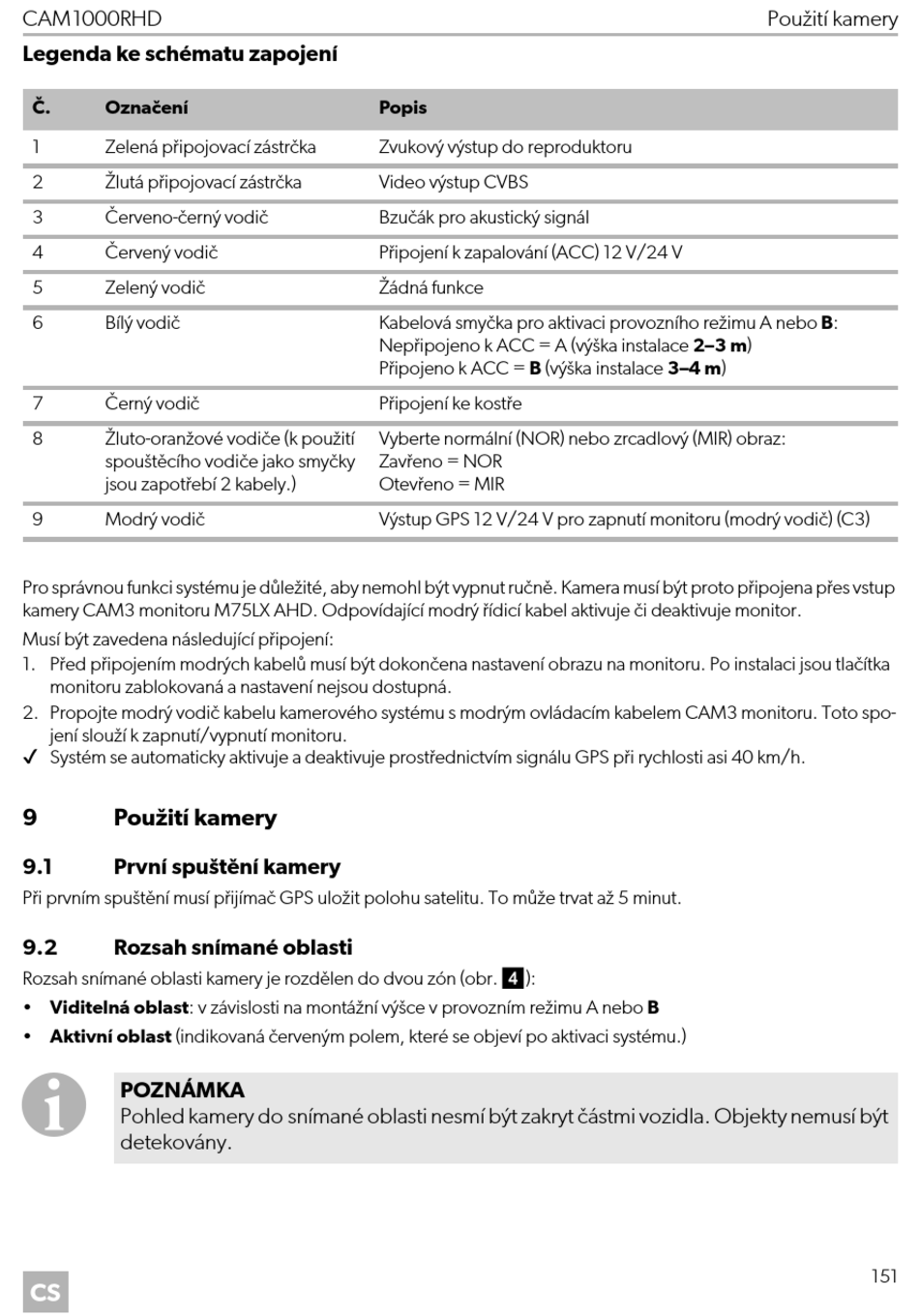

CAM1000RHD
Legenda ke schématu zapojení
Č.
Označení
1
Zelená připojovací zástrčka
2
Žlutá připojovací zástrčka
3
Červeno-černý vodič
4
Červený vodič
5
Zelený vodič
6
Bílý vodič
7
Černý vodič
8
Žluto-oranžové vodiče (k použití
spouštěcího vodiče jako smyčky
jsou zapotřebí 2 kabely.)
9
Modrý vodič
Pro správnou funkci systému je důležité, aby nemohl být vypnut ručně. Kamera musí být proto připojena přes vstup
kamery CAM3 monitoru M75LX AHD. Odpovídající modrý řídicí kabel aktivuje či deaktivuje monitor.
Musí být zavedena následující připojení:
1. Před připojením modrých kabelů musí být dokončena nastavení obrazu na monitoru. Po instalaci jsou tlačítka
monitoru zablokovaná a nastavení nejsou dostupná.
2. Propojte modrý vodič kabelu kamerového systému s modrým ovládacím kabelem CAM3 monitoru. Toto spo-
jení slouží k zapnutí/vypnutí monitoru.
✔ Systém se automaticky aktivuje a deaktivuje prostřednictvím signálu GPS při rychlosti asi 40 km/h.
9
Použití kamery
9.1
První spuštění kamery
Při prvním spuštění musí přijímač GPS uložit polohu satelitu. To může trvat až 5 minut.
9.2
Rozsah snímané oblasti
Rozsah snímané oblasti kamery je rozdělen do dvou zón (obr. 4):
• Viditelná oblast: v závislosti na montážní výšce v provozním režimu A nebo B
• Aktivní oblast (indikovaná červeným polem, které se objeví po aktivaci systému.)
I
POZNÁMKA
Pohled kamery do snímané oblasti nesmí být zakryt částmi vozidla. Objekty nemusí být
detekovány.
CS
Popis
Zvukový výstup do reproduktoru
Video výstup CVBS
Bzučák pro akustický signál
Připojení k zapalování (ACC) 12 V/24 V
Žádná funkce
Kabelová smyčka pro aktivaci provozního režimu A nebo B:
Nepřipojeno k ACC = A (výška instalace 2–3 m)
Připojeno k ACC = B (výška instalace 3–4 m)
Připojení ke kostře
Vyberte normální (NOR) nebo zrcadlový (MIR) obraz:
Zavřeno = NOR
Otevřeno = MIR
Výstup GPS 12 V/24 V pro zapnutí monitoru (modrý vodič) (C3)
Použití kamery
151
