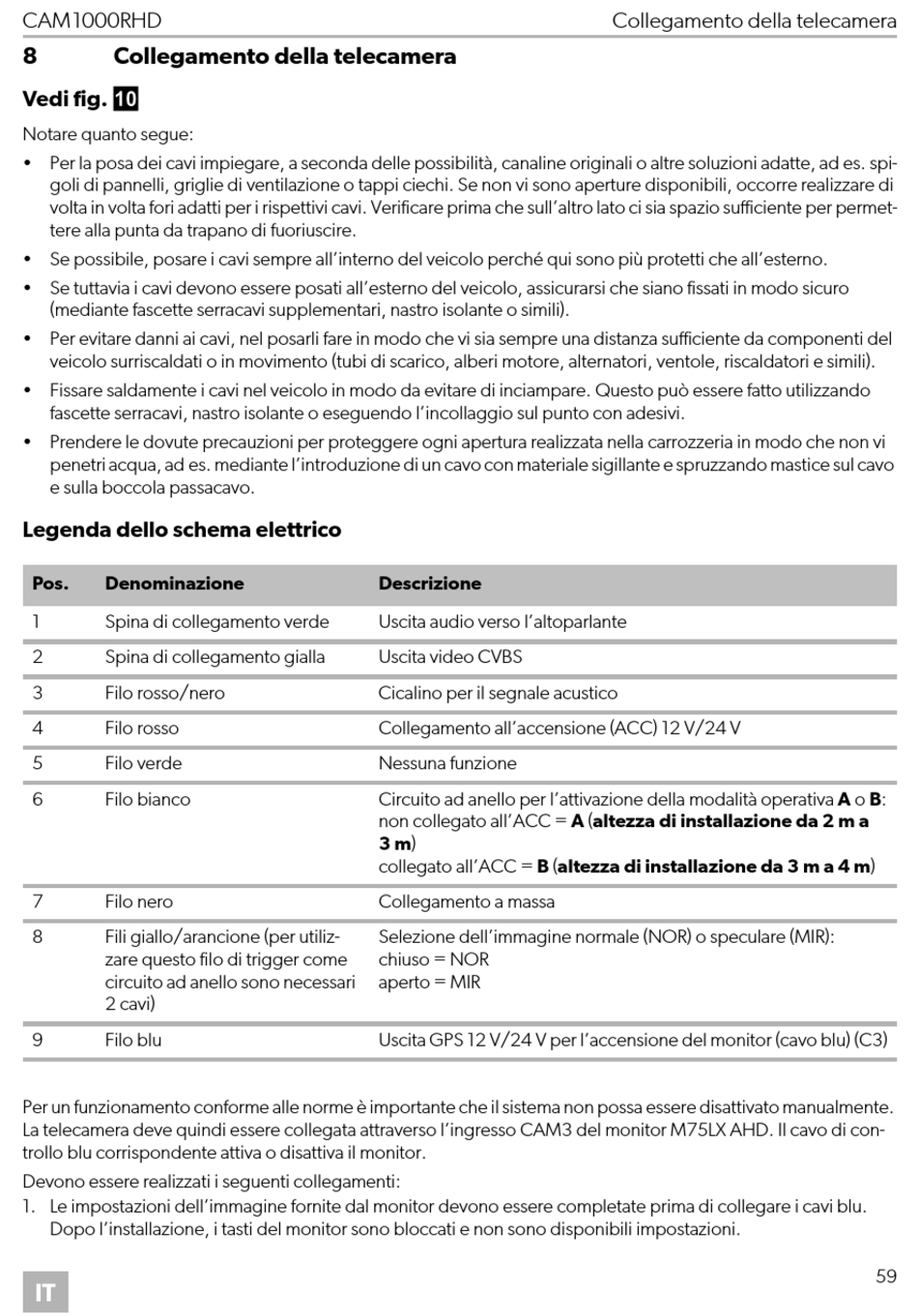

CAM1000RHD
8

Collegamento della telecamera

Vedi fig. 0
Notare quanto segue:
• Per la posa dei cavi impiegare, a seconda delle possibilità, canaline originali o altre soluzioni adatte, ad es. spi-
goli di pannelli, griglie di ventilazione o tappi ciechi. Se non vi sono aperture disponibili, occorre realizzare di
volta in volta fori adatti per i rispettivi cavi. Verificare prima che sull'altro lato ci sia spazio sufficiente per permet-
tere alla punta da trapano di fuoriuscire.
• Se possibile, posare i cavi sempre all'interno del veicolo perché qui sono più protetti che all'esterno.
• Se tuttavia i cavi devono essere posati all'esterno del veicolo, assicurarsi che siano fissati in modo sicuro
(mediante fascette serracavi supplementari, nastro isolante o simili).
• Per evitare danni ai cavi, nel posarli fare in modo che vi sia sempre una distanza sufficiente da componenti del
veicolo surriscaldati o in movimento (tubi di scarico, alberi motore, alternatori, ventole, riscaldatori e simili).
• Fissare saldamente i cavi nel veicolo in modo da evitare di inciampare. Questo può essere fatto utilizzando
fascette serracavi, nastro isolante o eseguendo l'incollaggio sul punto con adesivi.
• Prendere le dovute precauzioni per proteggere ogni apertura realizzata nella carrozzeria in modo che non vi
penetri acqua, ad es. mediante l'introduzione di un cavo con materiale sigillante e spruzzando mastice sul cavo
e sulla boccola passacavo.
Legenda dello schema elettrico
Pos. Denominazione
1 Spina di collegamento verde
2 Spina di collegamento gialla
3 Filo rosso/nero
4 Filo rosso
5 Filo verde
6 Filo bianco
7 Filo nero
8 Fili giallo/arancione (per utiliz-
zare questo filo di trigger come
circuito ad anello sono necessari
2 cavi)
9 Filo blu
Per un funzionamento conforme alle norme è importante che il sistema non possa essere disattivato manualmente.
La telecamera deve quindi essere collegata attraverso l'ingresso CAM3 del monitor M75LX AHD. Il cavo di con-
trollo blu corrispondente attiva o disattiva il monitor.
Devono essere realizzati i seguenti collegamenti:
1. Le impostazioni dell'immagine fornite dal monitor devono essere completate prima di collegare i cavi blu.
Dopo l'installazione, i tasti del monitor sono bloccati e non sono disponibili impostazioni.
IT
Descrizione
Uscita audio verso l'altoparlante
Uscita video CVBS
Cicalino per il segnale acustico
Collegamento all'accensione (ACC) 12 V/24 V
Nessuna funzione
Circuito ad anello per l'attivazione della modalità operativa A o B:
non collegato all'ACC = A (altezza di installazione da 2 m a
3 m)
collegato all'ACC = B (altezza di installazione da 3 m a 4 m)
Collegamento a massa
Selezione dell'immagine normale (NOR) o speculare (MIR):
chiuso = NOR
aperto = MIR
Uscita GPS 12 V/24 V per l'accensione del monitor (cavo blu) (C3)
Collegamento della telecamera
