CAM1000RHD
5

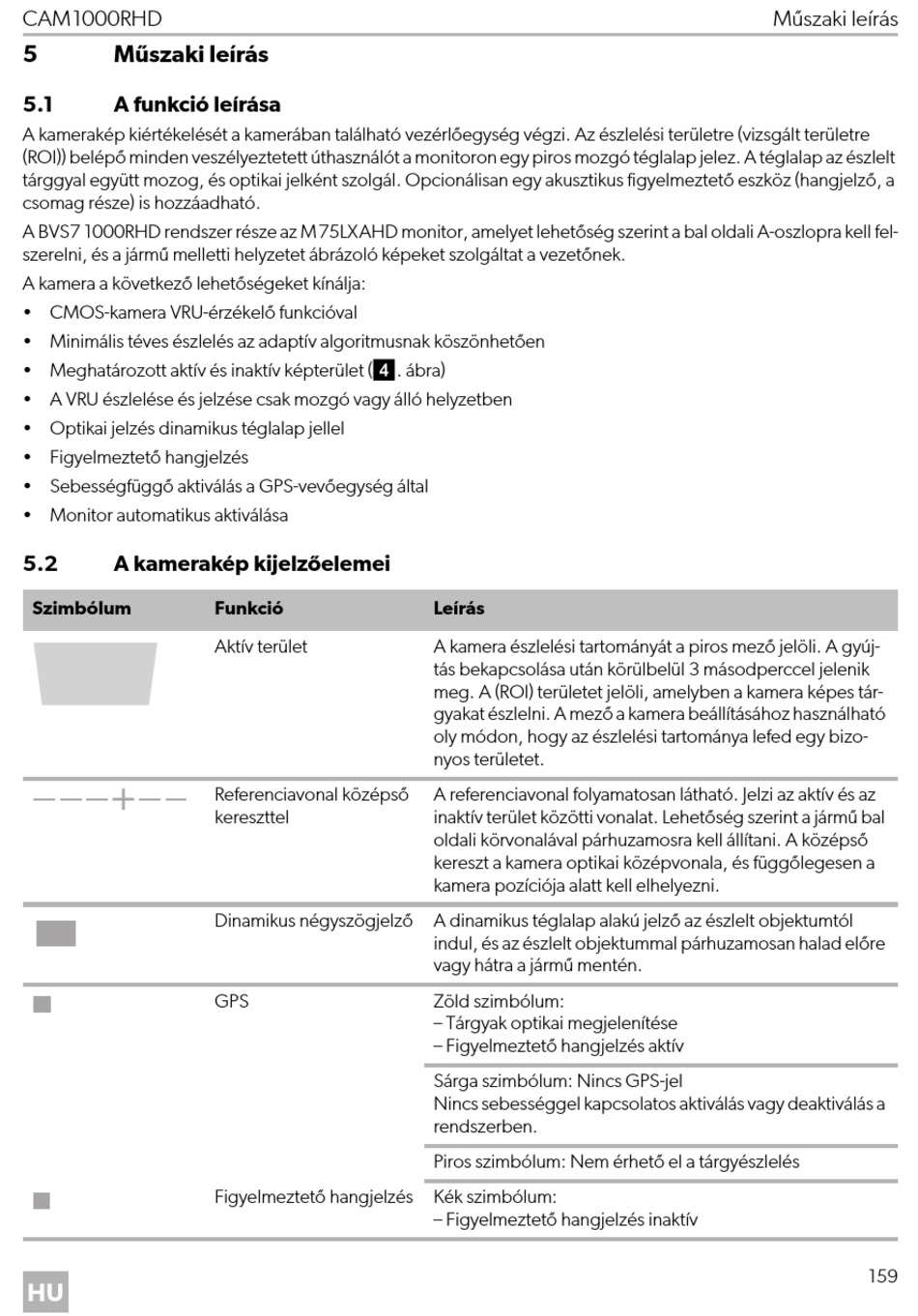

Műszaki leírás
5.1
A funkció leírása
A kamerakép kiértékelését a kamerában található vezérlőegység végzi. Az észlelési területre (vizsgált területre
(ROI)) belépő minden veszélyeztetett úthasználót a monitoron egy piros mozgó téglalap jelez. A téglalap az észlelt
tárggyal együtt mozog, és optikai jelként szolgál. Opcionálisan egy akusztikus figyelmeztető eszköz (hangjelző, a
csomag része) is hozzáadható.
A BVS7 1000RHD rendszer része az M75LXAHD monitor, amelyet lehetőség szerint a bal oldali A-oszlopra kell fel-
szerelni, és a jármű melletti helyzetet ábrázoló képeket szolgáltat a vezetőnek.
A kamera a következő lehetőségeket kínálja:
• CMOS-kamera VRU-érzékelő funkcióval
• Minimális téves észlelés az adaptív algoritmusnak köszönhetően
• Meghatározott aktív és inaktív képterület (4. ábra)
• A VRU észlelése és jelzése csak mozgó vagy álló helyzetben
• Optikai jelzés dinamikus téglalap jellel
• Figyelmeztető hangjelzés
• Sebességfüggő aktiválás a GPS-vevőegység által
• Monitor automatikus aktiválása
5.2
A kamerakép kijelzőelemei
Szimbólum
HU
Funkció
Aktív terület
Referenciavonal középső
kereszttel
Dinamikus négyszögjelző
GPS
Figyelmeztető hangjelzés
Leírás
A kamera észlelési tartományát a piros mező jelöli. A gyúj-
tás bekapcsolása után körülbelül 3 másodperccel jelenik
meg. A (ROI) területet jelöli, amelyben a kamera képes tár-
gyakat észlelni. A mező a kamera beállításához használható
oly módon, hogy az észlelési tartománya lefed egy bizo-
nyos területet.
A referenciavonal folyamatosan látható. Jelzi az aktív és az
inaktív terület közötti vonalat. Lehetőség szerint a jármű bal
oldali körvonalával párhuzamosra kell állítani. A középső
kereszt a kamera optikai középvonala, és függőlegesen a
kamera pozíciója alatt kell elhelyezni.
A dinamikus téglalap alakú jelző az észlelt objektumtól
indul, és az észlelt objektummal párhuzamosan halad előre
vagy hátra a jármű mentén.
Zöld szimbólum:
– Tárgyak optikai megjelenítése
– Figyelmeztető hangjelzés aktív
Sárga szimbólum: Nincs GPS-jel
Nincs sebességgel kapcsolatos aktiválás vagy deaktiválás a
rendszerben.
Piros szimbólum: Nem érhető el a tárgyészlelés
Kék szimbólum:
– Figyelmeztető hangjelzés inaktív
Műszaki leírás
159
