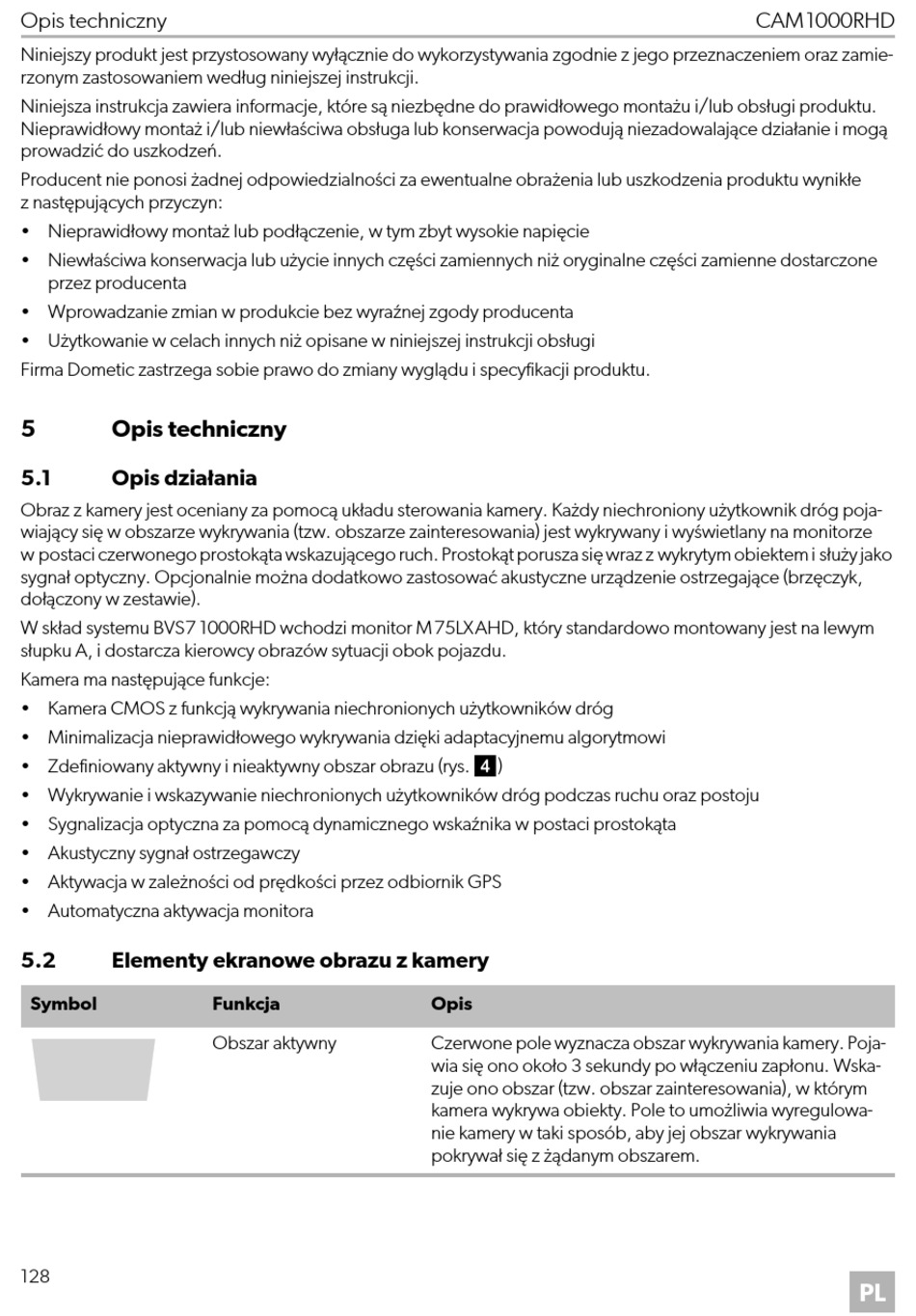

Opis techniczny

Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania zgodnie z jego przeznaczeniem oraz zamie-
rzonym zastosowaniem według niniejszej instrukcji.
Niniejsza instrukcja zawiera informacje, które są niezbędne do prawidłowego montażu i/lub obsługi produktu.
Nieprawidłowy montaż i/lub niewłaściwa obsługa lub konserwacja powodują niezadowalające działanie i mogą
prowadzić do uszkodzeń.
Producent nie ponosi żadnej odpowiedzialności za ewentualne obrażenia lub uszkodzenia produktu wynikłe
z następujących przyczyn:
• Nieprawidłowy montaż lub podłączenie, w tym zbyt wysokie napięcie
• Niewłaściwa konserwacja lub użycie innych części zamiennych niż oryginalne części zamienne dostarczone
przez producenta
• Wprowadzanie zmian w produkcie bez wyraźnej zgody producenta
• Użytkowanie w celach innych niż opisane w niniejszej instrukcji obsługi
Firma Dometic zastrzega sobie prawo do zmiany wyglądu i specyfikacji produktu.
5 Opis techniczny
5.1 Opis działania
Obraz z kamery jest oceniany za pomocą układu sterowania kamery. Każdy niechroniony użytkownik dróg poja-
wiający się w obszarze wykrywania (tzw. obszarze zainteresowania) jest wykrywany i wyświetlany na monitorze
w postaci czerwonego prostokąta wskazującego ruch. Prostokąt porusza się wraz z wykrytym obiektem i służy jako
sygnał optyczny. Opcjonalnie można dodatkowo zastosować akustyczne urządzenie ostrzegające (brzęczyk,
dołączony w zestawie).
W skład systemu BVS7 1000RHD wchodzi monitor M75LXAHD, który standardowo montowany jest na lewym
słupku A, i dostarcza kierowcy obrazów sytuacji obok pojazdu.
Kamera ma następujące funkcje:
• Kamera CMOS z funkcją wykrywania niechronionych użytkowników dróg
• Minimalizacja nieprawidłowego wykrywania dzięki adaptacyjnemu algorytmowi
• Zdefiniowany aktywny i nieaktywny obszar obrazu (rys. 4)
• Wykrywanie i wskazywanie niechronionych użytkowników dróg podczas ruchu oraz postoju
• Sygnalizacja optyczna za pomocą dynamicznego wskaźnika w postaci prostokąta
• Akustyczny sygnał ostrzegawczy
• Aktywacja w zależności od prędkości przez odbiornik GPS
• Automatyczna aktywacja monitora
5.2 Elementy ekranowe obrazu z kamery
Symbol
128
Funkcja
Obszar aktywny
Opis
Czerwone pole wyznacza obszar wykrywania kamery. Poja-
wia się ono około 3 sekundy po włączeniu zapłonu. Wska-
zuje ono obszar (tzw. obszar zainteresowania), w którym
kamera wykrywa obiekty. Pole to umożliwia wyregulowa-
nie kamery w taki sposób, aby jej obszar wykrywania
pokrywał się z żądanym obszarem.
