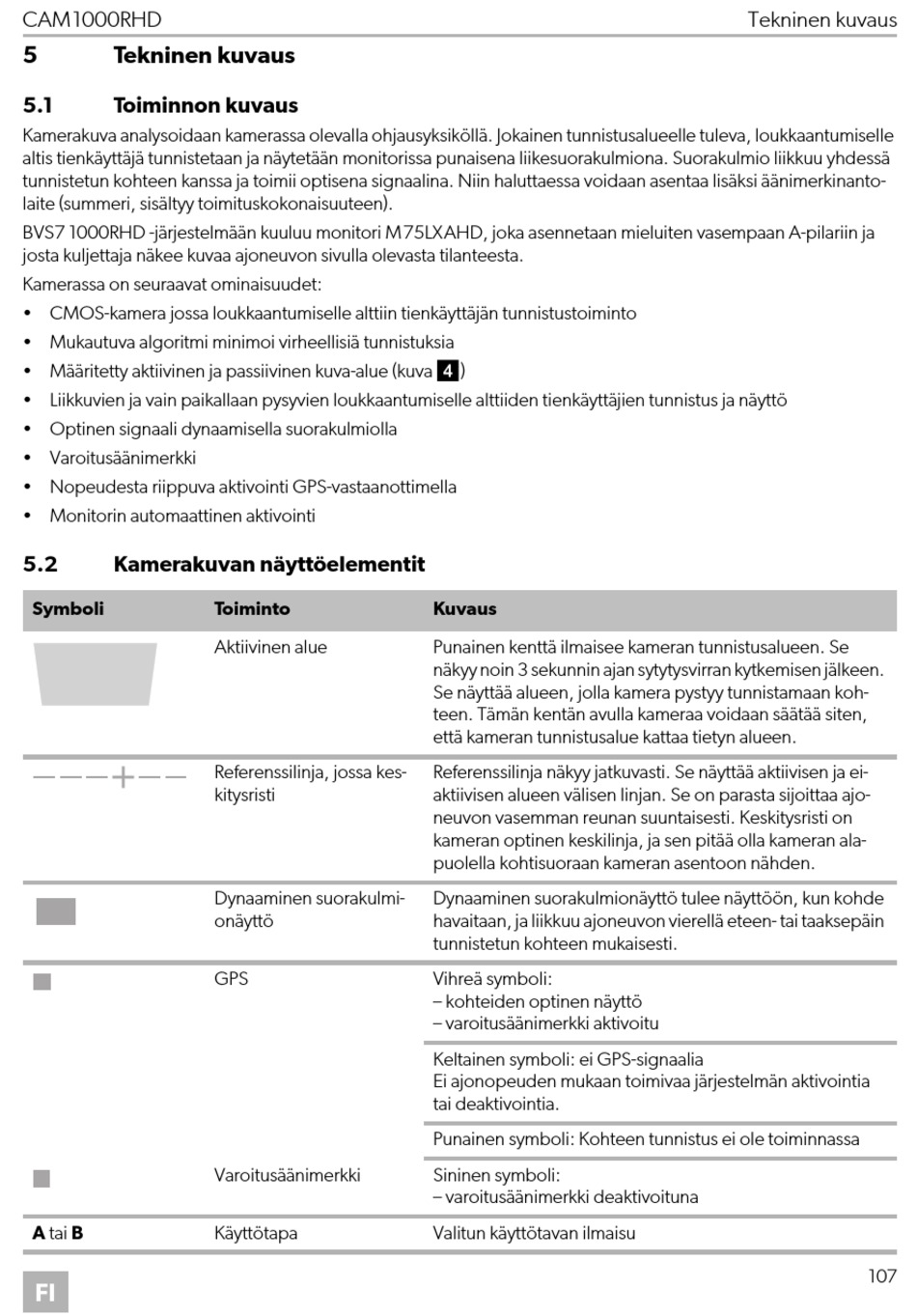

CAM1000RHD
5
Tekninen kuvaus
5.1
Toiminnon kuvaus
Kamerakuva analysoidaan kamerassa olevalla ohjausyksiköllä. Jokainen tunnistusalueelle tuleva, loukkaantumiselle
altis tienkäyttäjä tunnistetaan ja näytetään monitorissa punaisena liikesuorakulmiona. Suorakulmio liikkuu yhdessä
tunnistetun kohteen kanssa ja toimii optisena signaalina. Niin haluttaessa voidaan asentaa lisäksi äänimerkinanto-
laite (summeri, sisältyy toimituskokonaisuuteen).
BVS7 1000RHD -järjestelmään kuuluu monitori M75LXAHD, joka asennetaan mieluiten vasempaan A-pilariin ja
josta kuljettaja näkee kuvaa ajoneuvon sivulla olevasta tilanteesta.
Kamerassa on seuraavat ominaisuudet:
• CMOS-kamera jossa loukkaantumiselle alttiin tienkäyttäjän tunnistustoiminto
• Mukautuva algoritmi minimoi virheellisiä tunnistuksia
• Määritetty aktiivinen ja passiivinen kuva-alue (kuva 4)
• Liikkuvien ja vain paikallaan pysyvien loukkaantumiselle alttiiden tienkäyttäjien tunnistus ja näyttö
• Optinen signaali dynaamisella suorakulmiolla
• Varoitusäänimerkki
• Nopeudesta riippuva aktivointi GPS-vastaanottimella
• Monitorin automaattinen aktivointi
5.2
Kamerakuvan näyttöelementit
Symboli
A tai B
FI
Toiminto
Aktiivinen alue
Referenssilinja, jossa kes-
kitysristi
Dynaaminen suorakulmi-
onäyttö
GPS
Varoitusäänimerkki
Käyttötapa
Kuvaus
Punainen kenttä ilmaisee kameran tunnistusalueen. Se
näkyy noin 3 sekunnin ajan sytytysvirran kytkemisen jälkeen.
Se näyttää alueen, jolla kamera pystyy tunnistamaan koh-
teen. Tämän kentän avulla kameraa voidaan säätää siten,
että kameran tunnistusalue kattaa tietyn alueen.
Referenssilinja näkyy jatkuvasti. Se näyttää aktiivisen ja ei-
aktiivisen alueen välisen linjan. Se on parasta sijoittaa ajo-
neuvon vasemman reunan suuntaisesti. Keskitysristi on
kameran optinen keskilinja, ja sen pitää olla kameran ala-
puolella kohtisuoraan kameran asentoon nähden.
Dynaaminen suorakulmionäyttö tulee näyttöön, kun kohde
havaitaan, ja liikkuu ajoneuvon vierellä eteen- tai taaksepäin
tunnistetun kohteen mukaisesti.
Vihreä symboli:
– kohteiden optinen näyttö
– varoitusäänimerkki aktivoitu
Keltainen symboli: ei GPS-signaalia
Ei ajonopeuden mukaan toimivaa järjestelmän aktivointia
tai deaktivointia.
Punainen symboli: Kohteen tunnistus ei ole toiminnassa
Sininen symboli:
– varoitusäänimerkki deaktivoituna
Valitun käyttötavan ilmaisu
Tekninen kuvaus
107
