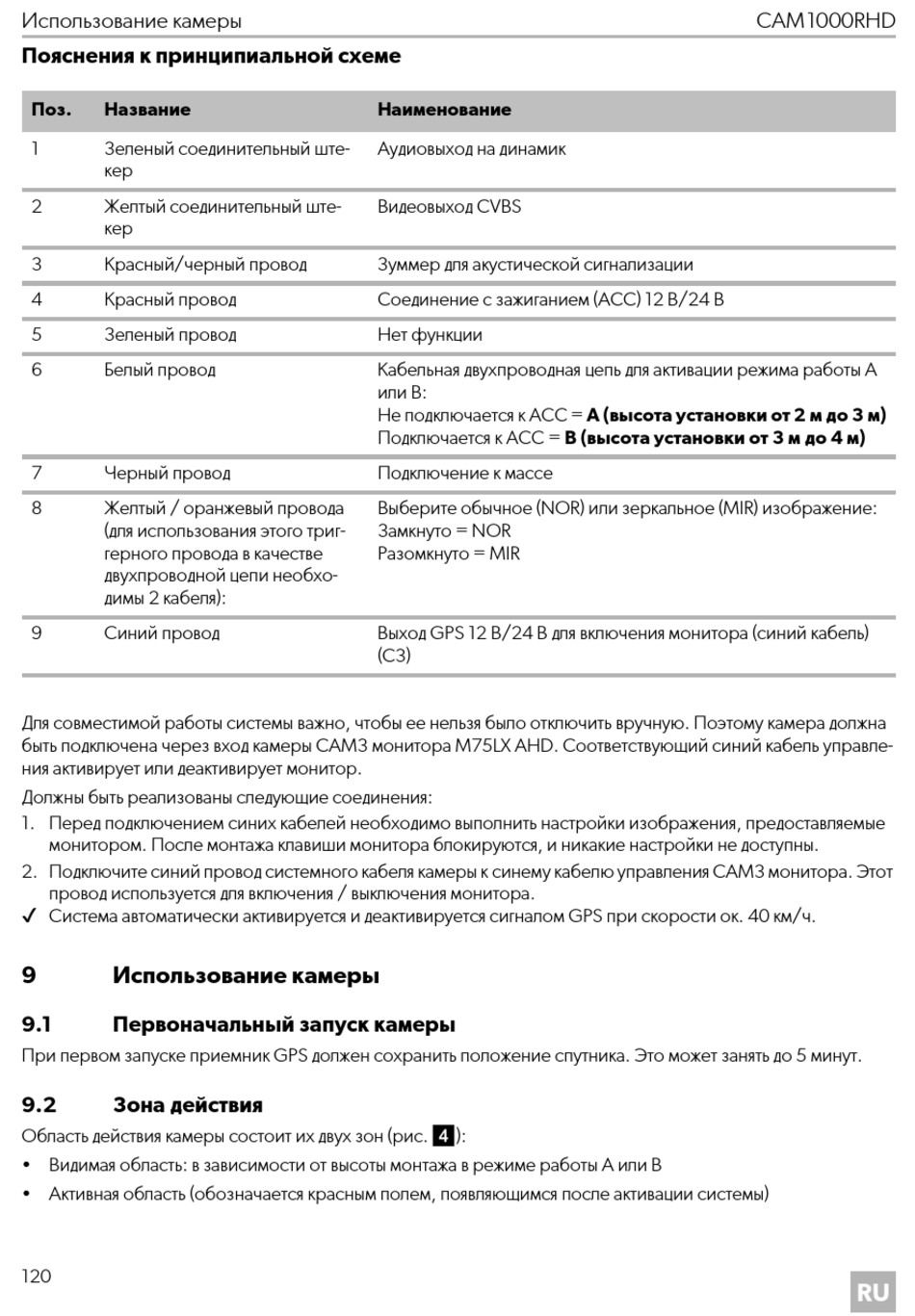

Использование камеры
Пояснения к принципиальной схеме
Поз. Название
1 Зеленый соединительный ште-
кер
2 Желтый соединительный ште-
кер
3 Красный/черный провод
4 Красный провод
5 Зеленый провод
6 Белый провод
7 Черный провод
8 Желтый / оранжевый провода
(для использования этого триг-
герного провода в качестве
двухпроводной цепи необхо-
димы 2 кабеля):
9 Синий провод
Для совместимой работы системы важно, чтобы ее нельзя было отключить вручную. Поэтому камера должна
быть подключена через вход камеры CAM3 монитора M75LX AHD. Соответствующий синий кабель управле-
ния активирует или деактивирует монитор.
Должны быть реализованы следующие соединения:
1. Перед подключением синих кабелей необходимо выполнить настройки изображения, предоставляемые
монитором. После монтажа клавиши монитора блокируются, и никакие настройки не доступны.
2. Подключите синий провод системного кабеля камеры к синему кабелю управления CAM3 монитора. Этот
провод используется для включения / выключения монитора.
✔ Система автоматически активируется и деактивируется сигналом GPS при скорости ок. 40 км/ч.
9 Использование камеры
9.1 Первоначальный запуск камеры
При первом запуске приемник GPS должен сохранить положение спутника. Это может занять до 5 минут.
9.2 Зона действия
Область действия камеры состоит их двух зон (рис. 4):
• Видимая область: в зависимости от высоты монтажа в режиме работы A или B
• Активная область (обозначается красным полем, появляющимся после активации системы)
120
Наименование
Аудиовыход на динамик
Видеовыход CVBS
Зуммер для акустической сигнализации
Соединение с зажиганием (ACC) 12 В/24 В
Нет функции
Кабельная двухпроводная цепь для активации режима работы A
или B:
Не подключается к ACC = A (высота установки от 2 м до 3 м)
Подключается к ACC = B (высота установки от 3 м до 4 м)
Подключение к массе
Выберите обычное (NOR) или зеркальное (MIR) изображение:
Замкнуто = NOR
Разомкнуто = MIR
Выход GPS 12 В/24 В для включения монитора (синий кабель)
(С3)
CAM1000RHD
