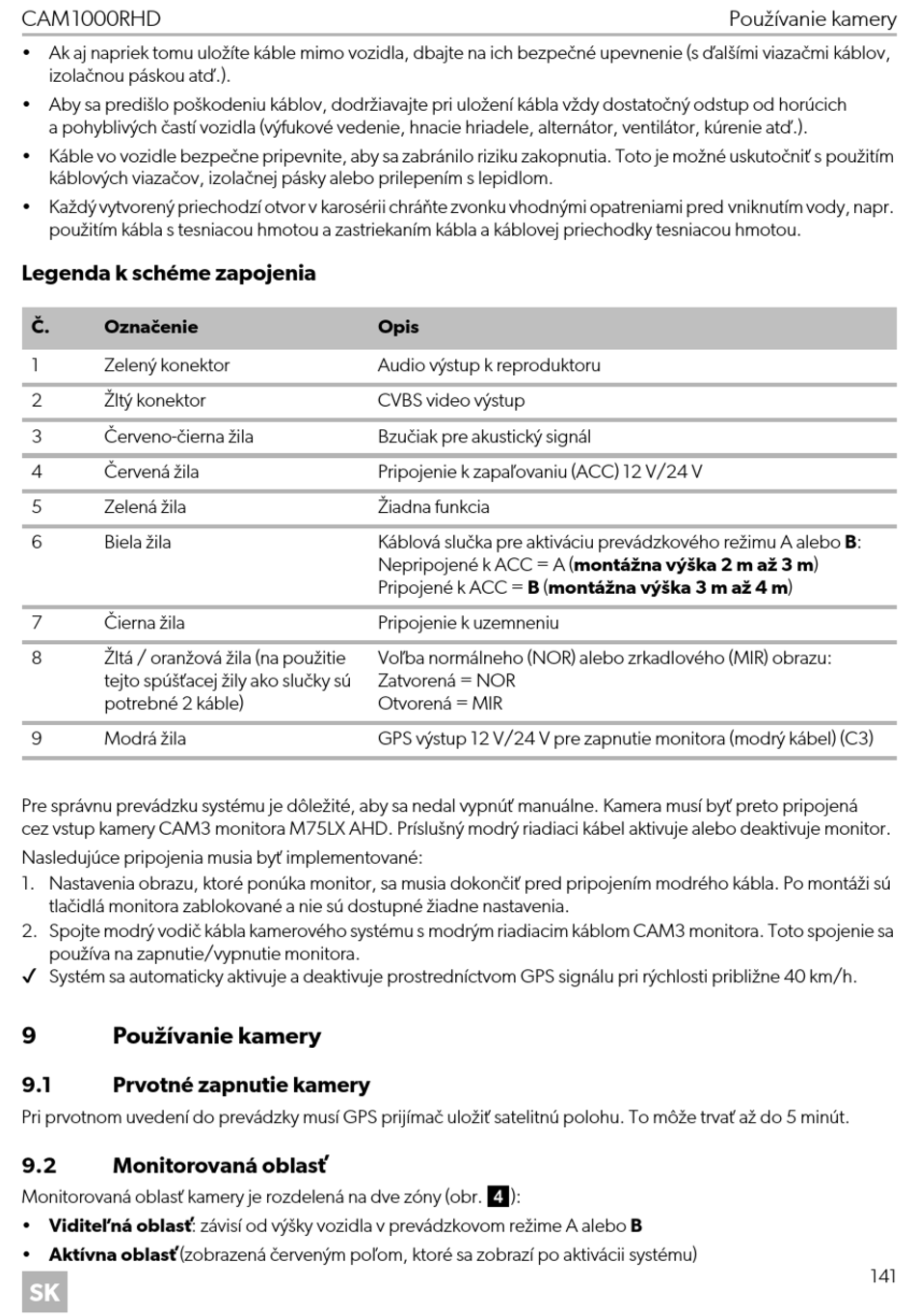

CAM1000RHD
• Ak aj napriek tomu uložíte káble mimo vozidla, dbajte na ich bezpečné upevnenie (s ďalšími viazačmi káblov,
izolačnou páskou atď.).
• Aby sa predišlo poškodeniu káblov, dodržiavajte pri uložení kábla vždy dostatočný odstup od horúcich
a pohyblivých častí vozidla (výfukové vedenie, hnacie hriadele, alternátor, ventilátor, kúrenie atď.).
• Káble vo vozidle bezpečne pripevnite, aby sa zabránilo riziku zakopnutia. Toto je možné uskutočniť s použitím
káblových viazačov, izolačnej pásky alebo prilepením s lepidlom.
• Každý vytvorený priechodzí otvor v karosérii chráňte zvonku vhodnými opatreniami pred vniknutím vody, napr.
použitím kábla s tesniacou hmotou a zastriekaním kábla a káblovej priechodky tesniacou hmotou.
Legenda k schéme zapojenia
Č. Označenie
1 Zelený konektor
2 Žltý konektor
3 Červeno-čierna žila
4 Červená žila
5 Zelená žila
6 Biela žila
7 Čierna žila
8 Žltá / oranžová žila (na použitie
tejto spúšťacej žily ako slučky sú
potrebné 2 káble)
9 Modrá žila
Pre správnu prevádzku systému je dôležité, aby sa nedal vypnúť manuálne. Kamera musí byť preto pripojená
cez vstup kamery CAM3 monitora M75LX AHD. Príslušný modrý riadiaci kábel aktivuje alebo deaktivuje monitor.
Nasledujúce pripojenia musia byť implementované:
1. Nastavenia obrazu, ktoré ponúka monitor, sa musia dokončiť pred pripojením modrého kábla. Po montáži sú
tlačidlá monitora zablokované a nie sú dostupné žiadne nastavenia.
2. Spojte modrý vodič kábla kamerového systému s modrým riadiacim káblom CAM3 monitora. Toto spojenie sa
používa na zapnutie/vypnutie monitora.
✔ Systém sa automaticky aktivuje a deaktivuje prostredníctvom GPS signálu pri rýchlosti približne 40 km/h.
9 Používanie kamery
9.1 Prvotné zapnutie kamery
Pri prvotnom uvedení do prevádzky musí GPS prijímač uložiť satelitnú polohu. To môže trvať až do 5 minút.
9.2 Monitorovaná oblasť
Monitorovaná oblasť kamery je rozdelená na dve zóny (obr. 4):
• Viditeľná oblasť: závisí od výšky vozidla v prevádzkovom režime A alebo B
• Aktívna oblasť (zobrazená červeným poľom, ktoré sa zobrazí po aktivácii systému)
SK
Opis
Audio výstup k reproduktoru
CVBS video výstup
Bzučiak pre akustický signál
Pripojenie k zapaľovaniu (ACC) 12 V/24 V
Žiadna funkcia
Káblová slučka pre aktiváciu prevádzkového režimu A alebo B:
Nepripojené k ACC = A (montážna výška 2 m až 3 m)
Pripojené k ACC = B (montážna výška 3 m až 4 m)
Pripojenie k uzemneniu
Voľba normálneho (NOR) alebo zrkadlového (MIR) obrazu:
Zatvorená = NOR
Otvorená = MIR
GPS výstup 12 V/24 V pre zapnutie monitora (modrý kábel) (C3)
Používanie kamery
