4.4.2
Sonderfälle
Ausgleichsströme in metallischer, ungeerdeter Rohrleitung
Um Störeinflüsse auf die Messung zu verhindern, wird empfohlen, beide Messaufneh-
merflansche über ein Erdungskabel mit dem jeweiligen Rohrleitungsflansch zu verbin-
den und zu erden. Das Messumformer- bzw. Messaufnehmeranschlussgehäuse ist
über die dafür vorgesehene Erdungsklemme auf Erdpotenzial zu legen (Abb. 37).
Achtung!
Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte.
Hinweis!
Das für die Flansch-zu-Flanschverbindung erforderliche Erdungskabel kann bei E+H
als Zubehörteil separat bestellt werden → Seite 119.
• DN ≤ 300: Das Erdungskabel wird mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung montiert.
• DN ≥ 350: Das Erdungskabel wird direkt auf die Transport-Metallhalterung montiert.

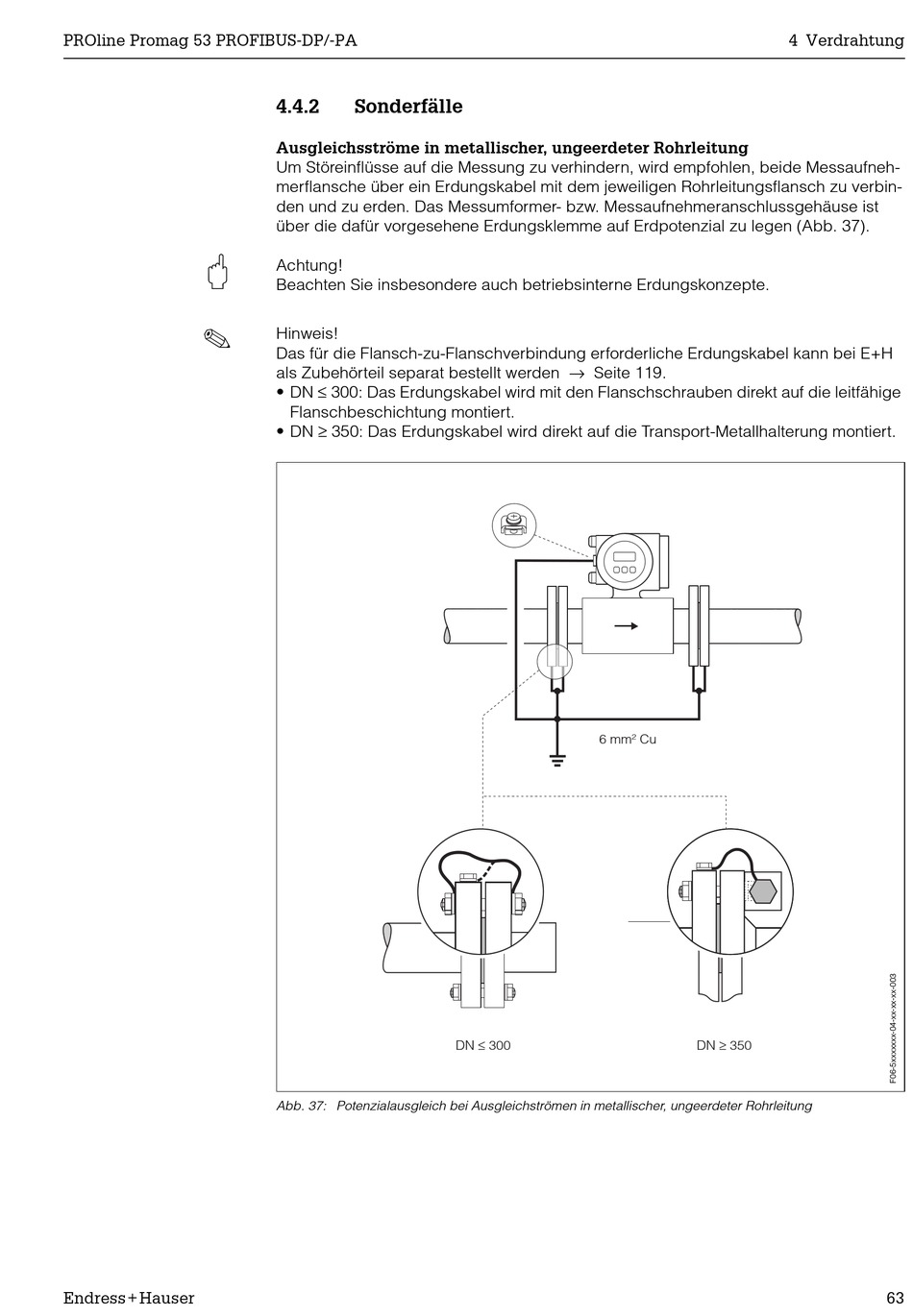

Abb. 37: Potenzialausgleich bei Ausgleichströmen in metallischer, ungeerdeter Rohrleitung
6 mm² Cu
≤
DN
300
