PROline Promag 53 PROFIBUS-DP/-PA
"
"
Endress+Hauser

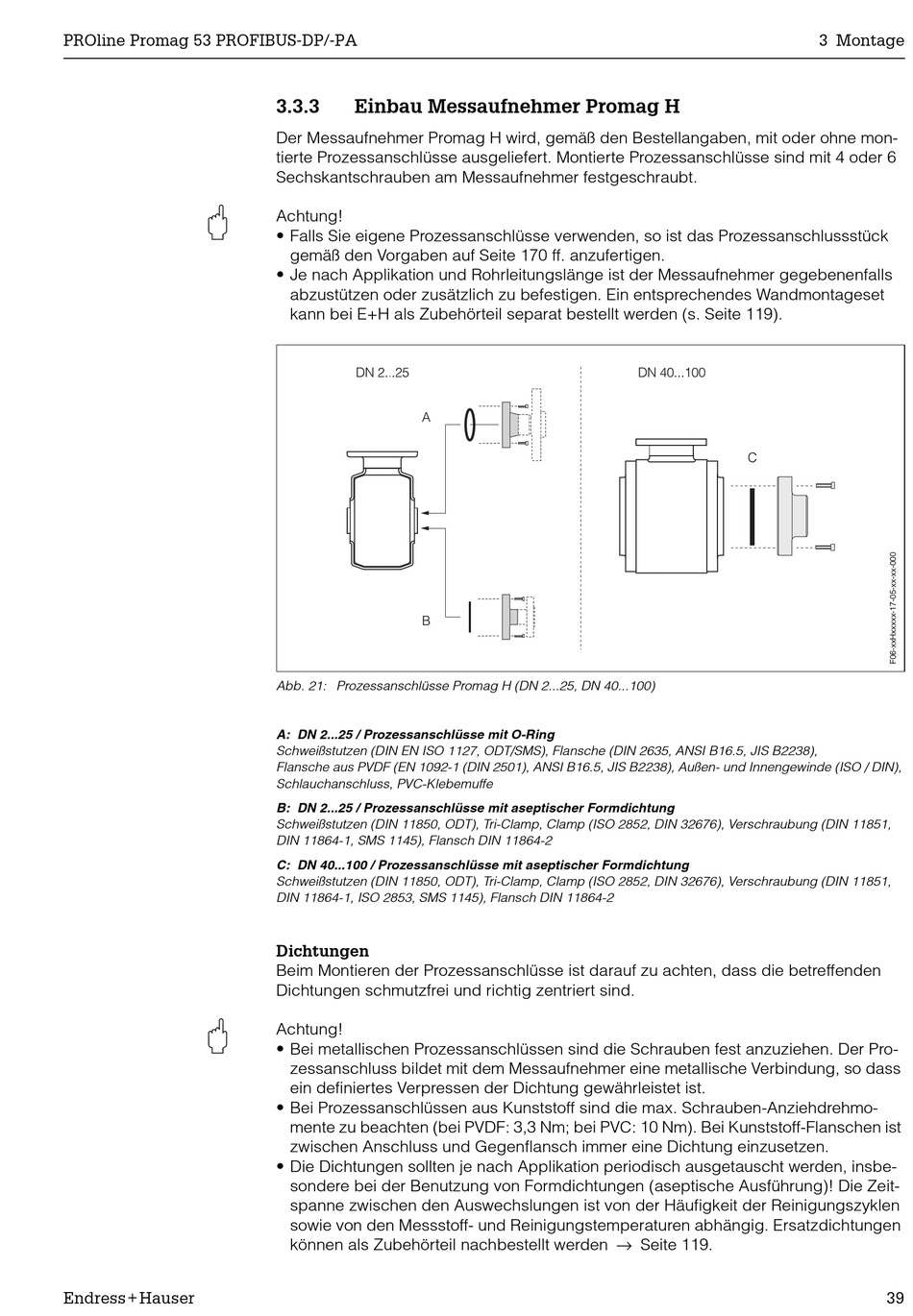

3.3.3
Einbau Messaufnehmer Promag H
Der Messaufnehmer Promag H wird, gemäß den Bestellangaben, mit oder ohne mon-
tierte Prozessanschlüsse ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6
Sechskantschrauben am Messaufnehmer festgeschraubt.
Achtung!
• Falls Sie eigene Prozessanschlüsse verwenden, so ist das Prozessanschlussstück
gemäß den Vorgaben auf Seite 170 ff. anzufertigen.
• Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls
abzustützen oder zusätzlich zu befestigen. Ein entsprechendes Wandmontageset
kann bei E+H als Zubehörteil separat bestellt werden (s. Seite 119).
Abb. 21: Prozessanschlüsse Promag H (DN 2...25, DN 40...100)
A: DN 2...25 / Prozessanschlüsse mit O-Ring
Schweißstutzen (DIN EN ISO 1127, ODT/SMS), Flansche (DIN 2635, ANSI B16.5, JIS B2238),
Flansche aus PVDF (EN 1092-1 (DIN 2501), ANSI B16.5, JIS B2238), Außen- und Innengewinde (ISO / DIN),
Schlauchanschluss, PVC-Klebemuffe
B: DN 2...25 / Prozessanschlüsse mit aseptischer Formdichtung
Schweißstutzen (DIN 11850, ODT), Tri-Clamp, Clamp (ISO 2852, DIN 32676), Verschraubung (DIN 11851,
DIN 11864-1, SMS 1145), Flansch DIN 11864-2
C: DN 40...100 / Prozessanschlüsse mit aseptischer Formdichtung
Schweißstutzen (DIN 11850, ODT), Tri-Clamp, Clamp (ISO 2852, DIN 32676), Verschraubung (DIN 11851,
DIN 11864-1, ISO 2853, SMS 1145), Flansch DIN 11864-2
Dichtungen
Beim Montieren der Prozessanschlüsse ist darauf zu achten, dass die betreffenden
Dichtungen schmutzfrei und richtig zentriert sind.
Achtung!
• Bei metallischen Prozessanschlüssen sind die Schrauben fest anzuziehen. Der Pro-
zessanschluss bildet mit dem Messaufnehmer eine metallische Verbindung, so dass
ein definiertes Verpressen der Dichtung gewährleistet ist.
• Bei Prozessanschlüssen aus Kunststoff sind die max. Schrauben-Anziehdrehmo-
mente zu beachten (bei PVDF: 3,3 Nm; bei PVC: 10 Nm). Bei Kunststoff-Flanschen ist
zwischen Anschluss und Gegenflansch immer eine Dichtung einzusetzen.
• Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbe-
sondere bei der Benutzung von Formdichtungen (aseptische Ausführung)! Die Zeit-
spanne zwischen den Auswechslungen ist von der Häufigkeit der Reinigungszyklen
sowie von den Messstoff- und Reinigungstemperaturen abhängig. Ersatzdichtungen
können als Zubehörteil nachbestellt werden → Seite 119.
3 Montage
39
