3 Montage
#
42
3.3.4

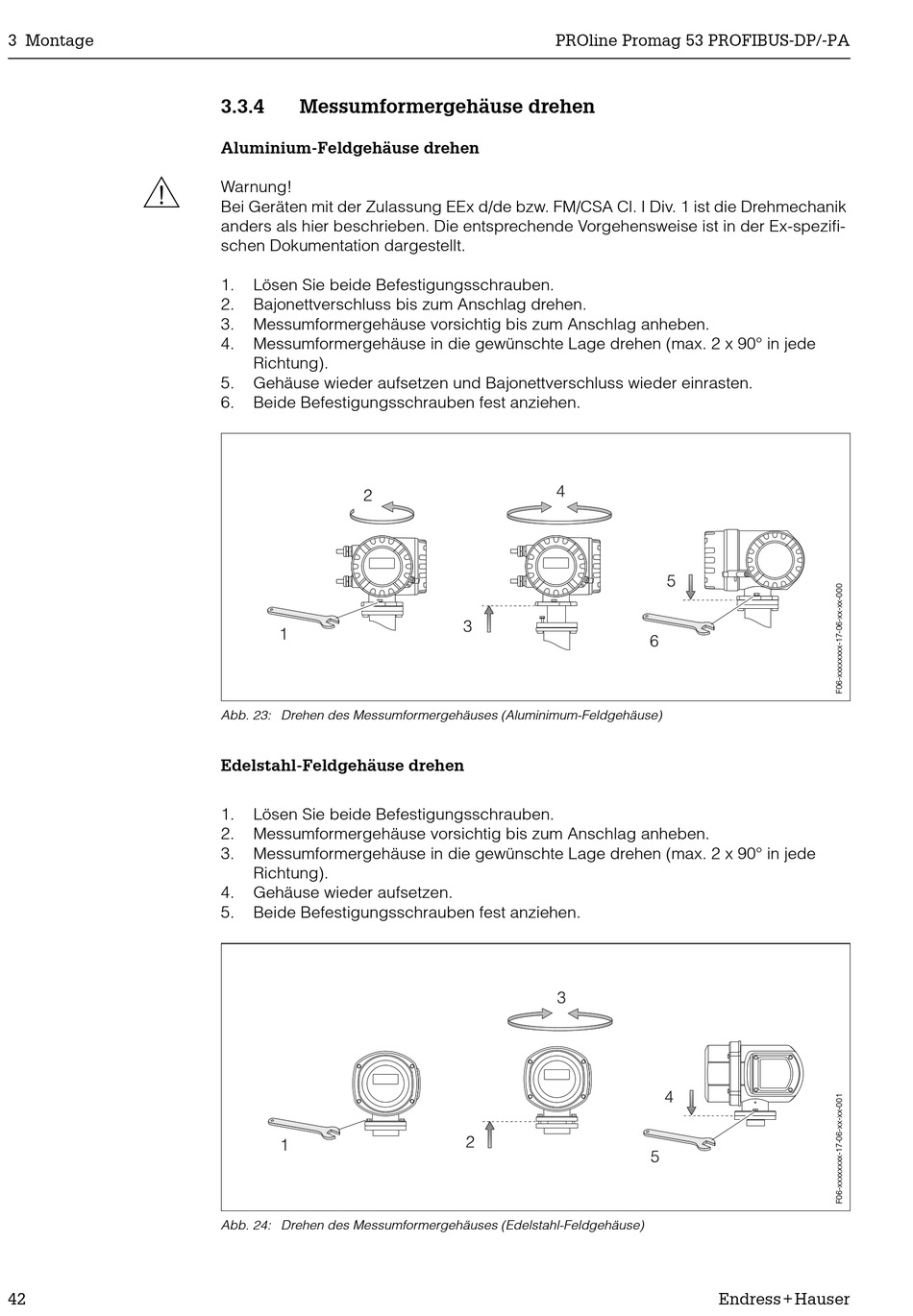

Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Warnung!
Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik
anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifi-
schen Dokumentation dargestellt.
1.
Lösen Sie beide Befestigungsschrauben.
2.
Bajonettverschluss bis zum Anschlag drehen.
3.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
4.
Messumformergehäuse in die gewünschte Lage drehen (max. 2 x 90° in jede
Richtung).
5.
Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6.
Beide Befestigungsschrauben fest anziehen.
Abb. 23: Drehen des Messumformergehäuses (Aluminimum-Feldgehäuse)
Edelstahl-Feldgehäuse drehen
1.
Lösen Sie beide Befestigungsschrauben.
2.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
3.
Messumformergehäuse in die gewünschte Lage drehen (max. 2 x 90° in jede
Richtung).
4.
Gehäuse wieder aufsetzen.
5.
Beide Befestigungsschrauben fest anziehen.
Abb. 24: Drehen des Messumformergehäuses (Edelstahl-Feldgehäuse)
PROline Promag 53 PROFIBUS-DP/-PA
Endress+Hauser
