10 Technische Daten
160
10.7

Abmessungen Promag 53 P

Promag P / DN ≤ 300 (Kompaktausführung)

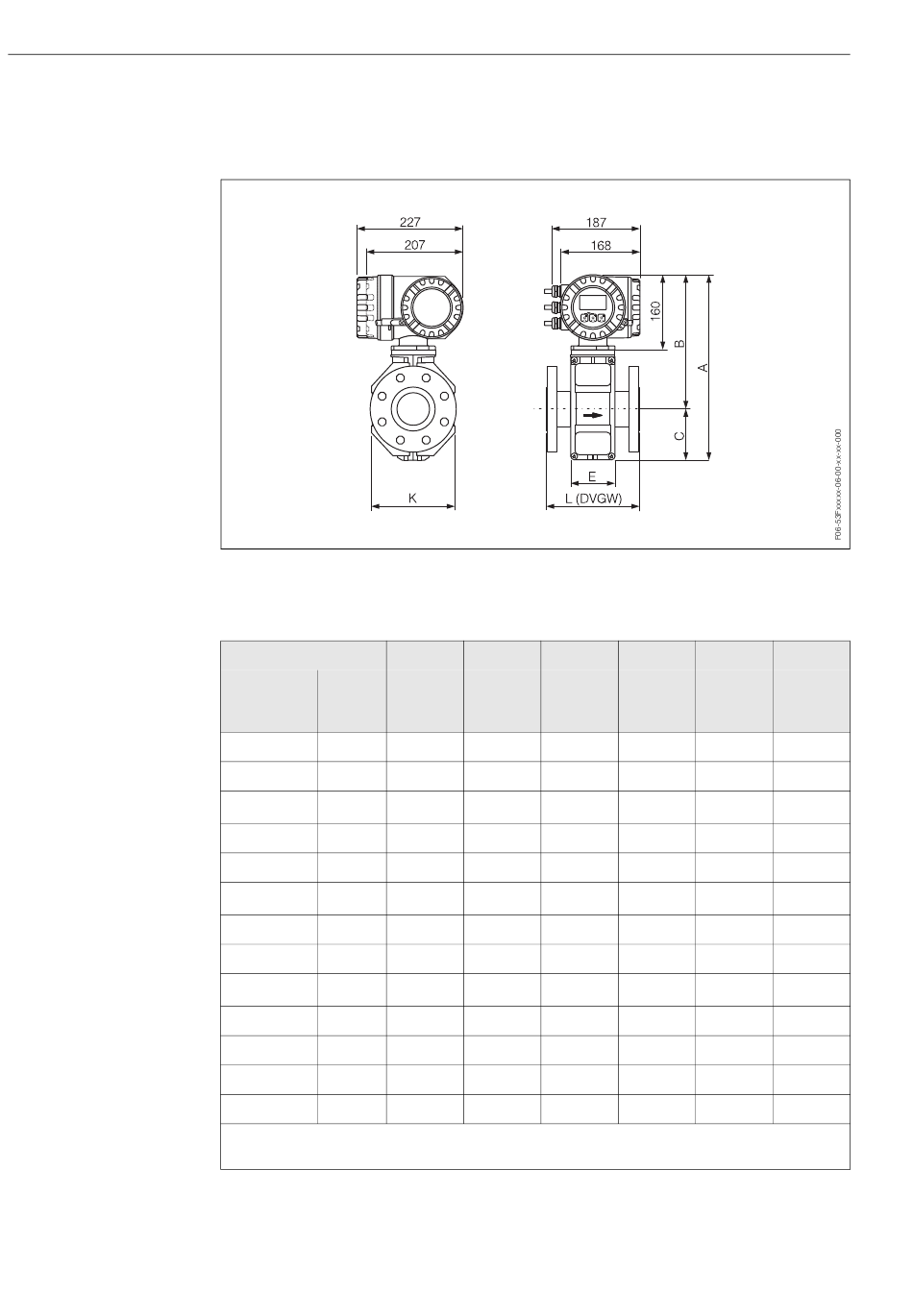

Abb. 66: Abmessungen Promag P / DN
DN
EN (DIN) / JIS ANSI
/ AS* [inch]
[mm]
15 1/2"
25 1"
−
32
40 1 1/2"
50 2"
−
65
80 3"
100 4"
−
125
150 6"
200 8"
250 10"
300 12"
Die Einbaulänge (L) ist immer gleich, unabhängig von der gewählten Druckstufe.
* nur DN 25 und 50
PROline Promag 53 PROFIBUS-DP/-PA
≤
300 (Kompaktausführung)
L A B
[mm] [mm] [mm]
200 341 257
200 341 257
200 341 257
200 341 257
200 341 257
200 391 282
200 391 282
250 391 282
250 472 322
300 472 322
350 527 347
450 577 372
500 627 397
C K E
[mm] [mm] [mm]
84 120 94
84 120 94
84 120 94
84 120 94
84 120 94
109 180 94
109 180 94
109 180 94
150 260 140
150 260 140
180 324 156
205 400 156
230 460 166
