PROline Promag 53 PROFIBUS-DP/-PA
"
Endress+Hauser
9

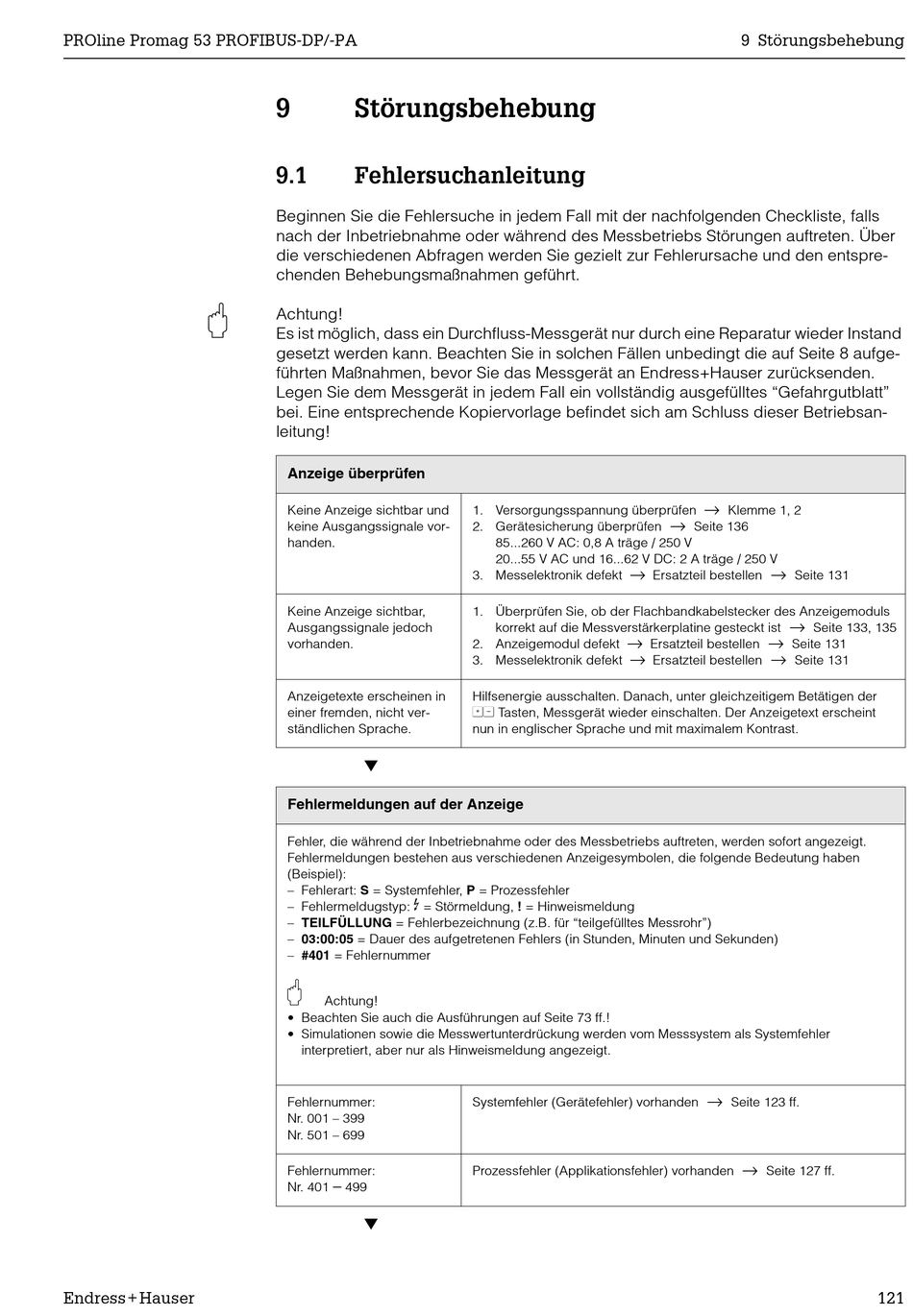

Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls
nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über
die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entspre-
chenden Behebungsmaßnahmen geführt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder Instand
gesetzt werden kann. Beachten Sie in solchen Fällen unbedingt die auf Seite 8 aufge-
führten Maßnahmen, bevor Sie das Messgerät an Endress+Hauser zurücksenden.
Legen Sie dem Messgerät in jedem Fall ein vollständig ausgefülltes "Gefahrgutblatt"
bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsan-
leitung!
Anzeige überprüfen
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
handen.
Keine Anzeige sichtbar,
Ausgangssignale jedoch
vorhanden.
Anzeigetexte erscheinen in
einer fremden, nicht ver-
ständlichen Sprache.
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben
(Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
$
– Fehlermeldugstyp:
= Störmeldung, ! = Hinweismeldung
– TEILFÜLLUNG = Fehlerbezeichnung (z.B. für "teilgefülltes Messrohr")
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #401 = Fehlernummer
"
Achtung!
• Beachten Sie auch die Ausführungen auf Seite 73 ff.!
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler
interpretiert, aber nur als Hinweismeldung angezeigt.
Fehlernummer:
Nr. 001 – 399
Nr. 501 – 699
Fehlernummer:
Nr. 401
499
1. Versorgungsspannung überprüfen
2. Gerätesicherung überprüfen
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
3. Messelektronik defekt
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls
korrekt auf die Messverstärkerplatine gesteckt ist
2. Anzeigemodul defekt
3. Messelektronik defekt
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der
OS Tasten, Messgerät wieder einschalten. Der Anzeigetext erscheint
nun in englischer Sprache und mit maximalem Kontrast.
Systemfehler (Gerätefehler) vorhanden
Prozessfehler (Applikationsfehler) vorhanden
9 Störungsbehebung
Klemme 1, 2
Seite 136
Ersatzteil bestellen
Seite 131
Seite 133, 135
Ersatzteil bestellen
Seite 131
Ersatzteil bestellen
Seite 131
Seite 123 ff.
Seite 127 ff.
121
