PROline Promag 53 PROFIBUS-DP/-PA
!
Endress+Hauser

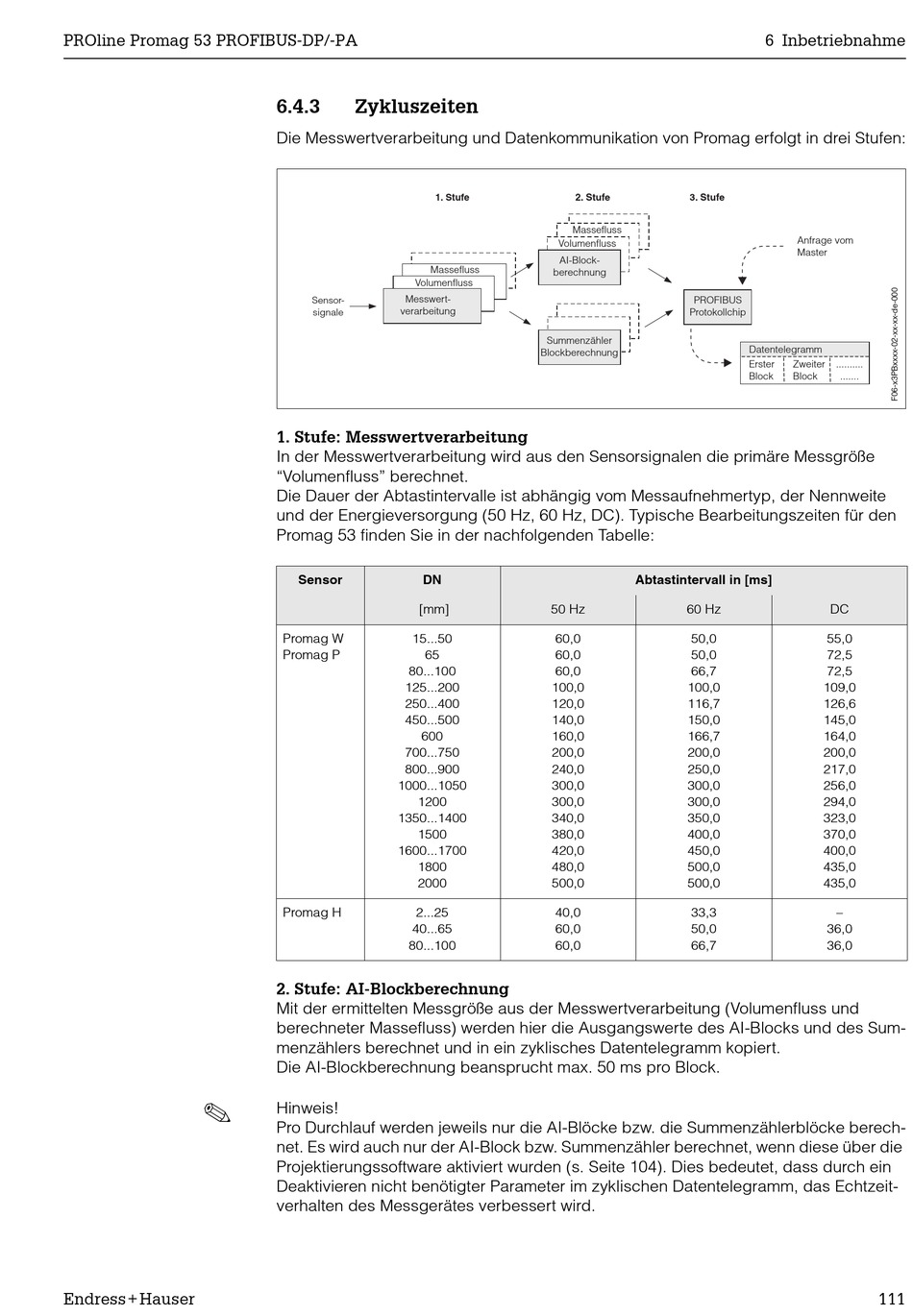

6.4.3
Zykluszeiten
Die Messwertverarbeitung und Datenkommunikation von Promag erfolgt in drei Stufen:
1. Stufe
Massefluss
Volumenfluss
Messwert-
Sensor-
verarbeitung
signale
1. Stufe: Messwertverarbeitung
In der Messwertverarbeitung wird aus den Sensorsignalen die primäre Messgröße
"Volumenfluss" berechnet.
Die Dauer der Abtastintervalle ist abhängig vom Messaufnehmertyp, der Nennweite
und der Energieversorgung (50 Hz, 60 Hz, DC). Typische Bearbeitungszeiten für den
Promag 53 finden Sie in der nachfolgenden Tabelle:
Sensor
DN
[mm]
Promag W
15...50
Promag P
65
80...100
125...200
250...400
450...500
600
700...750
800...900
1000...1050
1200
1350...1400
1500
1600...1700
1800
2000
Promag H
2...25
40...65
80...100
2. Stufe: AI-Blockberechnung
Mit der ermittelten Messgröße aus der Messwertverarbeitung (Volumenfluss und
berechneter Massefluss) werden hier die Ausgangswerte des AI-Blocks und des Sum-
menzählers berechnet und in ein zyklisches Datentelegramm kopiert.
Die AI-Blockberechnung beansprucht max. 50 ms pro Block.
Hinweis!
Pro Durchlauf werden jeweils nur die AI-Blöcke bzw. die Summenzählerblöcke berech-
net. Es wird auch nur der AI-Block bzw. Summenzähler berechnet, wenn diese über die
Projektierungssoftware aktiviert wurden (s. Seite 104). Dies bedeutet, dass durch ein
Deaktivieren nicht benötigter Parameter im zyklischen Datentelegramm, das Echtzeit-
verhalten des Messgerätes verbessert wird.
2. Stufe
3. Stufe
Massefluss
Volumenfluss
AI-Block-
AI-Block-
berechnung
berechnung
PROFIBUS
Protokollchip
Summenzähler
Blockberechnung
Abtastintervall in [ms]
50 Hz
60 Hz
60,0
50,0
60,0
50,0
60,0
66,7
100,0
100,0
120,0
116,7
140,0
150,0
160,0
166,7
200,0
200,0
240,0
250,0
300,0
300,0
300,0
300,0
340,0
350,0
380,0
400,0
420,0
450,0
480,0
500,0
500,0
500,0
40,0
33,3
60,0
50,0
60,0
66,7
6 Inbetriebnahme
Anfrage vom
Master
Datentelegramm
Erster
Zweiter
..........
Block
Block
.......
DC
55,0
72,5
72,5
109,0
126,6
145,0
164,0
200,0
217,0
256,0
294,0
323,0
370,0
400,0
435,0
435,0
–
36,0
36,0
111
