PROline Promag 53 PROFIBUS-DP/-PA
"
!
"
Endress+Hauser
3.3.2
Einbau Messaufnehmer Promag P
Achtung!
• Die auf beide Messaufnehmerflansche montierten Scheiben schützen das über die
Flansche gebördelte PTFE-Material gegen eine Rückverformung. Diese Schutzschei-
ben dürfen deshalb erst unmittelbar vor der Montage des Messaufnehmers entfernt
werden.
• Im Lager müssen die Schutzscheiben immer montiert bleiben.
• Achten Sie darauf, dass die Auskleidung am Flansch nicht verletzt oder entfernt wird.
Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und
müssen bauseits bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente auf
Seite 36 ff.
• Die Montage zusätzlicher Erdungsscheiben ist auf Seite 34 beschrieben.

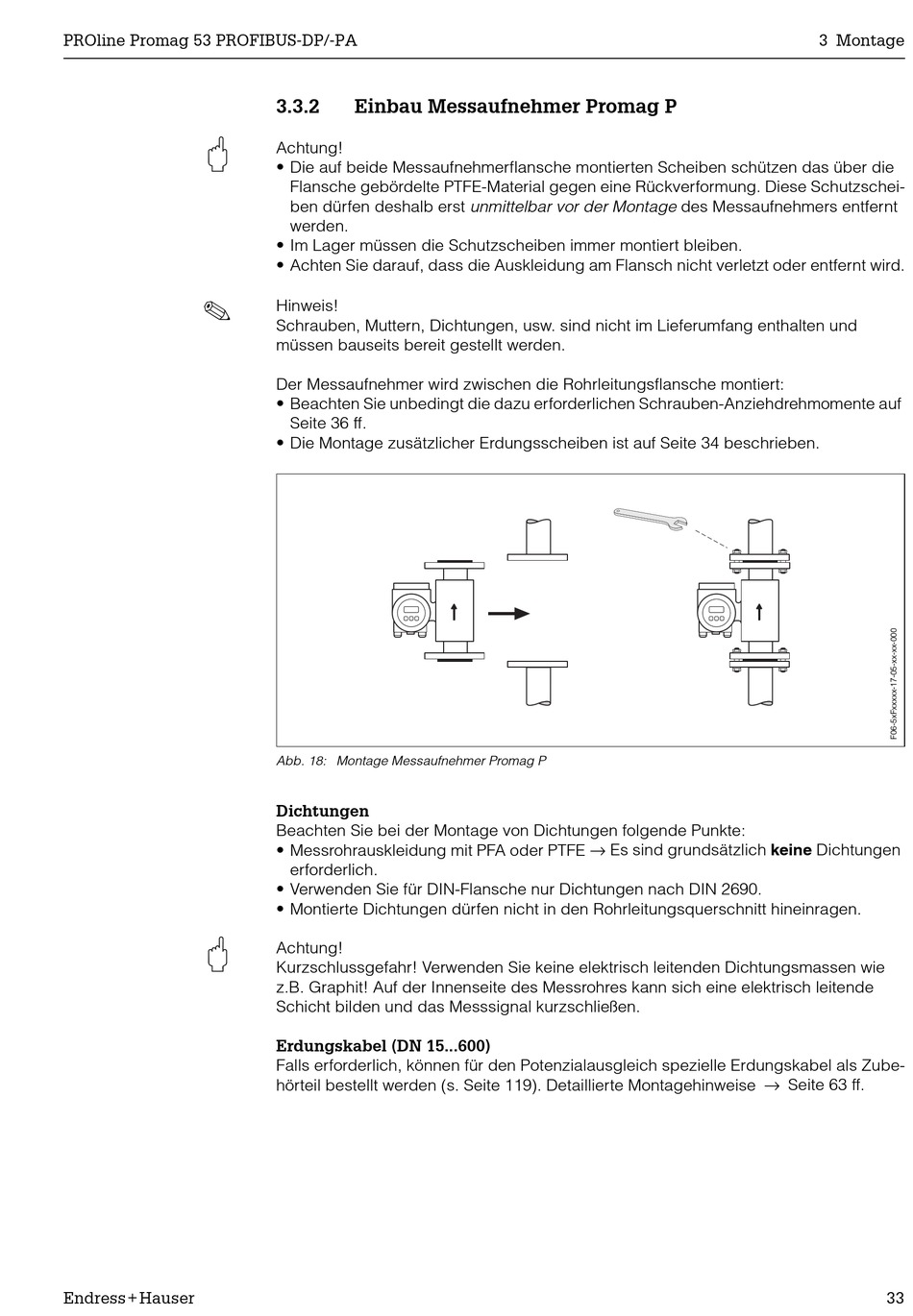

Abb. 18: Montage Messaufnehmer Promag P
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Messrohrauskleidung mit PFA oder PTFE → Es sind grundsätzlich keine Dichtungen
erforderlich.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach DIN 2690.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie
z.B. Graphit! Auf der Innenseite des Messrohres kann sich eine elektrisch leitende
Schicht bilden und das Messsignal kurzschließen.
Erdungskabel (DN 15...600)
Falls erforderlich, können für den Potenzialausgleich spezielle Erdungskabel als Zube-
hörteil bestellt werden (s. Seite 119). Detaillierte Montagehinweise → Seite 63 ff.
3 Montage
33
