3 Montage
"
28
Montage von Erdungsscheiben (DN 25...300)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerden-
ten Rohrleitungen (s. Seite 62 ff.), sind für den Potenzialausgleich zusätzlich Erdungs-
scheiben zwischen Messaufnehmer und Rohrleitungsflansch zu montieren. Erdungs-
scheiben können bei E+H als separates Zubehörteil bestellt werden (s. Seite 119).
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbau-
länge! Abmessungen sowie Angaben zum Werkstoff finden Sie auf Seite 165.
• Hartgummi-Auskleidung → Zusätzliche Dichtungen sind sowohl zwischen Messauf-
nehmer und Erdungsscheibe als auch zwischen Erdungsscheibe und Rohrleitungs-
flansch zu montieren.
• Polyurethan-Auskleidung → Zusätzliche Dichtungen sind nur zwischen Erdungs-
scheibe und Rohrleitungsflansch zu montieren.
1. Platzieren Sie Erdungsscheiben und Dichtungen zwischen die Messgeräte- und
Rohrleitungsflansche (s. Abb. 17).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die
Muttern nur soweit an, dass diese lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheiben wie in Abb. 17 dargestellt, bis der Griff an die
Schrauben anschlägt. Dadurch wird die Erdungsscheibe korrekt zentriert.
4. Ziehen Sie nun die Schrauben mit den dazu erforderlichen Anziehdrehmomenten
an (s. Seite 29 ff.)
5. Verbinden Sie die Erdungsscheiben mit dem Erdpotenzial.

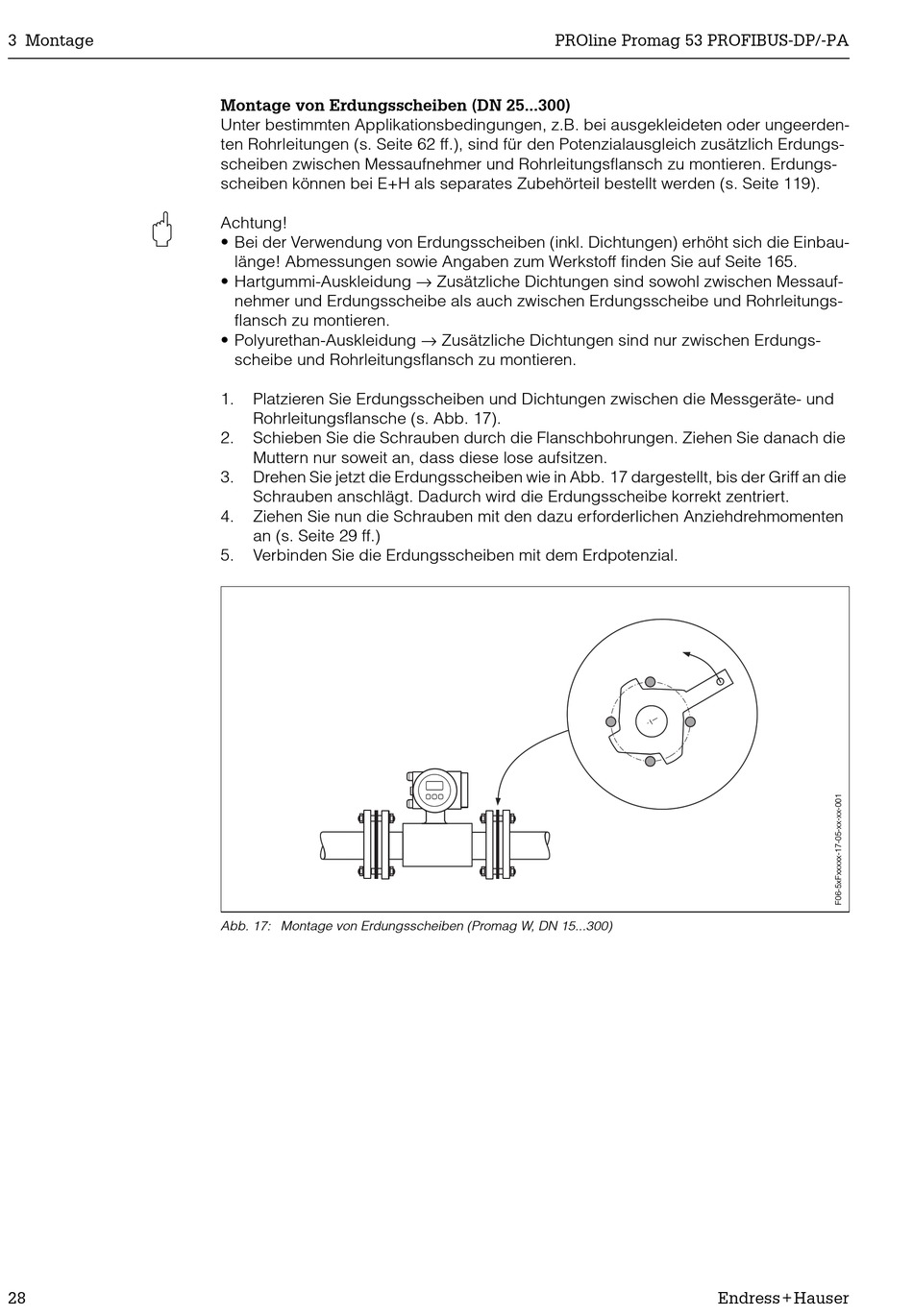

Abb. 17: Montage von Erdungsscheiben (Promag W, DN 15...300)
