5.3.4
Azyklischer Datentausch
Die azyklische Datenübertragung dient der Übertragung von Parametern während der
Inbetriebnahme, der Wartung oder zur Anzeige weiterer Messgrössen, die nicht im
zyklischen Nutzdatenverkehr enthalten sind.
Generell wird zwischen Klasse 1 und Klasse 2 Master-Verbindungen unterschieden.
Je nach Implementation des Feldgerätes können mehrere Klasse 2-Verbindungen
gleichzeitig eingerichtet werden.
• Theoretisch können maximal 49 Klasse 2 Verbindungen zum gleichen Feldgerät auf-
gebaut werden.
• Beim Promag sind zwei Klasse 2 Master zugelassen. Dies bedeutet, es können zwei
Klasse 2 Master zur gleichen Zeit auf den Promag 53 zugreifen. Allerdings muss dar-
auf geachtet werden, dass nicht auf die gleichen Daten schreibend zugegriffen wird,
da sonst die Datenkonsistenz nicht mehr gewährleistet ist.
• Beim Lesen von Parametern durch einen Klasse 2 Master wird unter der Angabe der
Feldgeräteadresse, Slot/Index und der erwarteten Datensatzlänge ein Anforderungs-
telegramm vom Klasse 2 Master zum Feldgerät geschickt. Das Feldgerät antwortet
mit dem angefordertem Datensatz, falls der Datensatz existiert und die richtige Länge
(Byte) besitzt.
• Beim Schreiben von Parametern durch einen Klasse 2 Master werden neben der
Adresse des Feldgerätes, Slot und Index, Längenangaben (Byte) und den Datensatz
übertragen. Das Feldgerät quittiert diesen Schreibauftrag nach Beendigung.
Mit einem Klasse 2 Master können auf die Blöcke zugegriffen werden, welche in der
Abbildung dargestellt sind.
Die Parameter welche in dem Endress+Hauser Bedienprogramm (Commuwin II)
bedient werden können sind auf Seite 80 ff. in Form einer Matrix dargestellt.
PROFIBUS-DP/-PA
Automatisierungs-
system

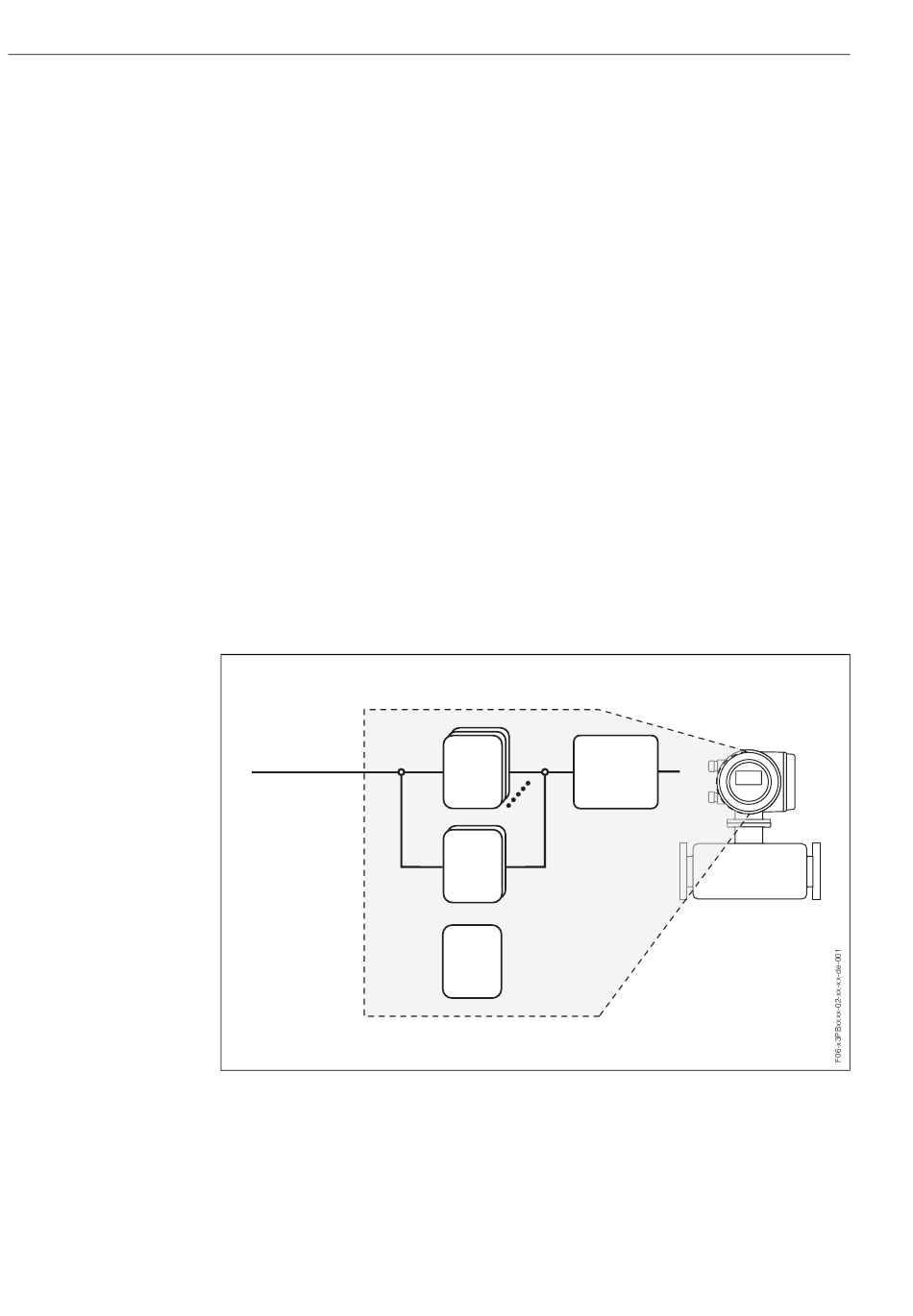

Abb. 48: Funktionsblock-Modell für Promag PROFIBUS-DP/-PA
PROline Promag 53 PROFIBUS-DP/-PA
AI
Funktions-
TB
Block
Übertragungs-
Block
TOT
Summen-
zähler-
Block 1...3
PB
Physical-
Block
