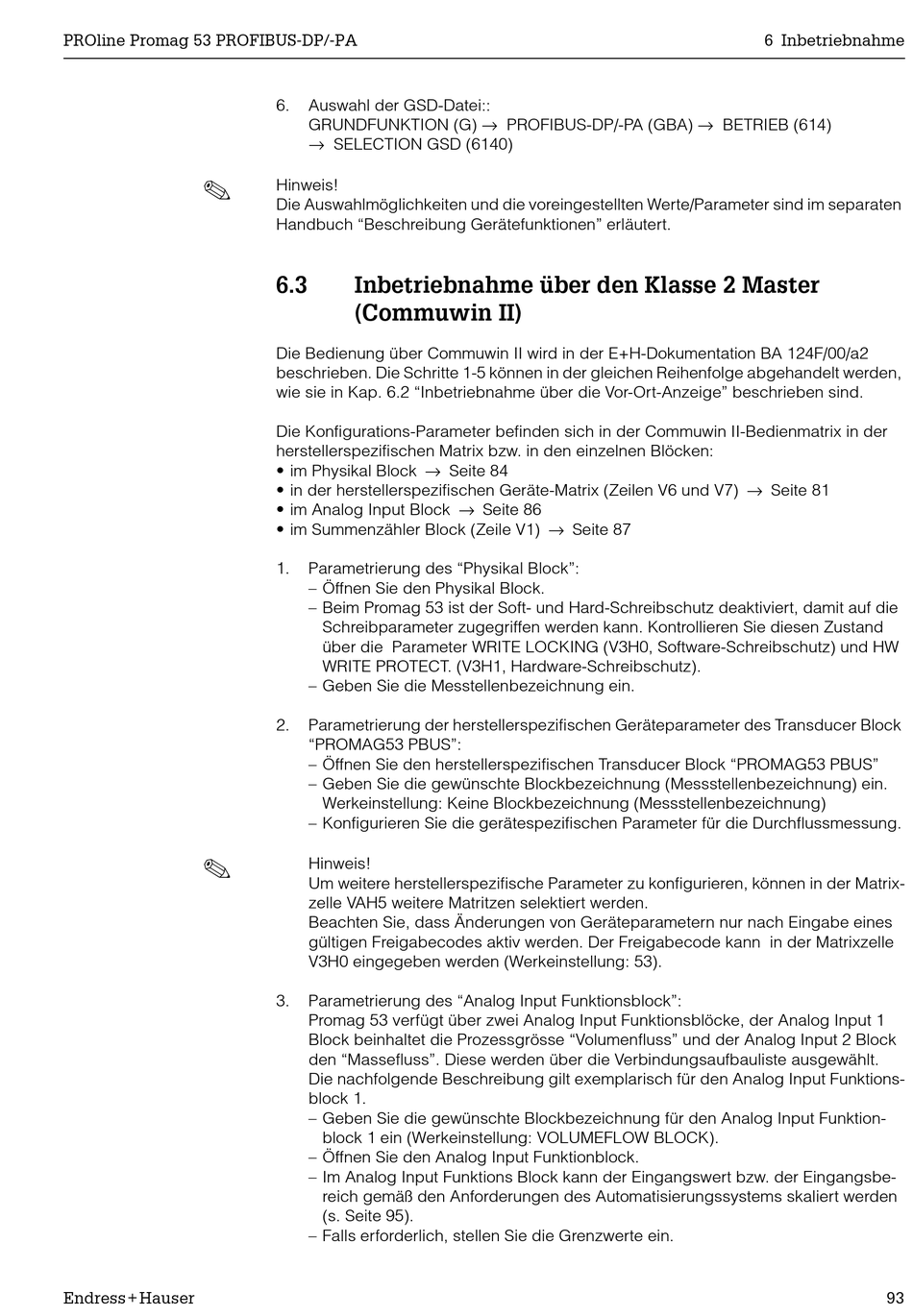

PROline Promag 53 PROFIBUS-DP/-PA
!
!
Endress+Hauser
6.
Auswahl der GSD-Datei::
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA) → BETRIEB (614)
→ SELECTION GSD (6140)
Hinweis!
Die Auswahlmöglichkeiten und die voreingestellten Werte/Parameter sind im separaten
Handbuch "Beschreibung Gerätefunktionen" erläutert.
6.3
Inbetriebnahme über den Klasse 2 Master
(Commuwin II)
Die Bedienung über Commuwin II wird in der E+H-Dokumentation BA 124F/00/a2
beschrieben. Die Schritte 1-5 können in der gleichen Reihenfolge abgehandelt werden,
wie sie in Kap. 6.2 "Inbetriebnahme über die Vor-Ort-Anzeige" beschrieben sind.
Die Konfigurations-Parameter befinden sich in der Commuwin II-Bedienmatrix in der
herstellerspezifischen Matrix bzw. in den einzelnen Blöcken:
• im Physikal Block → Seite 84
• in der herstellerspezifischen Geräte-Matrix (Zeilen V6 und V7) → Seite 81
• im Analog Input Block → Seite 86
• im Summenzähler Block (Zeile V1) → Seite 87
1.
Parametrierung des "Physikal Block":
– Öffnen Sie den Physikal Block.
– Beim Promag 53 ist der Soft- und Hard-Schreibschutz deaktiviert, damit auf die
Schreibparameter zugegriffen werden kann. Kontrollieren Sie diesen Zustand
über die Parameter WRITE LOCKING (V3H0, Software-Schreibschutz) und HW
WRITE PROTECT. (V3H1, Hardware-Schreibschutz).
– Geben Sie die Messtellenbezeichnung ein.
2.
Parametrierung der herstellerspezifischen Geräteparameter des Transducer Block
"PROMAG53 PBUS":
– Öffnen Sie den herstellerspezifischen Transducer Block "PROMAG53 PBUS"
– Geben Sie die gewünschte Blockbezeichnung (Messstellenbezeichnung) ein.
Werkeinstellung: Keine Blockbezeichnung (Messstellenbezeichnung)
– Konfigurieren Sie die gerätespezifischen Parameter für die Durchflussmessung.
Hinweis!
Um weitere herstellerspezifische Parameter zu konfigurieren, können in der Matrix-
zelle VAH5 weitere Matritzen selektiert werden.
Beachten Sie, dass Änderungen von Geräteparametern nur nach Eingabe eines
gültigen Freigabecodes aktiv werden. Der Freigabecode kann in der Matrixzelle
V3H0 eingegeben werden (Werkeinstellung: 53).
3.
Parametrierung des "Analog Input Funktionsblock":
Promag 53 verfügt über zwei Analog Input Funktionsblöcke, der Analog Input 1
Block beinhaltet die Prozessgrösse "Volumenfluss" und der Analog Input 2 Block
den "Massefluss". Diese werden über die Verbindungsaufbauliste ausgewählt.
Die nachfolgende Beschreibung gilt exemplarisch für den Analog Input Funktions-
block 1.
– Geben Sie die gewünschte Blockbezeichnung für den Analog Input Funktion-
block 1 ein (Werkeinstellung: VOLUMEFLOW BLOCK).
– Öffnen Sie den Analog Input Funktionblock.
– Im Analog Input Funktions Block kann der Eingangswert bzw. der Eingangsbe-
reich gemäß den Anforderungen des Automatisierungssystems skaliert werden
(s. Seite 95).
– Falls erforderlich, stellen Sie die Grenzwerte ein.
6 Inbetriebnahme
93
