PROline Promag 53 PROFIBUS-DP/-PA
!
!
Endress+Hauser
5.3.2
Systemarchitektur PROFIBUS-DP
3

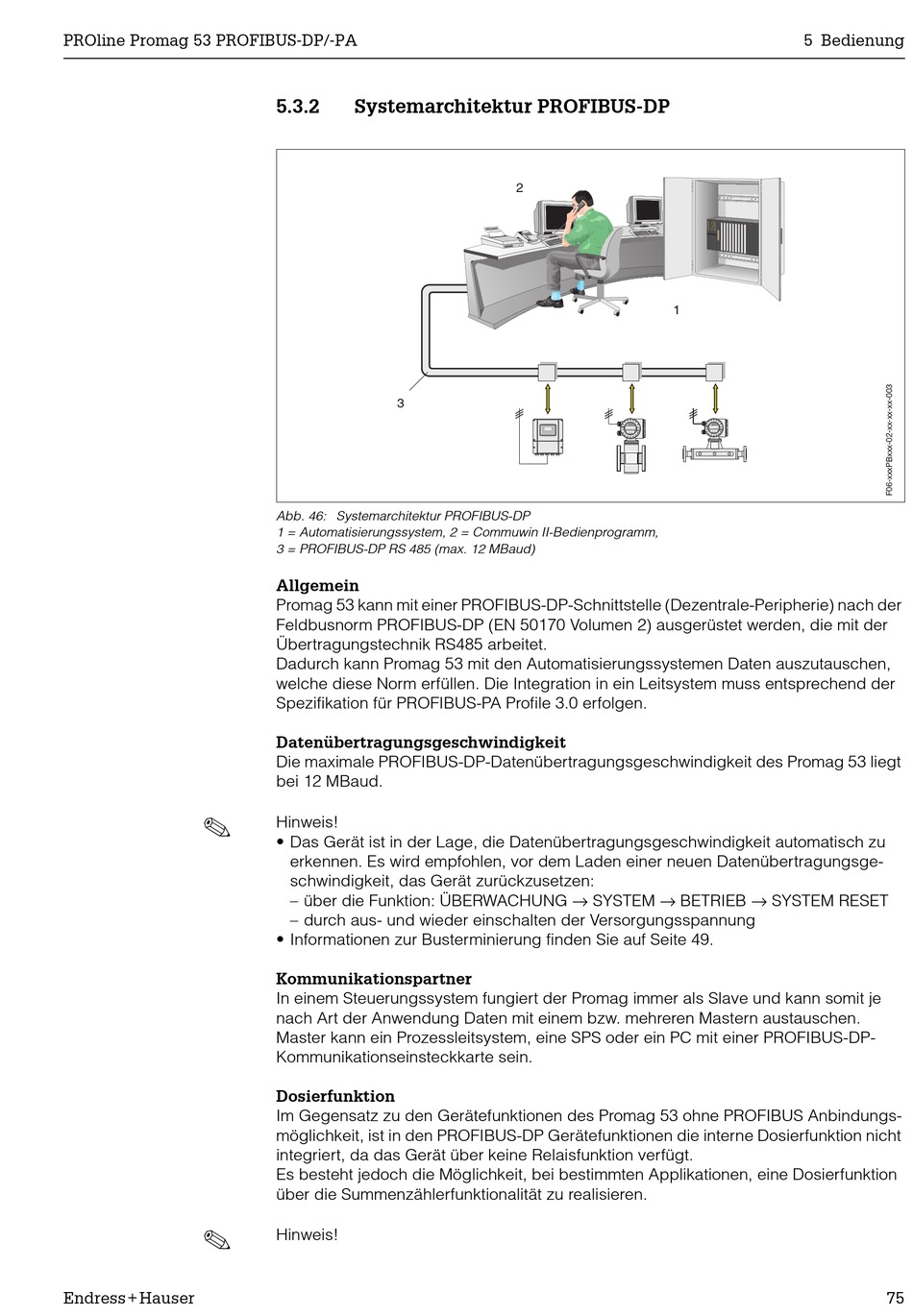

Abb. 46: Systemarchitektur PROFIBUS-DP
1 = Automatisierungssystem, 2 = Commuwin II-Bedienprogramm,
3 = PROFIBUS-DP RS 485 (max. 12 MBaud)
Allgemein
Promag 53 kann mit einer PROFIBUS-DP-Schnittstelle (Dezentrale-Peripherie) nach der
Feldbusnorm PROFIBUS-DP (EN 50170 Volumen 2) ausgerüstet werden, die mit der
Übertragungstechnik RS485 arbeitet.
Dadurch kann Promag 53 mit den Automatisierungssystemen Daten auszutauschen,
welche diese Norm erfüllen. Die Integration in ein Leitsystem muss entsprechend der
Spezifikation für PROFIBUS-PA Profile 3.0 erfolgen.
Datenübertragungsgeschwindigkeit
Die maximale PROFIBUS-DP-Datenübertragungsgeschwindigkeit des Promag 53 liegt
bei 12 MBaud.
Hinweis!
• Das Gerät ist in der Lage, die Datenübertragungsgeschwindigkeit automatisch zu
erkennen. Es wird empfohlen, vor dem Laden einer neuen Datenübertragungsge-
schwindigkeit, das Gerät zurückzusetzen:
– über die Funktion: ÜBERWACHUNG → SYSTEM → BETRIEB → SYSTEM RESET
– durch aus- und wieder einschalten der Versorgungsspannung
• Informationen zur Busterminierung finden Sie auf Seite 49.
Kommunikationspartner
In einem Steuerungssystem fungiert der Promag immer als Slave und kann somit je
nach Art der Anwendung Daten mit einem bzw. mehreren Mastern austauschen.
Master kann ein Prozessleitsystem, eine SPS oder ein PC mit einer PROFIBUS-DP-
Kommunikationseinsteckkarte sein.
Dosierfunktion
Im Gegensatz zu den Gerätefunktionen des Promag 53 ohne PROFIBUS Anbindungs-
möglichkeit, ist in den PROFIBUS-DP Gerätefunktionen die interne Dosierfunktion nicht
integriert, da das Gerät über keine Relaisfunktion verfügt.
Es besteht jedoch die Möglichkeit, bei bestimmten Applikationen, eine Dosierfunktion
über die Summenzählerfunktionalität zu realisieren.
Hinweis!
2
1
5 Bedienung
75
