4 Verdrahtung
"
"
62
4.4
Potenzialausgleich
4.4.1
Standardfall
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messauf-
nehmer auf demselben elektrischen Potenzial liegen.Die meisten Promag-Messaufneh-
mer verfügen über eine standardmäßig eingebaute Bezugselektrode, welche die dafür
erforderliche Verbindung sicher stellt. Damit entfällt in der Regel der Einsatz von
Erdungsscheiben oder weiteren Maßnahmen.
Promag W:
Bezugselektrode standardmäßig vorhanden
Promag P:
Bezugselektrode optional, je nach Werkstoff
Promag H:
• Keine Bezugselektrode vorhanden. Über den metallischen Prozessanschluss besteht
immer eine elektrische Verbindung zum Messstoff.
• Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich durch die Verwen-
dung von Erdungsringen sicherzustellen (s. Seite 40). Erdungsringe sind Zubehör-
teile, die separat zu bestellen sind → Seite 119.
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlenswert, die Erdklemme des
Messumformergehäuses mit der Rohrleitung zu verbinden. Beachten Sie insbesondere
auch betriebsinterne Erdungskonzepte.

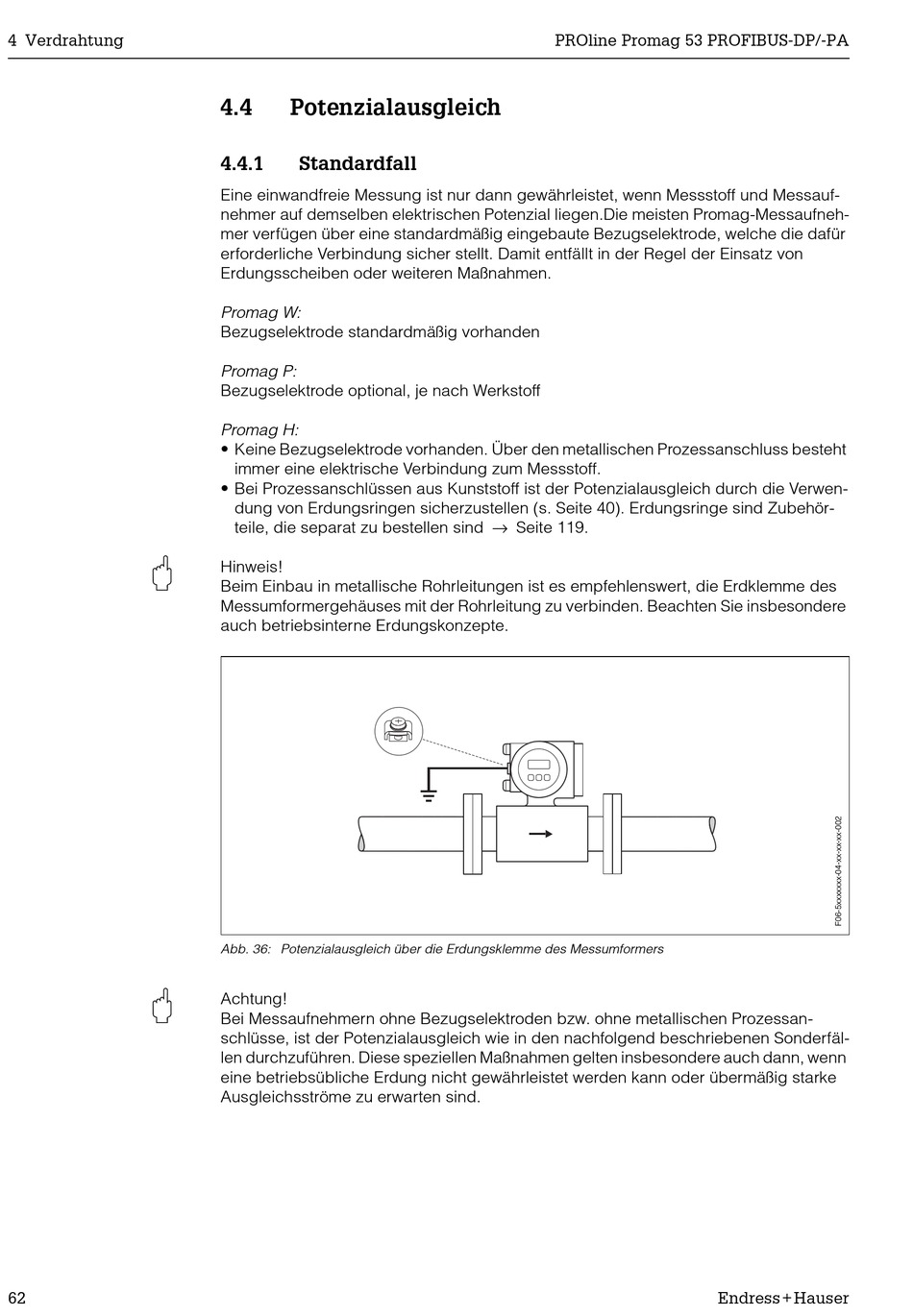

Abb. 36: Potenzialausgleich über die Erdungsklemme des Messumformers
Achtung!
Bei Messaufnehmern ohne Bezugselektroden bzw. ohne metallischen Prozessan-
schlüsse, ist der Potenzialausgleich wie in den nachfolgend beschriebenen Sonderfäl-
len durchzuführen. Diese speziellen Maßnahmen gelten insbesondere auch dann, wenn
eine betriebsübliche Erdung nicht gewährleistet werden kann oder übermäßig starke
Ausgleichsströme zu erwarten sind.
