Demontage und Montage
9.6
Knickgelenk einbauen
Voraus-
Kran und Hebevorrichtungen
setzungen
Verfahren
Das nachstehende Verfahren zum Einbau des Kniegelenks verwenden.

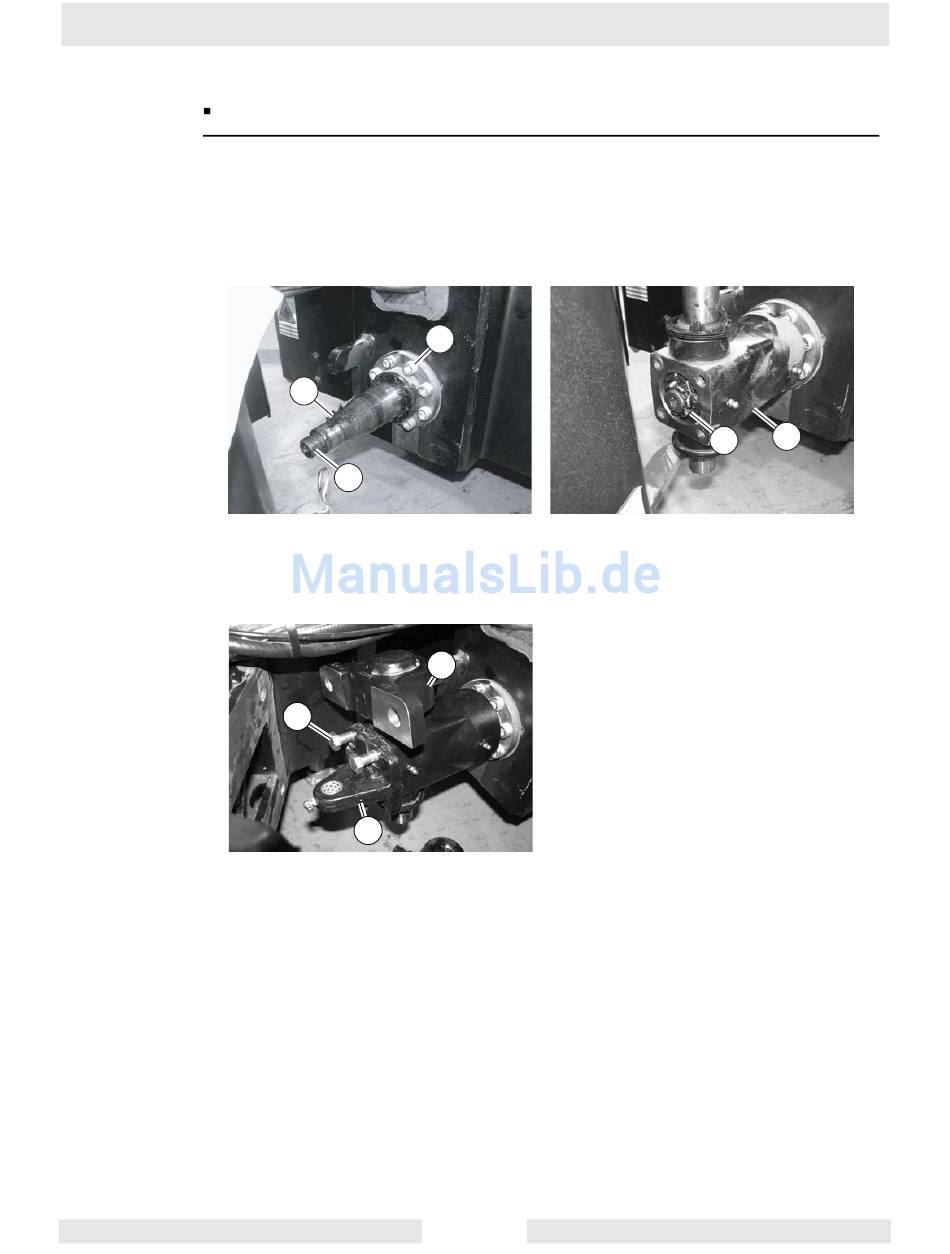

1. Die hintere Maschinenhälfte mit Hebevorrichtungen und die vordere Hälfte mit einem
geeigneten Kran stützen, damit die Maschine nicht in sich zusammenstürzt, wenn das
Kniegelenk ausgebaut wird.
2. Die Welle (a) so ausrichten, dass das Dübelloch (b) sich parallel zum Boden verhält.
Loctite 243 auf die Schrauben (c) auftragen und die Welle am Rahmen sichern.
3. Das Gehäuse (d) auf die Welle schieben. Das Gehäuse mit der Kronenmutter (e) und
dem Passstift sichern.
4. Loctite 243 auf die drei Schrauben (g) auftragen und die Drehteilplatte (f) am Gehäuse
befestigen.
5. Lagerblöcke (h) zum Gehäuse hinzufügen.
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000671de.fm
c
a
b
h
g
f
wc_gr004140
80
RD 12/RD 12A
d
e
wc_gr004139
