Wacker Neuson Motor—Fehlersuche
4.4 Kurbelrelais überprüfen
Voraus- Multimeter
setzungen
Voll aufgeladene Batterie (ca. 12V)
Funktionierende 20A Hauptsicherung
Funktionierender Schlüsselschalter
Hintergrund Die Spule des Kurbelrelais wird aktiviert, wenn der Schlüsselschalter auf START
steht.
Verfahren Das nachstehende Verfahren zum Überprüfen des Kurbelrelais verwenden.

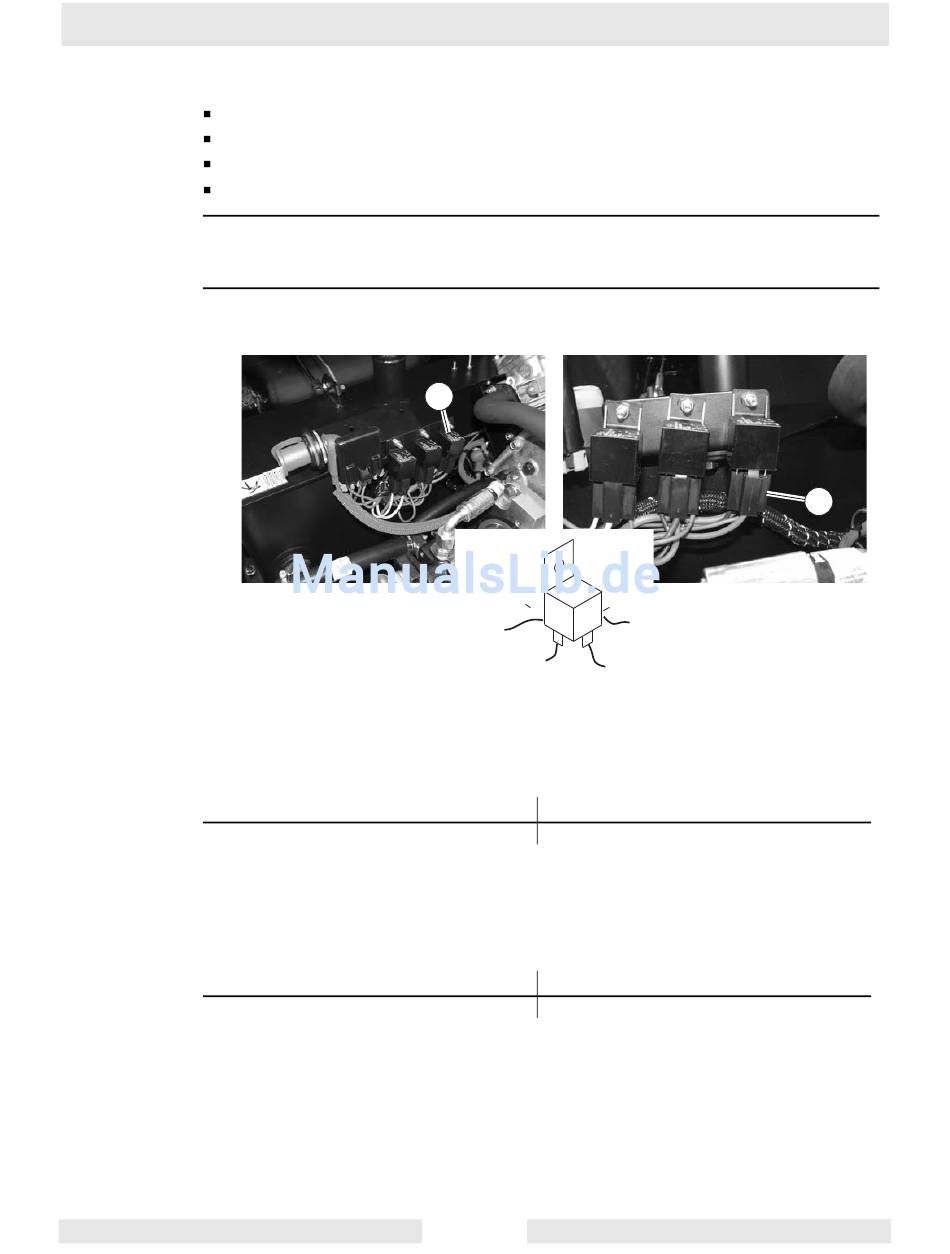

1. Die Haube öffnen und das Kurbelrelais (a) ausfindig machen.
2. Die Spannung zwischen Anschlussklemme 30 (roter Draht Nr. 40) und Erde
prüfen. Dieser Test kann am Stecker (b) vorgenommen werden, wenn dieser
vom Kurbelrelais getrennt wurde.
Wird (ca. 12V) Batteriespannung gemessen?
3. Während der Schlüsselschalter auf START steht, die Spannung zwischen
Anschlussklemme 86 (schwarzer Draht Nr. 04) und Erde messen. Dieser Test
kann am Stecker (b) vorgenommen werden, wenn dieser vom Kurbelrelais
getrennt wurde.
Wird (ca. 12V) Batteriespannung gemessen?
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000746de.fm
a
30
R 40
B 04
Ja ____
Weiter
Ja ____
Weiter
50
RD 12/RD 12A
85
86
87
R 35
Nein ____
Den roten Draht Nr. 40 reparieren.
Nein ____
Den schwarzen Draht Nr. 04 reparieren.
b
wc_gr004130
