RD 12/RD 12A
Fortsetzung von der vorhergehenden Seite.

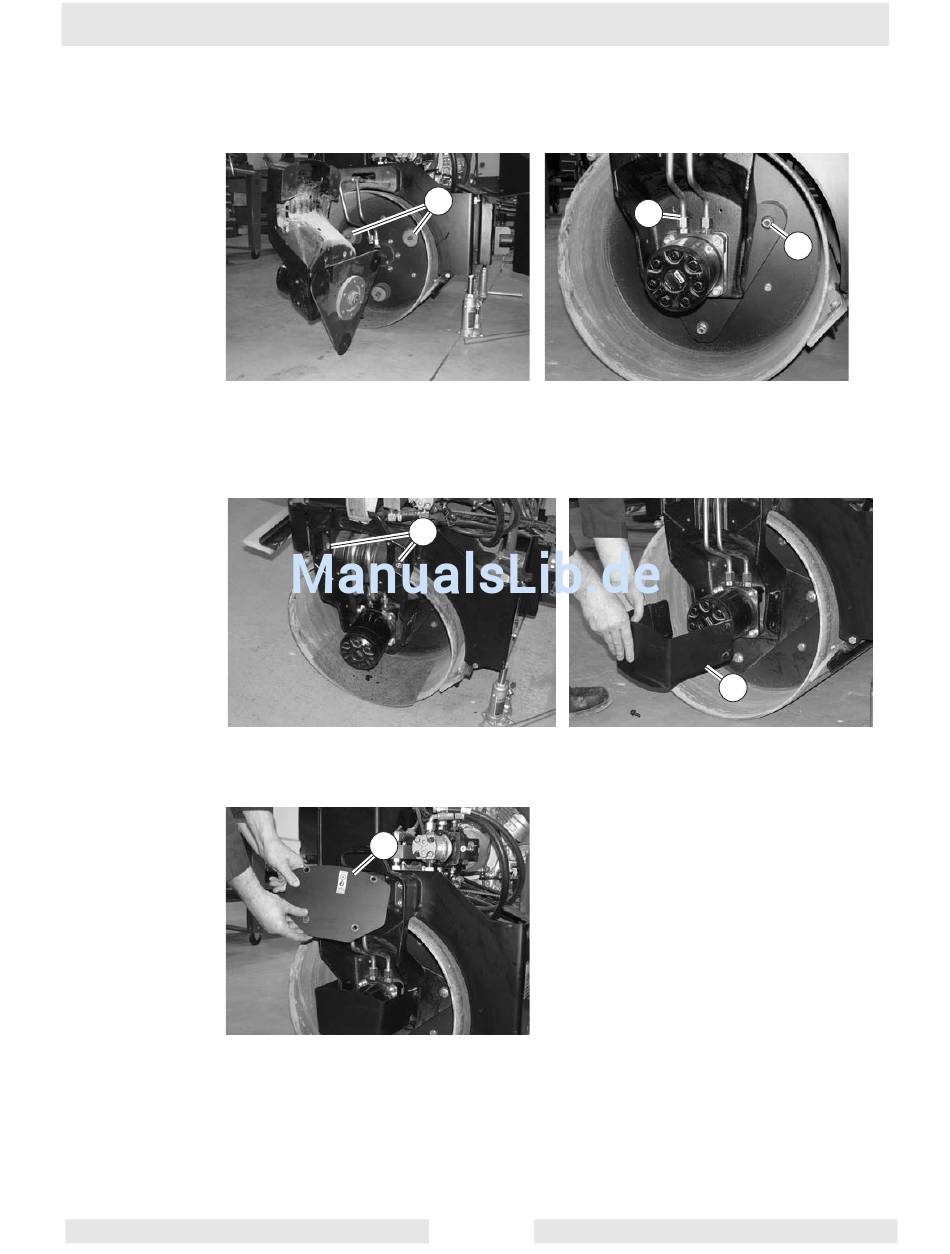

5. Die Bandage so ausrichten, dass die Treibscheibe an den drei Stoßdämpfern (d)
angebracht werden können. Die Treibscheibe an der Bandage befestigen. Die Muttern
(e) auf ein Drehmoment von 76 Nm anziehen.
6. Die Hydraulikschläuche (f) wieder am Antriebsmotor anschließen.
7. Loctite 243 auf die Schrauben (g) auftragen und den Bandagenträger auf der Seite des
Antriebmotors am Rahmen befestigen. Die Schrauben auf ein Drehmoment von 79 Nm
anziehen.
8. Die Schutzvorrichtung (h) am Antriebsmotor anbringen.
9. Die Bandagenträgerabdeckungen (i) auf beiden Seitein der Maschine anbringen.
Damit ist das Verfahren zum Einbau der vorderen Bandage abgeschlossen.
wc_tx000671de.fm
d
g
i
wc_gr004155
97
Demontage und Montage
f
h
e
wc_gr004153
wc_gr004154
